Observerbar bølgeform før utløsning (negativ forsinkelse)
Maksimal samplingsfrekvens i sanntid: 1 Msps
Utstyrt med en 1KHz/3,3V firkantbølge testsignalkilde
Inngangsimpedans: 1M
Justerbar vertikal forskyvning med indikasjon
Pakkeliste:
15001K (SMD-komponenter sveiset):
Justerbar utløsernivåposisjon med indikasjon
Skalloscilloskopet bruker en 9V DC strømforsyning (strømforsyningsspenningen bør ikke overstige 10V! Ellers kan det brenne maskinen). Settet i seg selv inkluderer ikke en strømforsyning, og brukerne må forberede sin egen strømforsyning. Strømforsyningsstrømmen skal kunne gi mer enn 200mA.
Lagre/gjenkall bølgeform, avstengningsbølgeform forsvinner ikke
Presisjon: 12Bit
Utstyrt med automatiske, konvensjonelle og enkeltutløsermetoder, praktisk for å fange øyeblikkelige bølgeformer
Analog frekvensbåndbredde: 0-200KHz

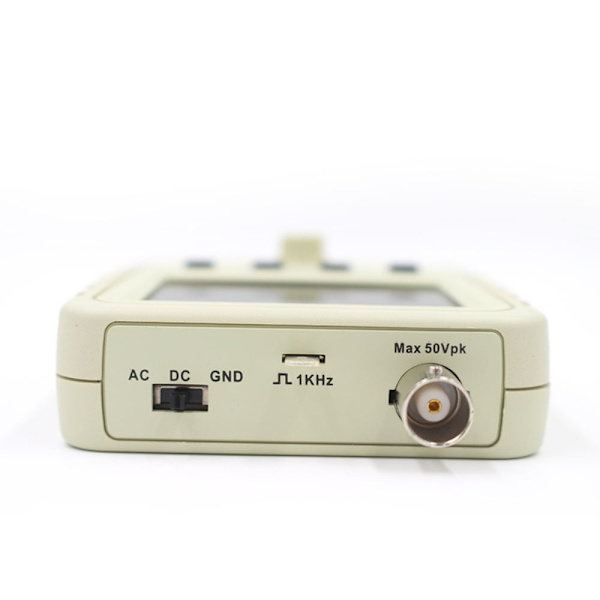

Koblingsmetoder inkluderer DC/AC/GND
Samplingsbufferdybde: 1024 byte
Digitalt display med bølgeformparametere, inkludert frekvens, periode, pulsbredde, driftssyklus, maksimumsverdi, minimumsverdi, gjennomsnittsverdi, topp til topp verdi, effektiv verdi

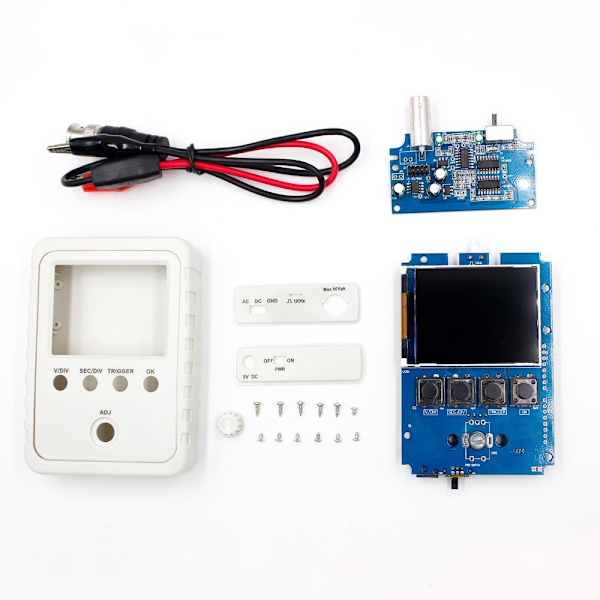

Alle deler av skalloscilloskopet, inkludert de analoge kortets monteringskomponenter, er loddet og testet
Bølgeformvisning kan fryses når som helst (HOLD-funksjon)

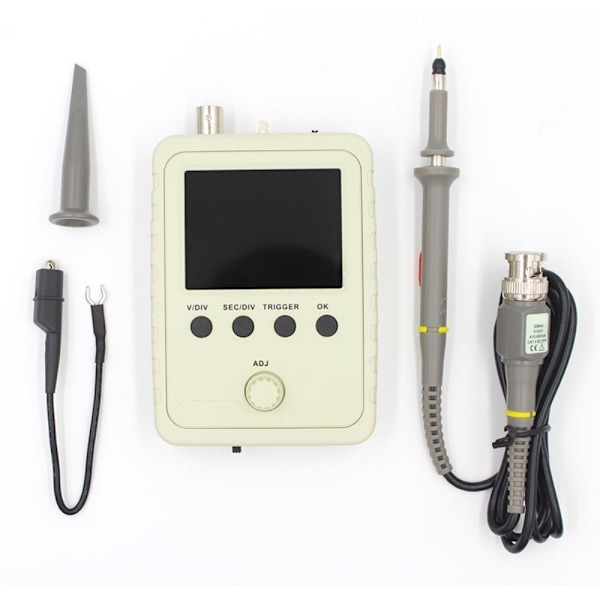

Maksimal inngangsspenning: 50Vpp (1:1 sonde), 400Vpp (10:1 sonde)
Utløses av stigende eller fallende kanter

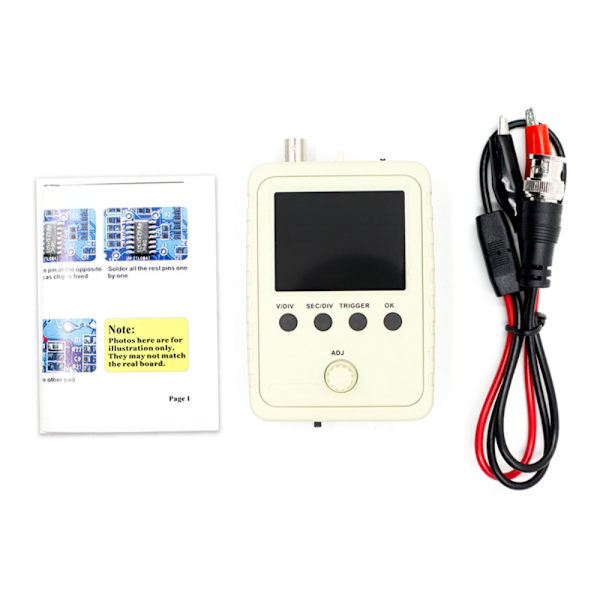

Pakken inkluderer: 1 stk DSO Shell Oscilloskop
