Beskrivelse

Øk SPI-utgangsport +3.3V strømforsyning, ekstern SPI-sensor strømforsyningsspenning +3.3V og +5V valgfritt.

PC-kommunikasjons USB-grensesnitt er endret fra Mini USB til Micro-USB B, som er mer tilpasningsdyktig.

Øk strømforsyningen til SPI-utgangsporten, støtt hovedkortet for å levere strøm direkte til periferiutstyret.

Onboard TMC2209 lydløs driver UART-modus, støtter lydløs utskrift.

Øk termistor-grensesnittbeskyttelskretsen for å forhindre brenning av hovedkontrollbrikken.



Merkenavn: BIGTREETECH

Elementtype: Hovedkort

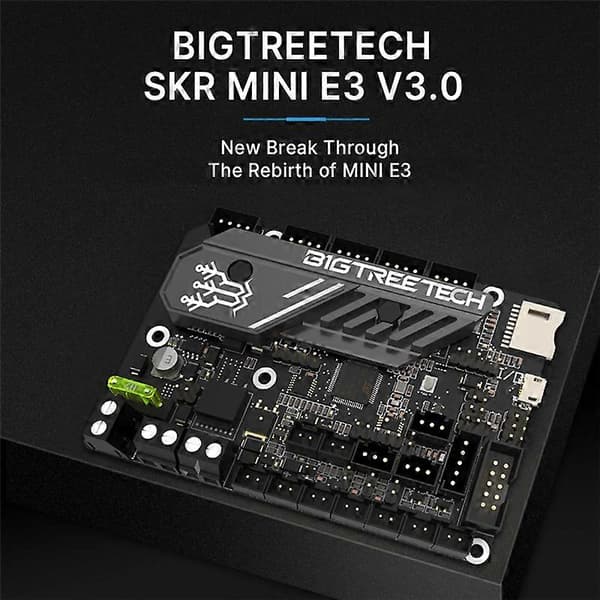

Modellnummer: SKR MINI E3 V3.0

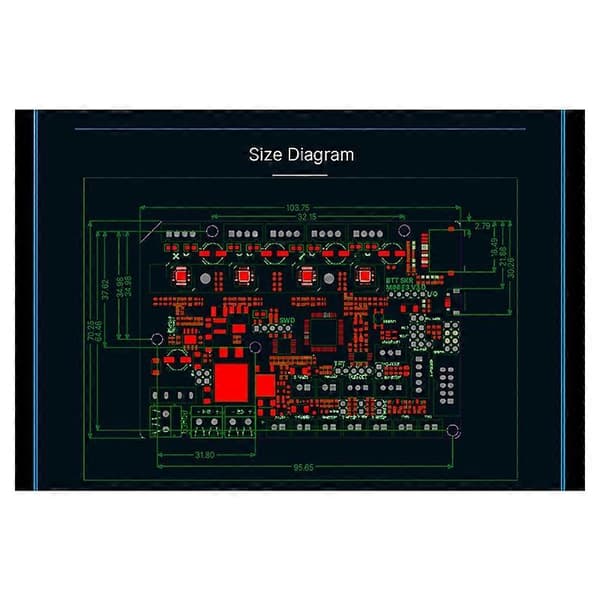

Produktstørrelse: 103,75 x 70,25 mm

Brettlag: 4

MCU: STM32G0B1RET6/STM32G0B0RET6

Strøminngang: DC12/24V

Logisk spenning: 3.3V

Motordriver: UART-modus for innebygd TMC2209*4

Grensesnitt for motordriver: XM, YM, ZAM, ZBM, EM

Grensesnitt for temperatursensor: TH0, THB, 2-veis 100K NTC(RTD)

Matchet skjerm: 2,4-tommers TFT, 3,5-tommers TFT, Ender3 LCD12864-skjerm, etc.

PC-kommunikasjonsgrensesnitt: USB Micro-B type, lett å plugge, kommunikasjonshastighet 115200

Filformat: G-kode

Anbefalt programvare: Cura, Simplify 3D, Pronterface, Repetier-host, Makerware

Innebygd EEPROM: 24C32

Dobbelt Z-akse grensesnitt: JA

CNC-viftegrensessnitt: 3

5V strømforsyning: BL Touch, TFT og RGB-grensesnitt, DCDC5V V1.0-modul

Innebygd 5V strømforsyning: Ja

Innebygd sensorløs hjemfunksjon: Ja

Støtte: BL Touch, filamentdeteksjon, gjenopptakelse etter strømbrudd, automatisk avstenging (PS-ON), etc, SD-kort offline utskrift, online utskrift, SPI, UART-utvidelse, koble til Raspberry Pi via SPI, UART, USB (Type-C) virtuell seriell port

Kompatibel: Ender 3, Ender 3 Pro, Ender 5, CR 10

Støtte Firmware: Marlin, Klipper

Integrert: RGB fargelys stripe drivkrets

Type: 3D Kontrollkort

farge: Svart

Materiale: plast



Pakkeinnhold:

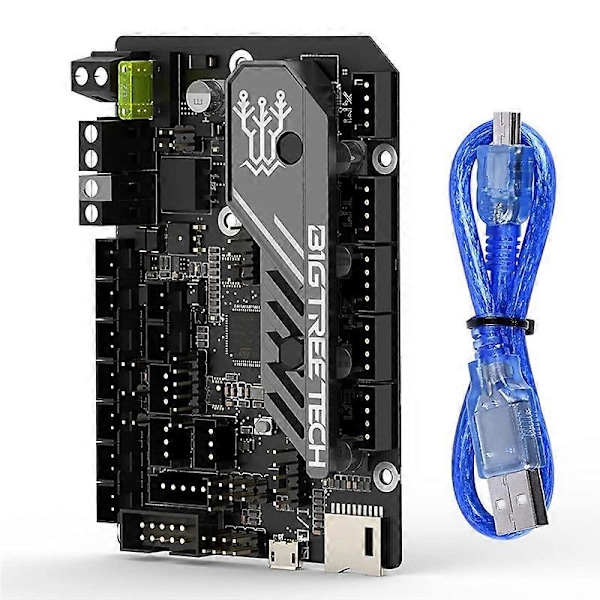

1 x BTT SKR MINI E3 V3.0 32 Bit Hovedkort

1 x kabel (tilfeldig farge, kan ikke velge spesifisert farge)
