Beskrivelse:

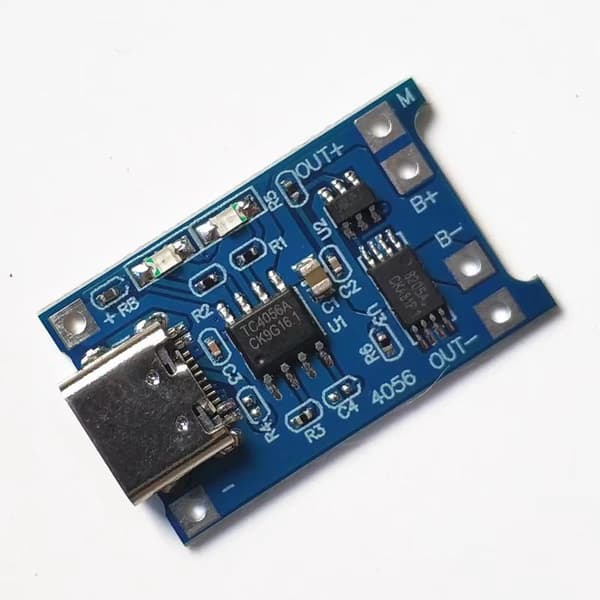

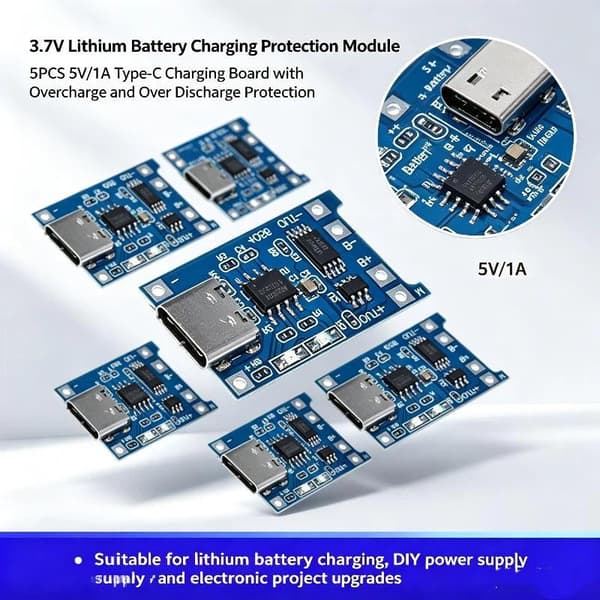

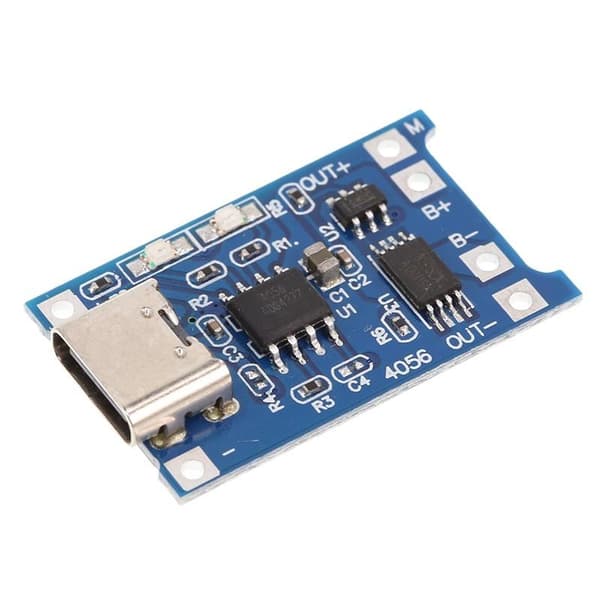

TP4056 2-i-1 Litiumbatteriladebrettmodul, støtter 18650 Li-ion batterilading og overstrømsbeskyttelse for DIY elektroniske prosjekter og strømforsyningsmodifikasjon.
Funksjoner:
1.Dette kretskortet har lade- og batteriutladningsbeskyttelsesfunksjoner, noe som tillater samtidig lading og utlading.
2.Modulens funksjoner og parametere: Inngangsterminalen inkluderer en TYPE-C USB hunnkontakt.
3.Den kan direkte bruke en mobiltelefonlader som inngang for å lade litiumbatterier.

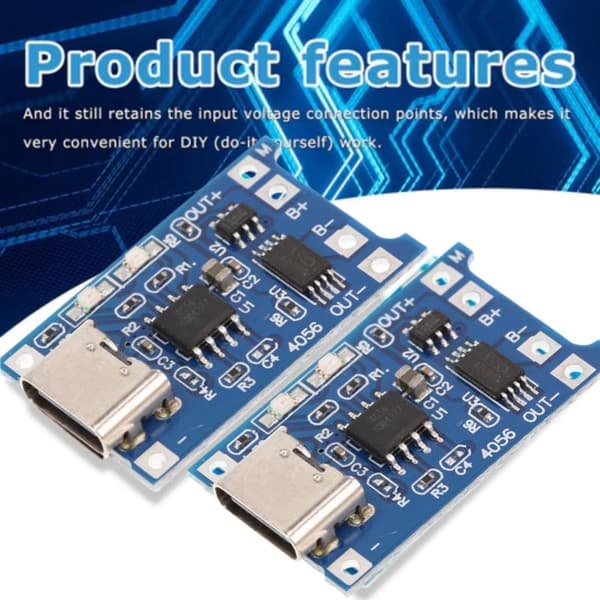

4.Den beholder fortsatt loddepunkter for inngangsspenningskobling, noe som gjør DIY veldig praktisk.
Bruksanvisning:
Merk: Når batteriet kobles til for første gang, kan det hende at det ikke er spenningsutgang mellom OUT+ og OUT-. I dette tilfellet, koble til en 5V spenning for å lade kort for å aktivere beskyttelseskretsen. Hvis batteriet kortsluttes fra B+ og B- og deretter kobles til igjen, må det også lades kort for å aktivere beskyttelseskretsen. Når du bruker en mobiltelefonlader som inngang, sørg for at laderen kan levere 1A eller høyere; ellers kan ladingen ikke være normal.

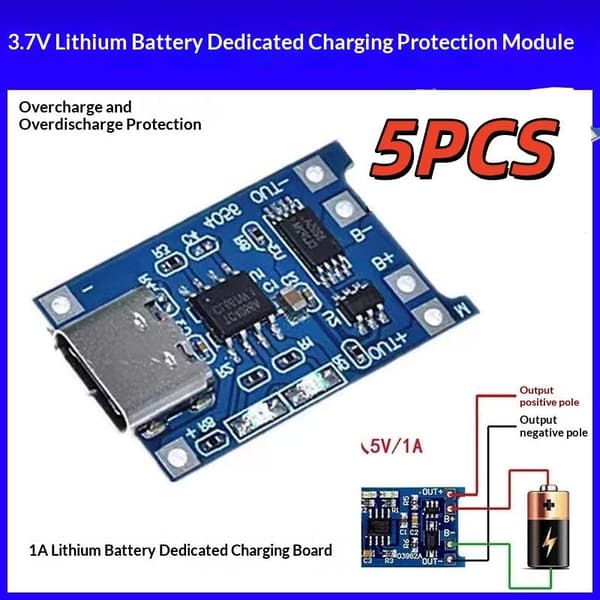

TYPE-C USB hunnkontakten og dens tilstøtende + og - pads er strøminngangsterminalene; koble til en 5V spenning. Koble B+ til den positive terminalen på litiumbatteriet, og B- til den negative terminalen. Koble OUT+ og OUT- til lasten, for eksempel de positive og negative terminalene på en mobil boost-omformer eller laster.
Koble batteriet til B+ og B-, og koble deretter telefonladeren til USB hunnkontakten. Et rødt lys indikerer lading, og et blått lys indikerer at det er fulladet.
Spesifikasjoner:
Materiale: Plast
Type: Type-C grensesnitt, Micro USB grensesnitt
Størrelse: Som vist på figuren
Inngangsspenning: 5V
Ladeavslutningsspenning: 4,2V ±1%
Maksimal ladestrøm: 1000mA
Batteri overutladningsbeskyttelsesspenning: 2,5V
Batteri overstrømsbeskyttelsesstrøm: 3A

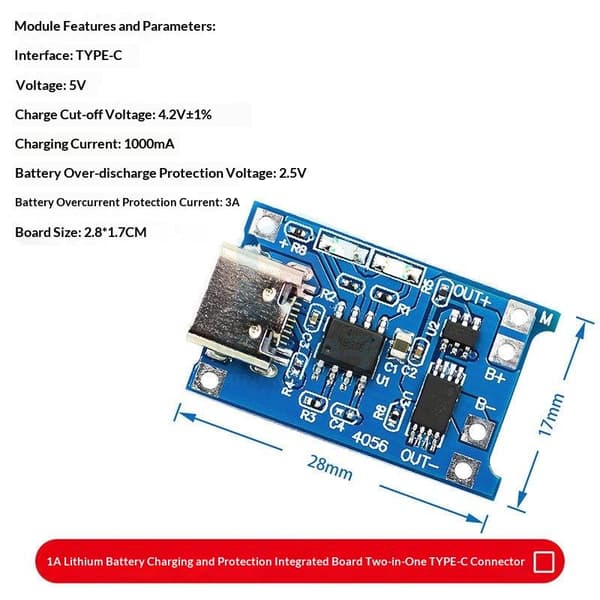

Kortstørrelse: 2,8*1,7CM
Bruksområde: 18650 Litiumbatterilading, DIY Power Bank-utvikling, modifikasjon av små elektroniske enheter, elektronisk eksperimentprosjekt

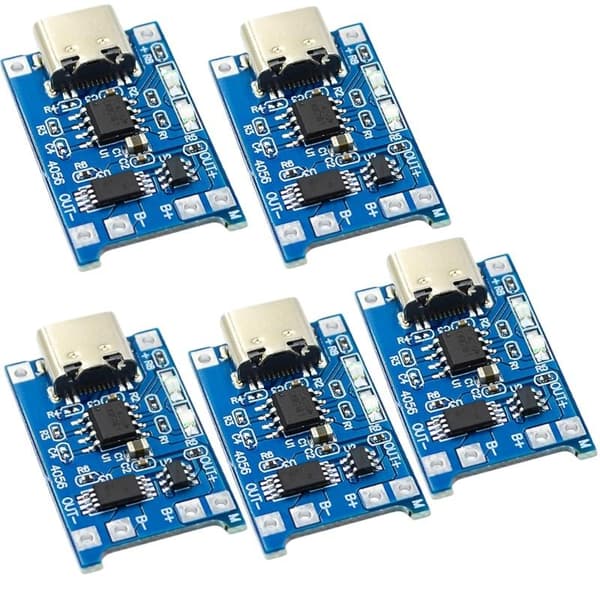

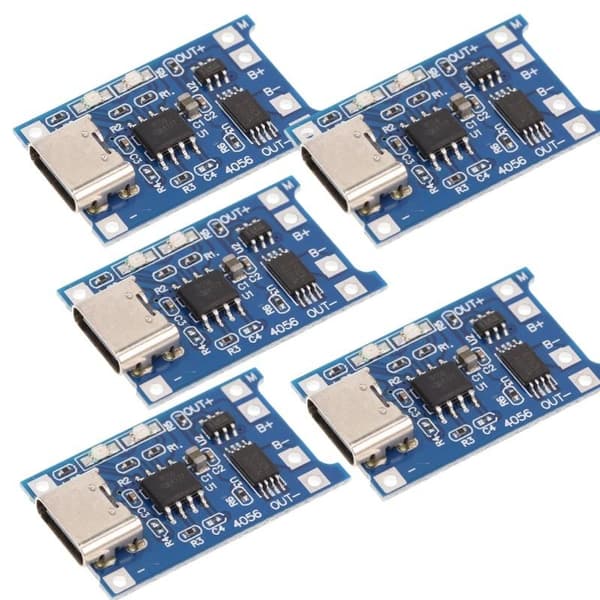

Pakkeinnhold: 5* Ladebrettmal
Merknader:
1. Vær oppmerksom på at bildet ikke viser faktisk størrelse, se beskrivelsen for størrelsesdetaljer.
2. Vennligst tillat forskjeller på grunn av manuell måling, takk.
3. På grunn av forskjellen mellom forskjellige skjermer, kan bildet ikke gjenspeile den faktiske fargen på varen.
