Beskrivelse

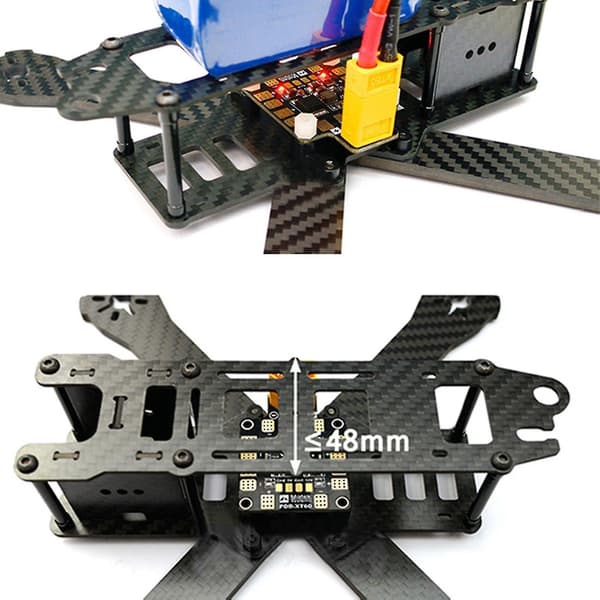

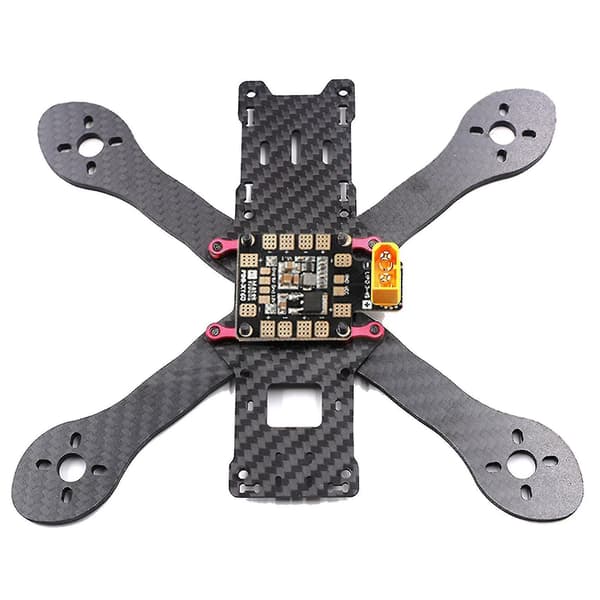

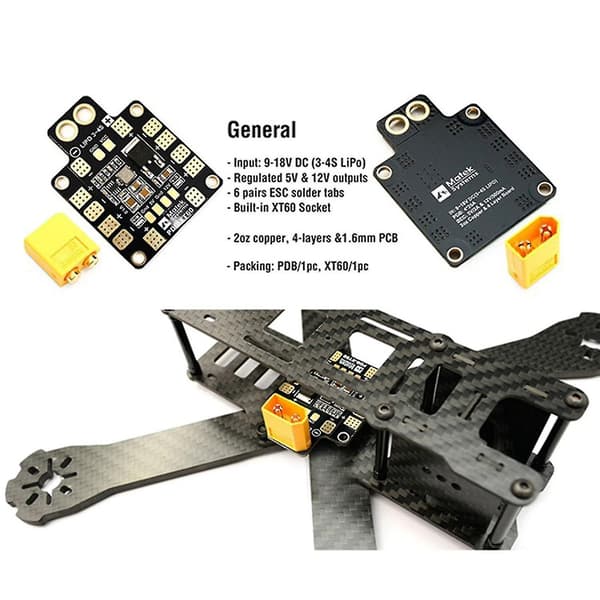

\nBeskrivelse 1. PDB-XT60 er konstruert for å gi den høyeste ytelsen og påliteligheten i en 36 x 52 mm 4-lags PCB. 2. Den distribuerer strøm fra en LiPo-pakke til 6 ESC-er, i tillegg til å gi synkroniserte regulerte DC 5V-utganger og lineært regulerte DC 12V for å drive kameraer, servoer, RC-mottaker, flykontrollere, videosendere, LED-er osv. 3. PDB-XT60 tilbyr en autentisk Amass XT60-plugg for å koble til LiPo-pakken på en praktisk måte. 4. 4-lags PCB-kort, høyeffektstrøm og BEC-stratifisering, unngå jordforstyrrelser BEC-strømstrøm; 5. Dette kortet gjør ledningene fine, med bonusen av å ha XT60-alternativet. Stablet rett på toppen av CC3D med god plass. Forklaring: Materiale: kretskort Farge som vist Kortstørrelse: 5,2 cm x 3,6 cm x 0,3 cm Kortvekt: 7,5 g (inkluderer 11 g) per 2oz kobber, 4-lags 1,6 mm PCB Innebygd XT60-kontakt Lett og holdbar for intensiv bruk Rask og enkel installasjon Totalt 6 par ESC-loddesokler passer til H- eller X-type ramme 5V og 12V utgangs-LED-indikatorer Kortslutningstolerant Generelt: Inngangsspenningsområde (3S-4S LiPo-drift): 9-18V DC Regulerte utganger: 5V og 12V utganger ESC-utganger: Kontinuerlig strøm: 25A x 4 eller 15A x 6 Toppstrøm (10 sekunder/minutt): 30A x 4 eller 20A x 6 BEC 5V-utgang: Designet for: RC-mottakere, flykontrollere, OSD og servoer BEC-modus: Lineær Spenning: 5,0 +/- 0,1VDC Kontinuerlig strøm: 2 ampere (maks. 2,5A 10s/minutt) Utgangsbølger: 40mV (VIn=16V, VOut=5V@2A belastning) Kortslutningstolerant: 5 sekunder/minutt BEC 12V-utgang: Designet for: Video TX eller FPV-kamera med lineær regulator BEC-modus: Lineær Foreslått batteri: 4S LiPo (13~18V DC) Spenning: 12,0 +/- 0,3VDC Kontinuerlig strøm: 500mA (maks. 0,8A 5s/minutt) Kortslutningstolerant: 2 sekunder/minutt Pakkeinnhold: 2 x PDB-kort 2 x XT60-kontakt Bare pakkeinnholdet ovenfor, andre produkter er ikke inkludert. Merk: Lysfotografering og forskjellige skjermer kan føre til at fargen på elementet på bildet er litt forskjellig fra den virkelige tingen. Den tillatte målefeilen er +/- 1-3 cm.
