1. Bruker PCIe til firekanals USB2.0-design, en USB2.0 brukes til seriell portutvidelse, og de tre andre USB2.0 er ført ut med 1,25 mm 4-pins grensesnitt, som kan utvide CM4 4G Mini-modulen.
2. Fire serielle porter sendes ut via USB2.0 høyhastighetsgrensesnittet, ved hjelp av to RS232 og to RS485 (med strømisolering). To av RS232 kan transformeres til TTL/CMOS-nivå UART og føres ut via 2,54 mm 3-pins pinne.
3. RS232-baudraten kan nå mer enn 230 Kbps (faktisk måling av U0 og U3-dokking kan nå 1,2 Mbps).
4. RS485-baudraten kan nå 500 Kbps (faktisk måling av U1 og U2-dokking kan nå 1,5 Mbps).
5. TTL/CMOS UART-baudraten kan nå 6 Mbps.
Det er totalt fire indikatorlamper, hvorav den ene er strømindikatoren (fungerer via PCIe-grensesnittet for 5), en er ACT-indikatoren for USB til seriell port-brikken, og de to andre er sender/mottaker-indikatorlampene.

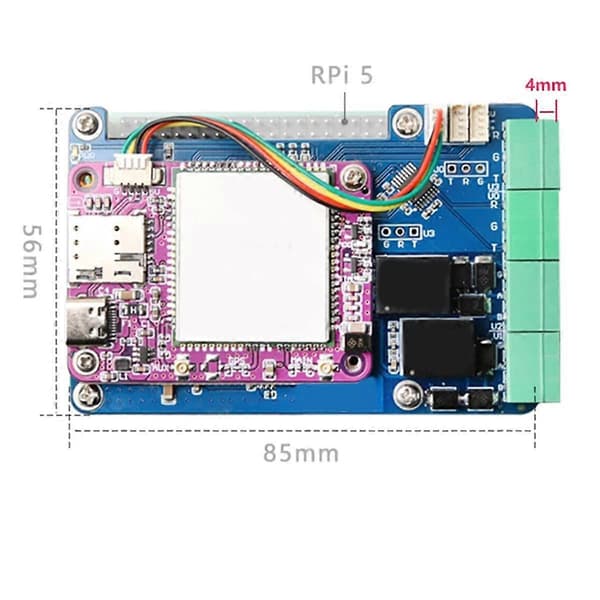

Kortstørrelsen er 56x85mm, den samme som for RPI5, med fire festehull.

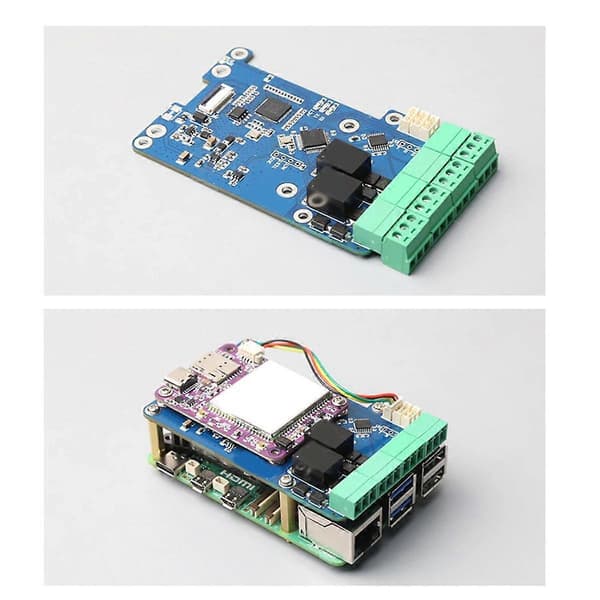

Reserverte festehull for 4G-moduler og kan stable 1-3 kanaler med 4G-moduler.
Driverfritt design, standardgjenkjenningen i systemet er ttyACM*, ttyACM0 og 3 er RS232, og ttyACM1 og 2 er RS485.
På grunn av forskjellige partier kan utseendet, fargen og de trykte ordene på produktet variere, noe som ikke vil påvirke bruken.
Farge: Blå
Materiale: PCB

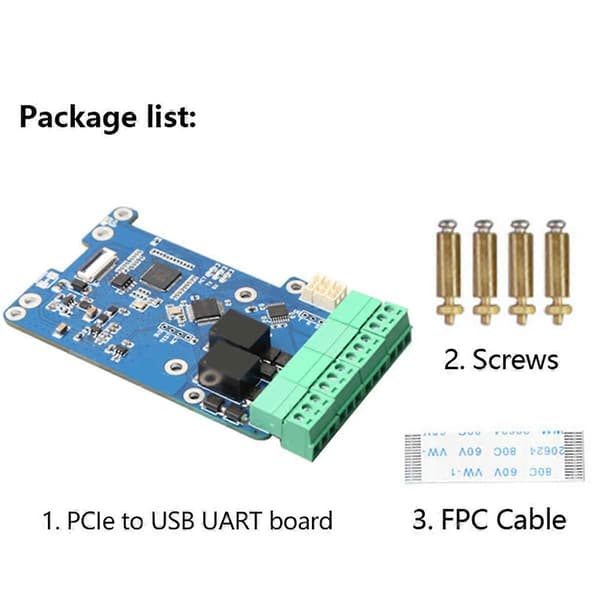

Pakkeinnhold:

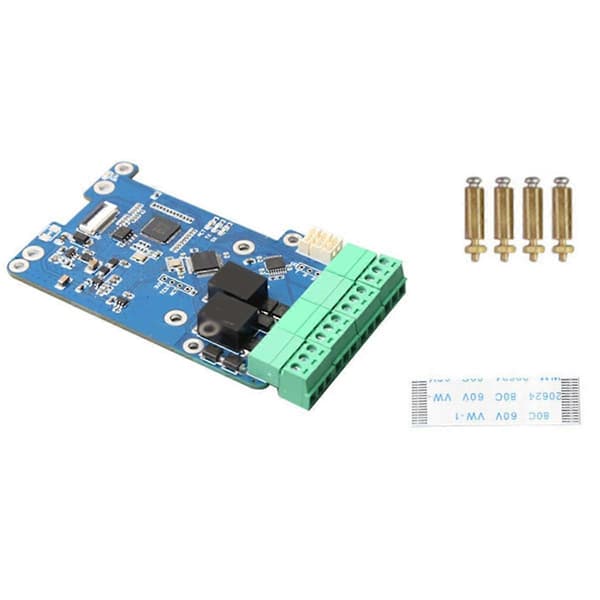

1 * MPUUART for RPi 5 PCIe til USB UART HAT for 5 Kit
Kun ovennevnte pakkeinnhold, andre produkter er ikke inkludert.
