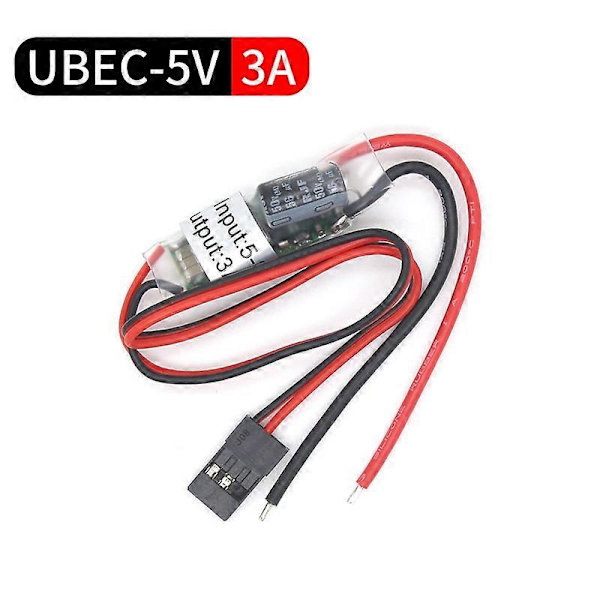

Mottaker Strømforsyning BEC (UBEC) 3A /5A /7A /15A Step-Down Regulator Modul

Funksjoner:

1. Benytter en switching strømforsyningsstrukturdesign med en switching strømforsynings hovedkontrollbrikke som opererer ved en frekvens på 300 kHz, med overstrøms- og overtemperaturbeskyttelsesfunksjoner, og oppnår en brikkeeffektivitet på opptil 92%;

2. Ekstremt kompakt størrelse og lett design;

3. Elektroniske komponenter er beskyttet av et skjolddeksel, og utgangslinjene er utstyrt med magnetiske ringer, noe som reduserer elektromagnetisk interferens betydelig og sikrer normal drift av mottakeren.

4. Har beskyttelse mot omvendt polaritet. Hvis strømmen ved et uhell reverseres, vil det ikke forårsake skade på UBEC.

Fordeler sammenlignet med tradisjonell BEC:

5. Sammenlignet med lineær regulert BEC, gjenspeiles fordelene med switch-mode strømforsyning BEC primært i følgende: Ved bruk av 3-cellers (11.1V) eller høyere batterier, reduserer det BEC-varmeutviklingen betydelig og forbedrer den generelle effektiviteten.

Kompatibel med for eksempel, ved bruk av 4 litiumbatterier, er driftsspenningen omtrent 14.8V.

Med en tradisjonell lineær regulator, for å sende ut 5V/1A, må strømforsyningen også legge inn 1A.

Det er derfor et strømforbruk på 14.8V × 1A = 14.8W på BEC. Imidlertid er den faktiske nyttige utgangen fra BEC bare 5V × 1A = 5W, noe som resulterer i en total effektivitet på 5/14.8 = 33.8%. De resterende 9.8W strømforbruket konverteres til varme, noe som får BEC til å overopphetes, brikken til å gå inn i beskyttelsesmodus og systemet til å fungere feil;

6. Ved å bruke en switching strømforsyningsmetode, for å sende ut 5V/1A strøm, viser våre faktiske tester at strømforsyningen bare trenger å legge inn 0.38A strøm, dvs. 14.8V × 0.38A = 5.6W strømforbruk.

UBEC-3A spesifikasjoner:

Driftsspenning: Lipo 2S-5S

Kontinuerlig strøm: 3A

Toppstrøm: MIN 4A Kompatibel med 20 sekunder

Utgangsspenning: 5.25V ±0.5V

Vekt: 6g

UBEC-5A Spesifikasjoner:

Driftsspenning: 5.5V-35V Lipo 2S-8S

Kontinuerlig strøm: 5A

Toppstrøm: MIN 6A Kompatibel med 20 sekunder

Utgangsspenning: 5.25V ±0.5V

Vekt: 18g

UBEC-7A Spesifikasjoner:

Driftsspenning: 5.5V-35V Lipo 2S-8S

Kontinuerlig strøm: 6A

Toppstrøm: MIN 7.5A Kompatibel med 20 sekunder

Utgangsspenning: 5.25V ±0.5V

Vekt: 18g

UBEC-15A Spesifikasjoner:

Driftsspenning: 6-12S (23-45V)

Kontinuerlig strøm: 15A

Toppstrøm: 30A/10 sekunder

Mål: 55x28x5mm

Vekt: 36g

Pakken inkluderer:

1x Mottaker Strømforsyning
