Serie: Mini SAS

Trådstørrelse: 30AWG, fortinnet kobber, OD: 0. 9x2.3,MM

Lås til motpart: Med lås

Platering: Au 30u' min over Ni 100u' min

: Kabel Horisontal flamme, PCB 94V-0, PBT 94V-0



Applikasjoner:

Data/Kommunikasjon

(Redundant Array of Disks)

Arbeidsstasjoner

Rackmontert server

Servere

Lagringsrack

Overføringshastighet 12gbps.

Spesifikasjon møter SAS 4.0.

Mekanisk ytelse

Paringskraft og frakoblingskraft

Tilstand: EIA 364-13. Sett inn og trekk ut med en hastighet på 25 mm/minutt.

Paringskraft: 55 N maksimum for Mini SAS.

Frakoblingskraft: 49 N maksimum for Mini SAS.

Paringskraft: 45 N maksimum for SATA-kontakt.

Frakoblingskraft: 10 N maksimum for SATA-kontakt.

Elektrisk ytelse:

Kontaktstrømstyrke - 0,5 ampere maksimum per pin når den er paret.

Spenning - 30vac for kontakt når den er paret eller ikke.

Kontaktmotstand - 30mohm maks. Innledende, 15mohm maksimum etter stresstest.

Dielektrisk tålespenning - 500 vac i 1 minutt uten pause.

Isolasjonsmotstand - 1000 mohm minimum.

Signalintegritet:

Parret kontaktimpedans: 100 ohm 15 %

Absolutt kabelimpermeabilitet: 100 ohm 10 %

Par kabelmatching: 5 ohm

Common Mode Impedance: 25 til 40 ohm

Innsatttap: -6 DB maksimum opp til 4,5 GHz

Krysskobling: -26 DB opp til 6 GHz

Farge: Som vist

Materiale: Plast+ Flettet ledning

Kabellengde: 0.5m



Pakkeinnhold:

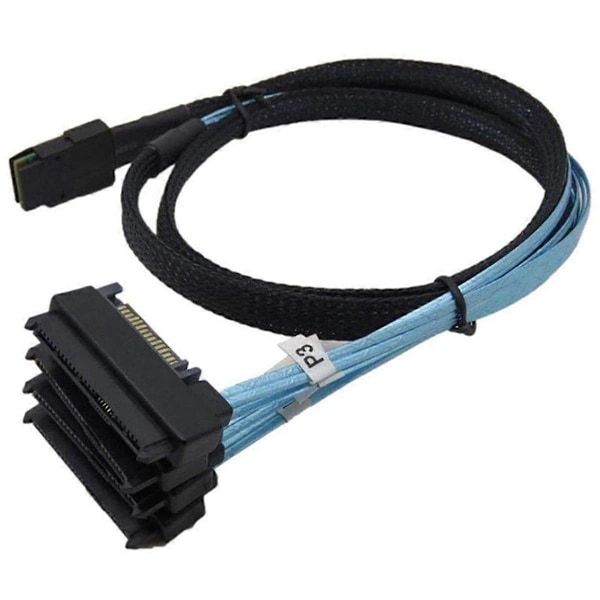

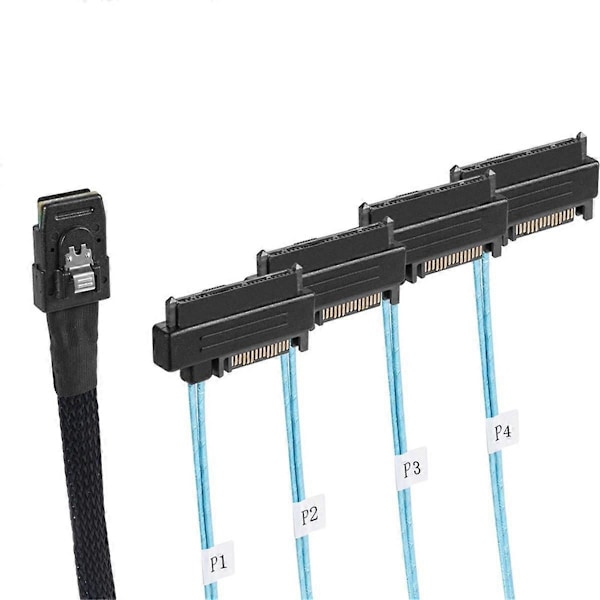

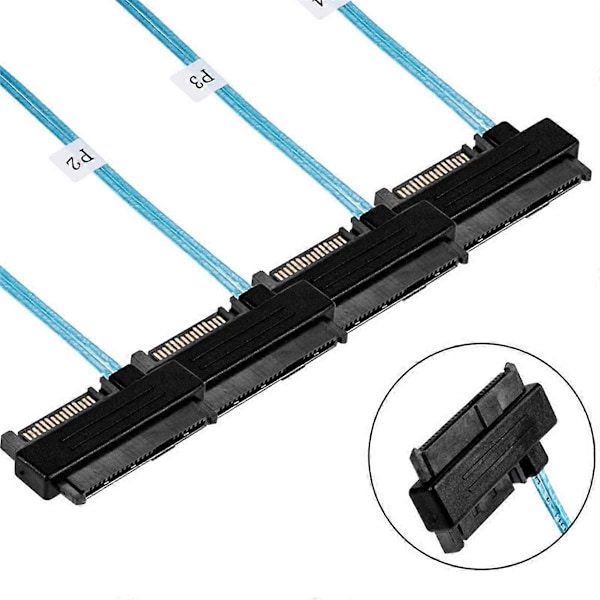

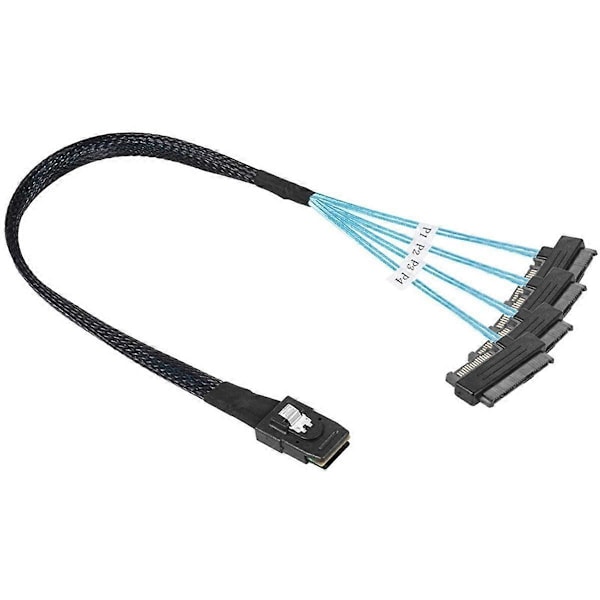

1 * Mini Sas Sff-8087 til 4 Sff-8482 Kabel



Kun ovennevnte pakkeinnhold, andre produkter er ikke inkludert.

Merk: Lysrefleksjon og forskjellige skjermer kan føre til at fargen på elementet på bildet er litt forskjellig fra den virkelige tingen. Den tillatte målefeilen er +/- 1-3 cm.
