Hvordan bruke panelverktøyet som nedenfor: 1. Vennligst forsikre deg om at du kjenner paneloppløsningen, strømmen til panelet og bakgrunnsbelysningen du trenger å teste. For eksempel LTN170X2-L02, vi trenger å vite oppløsningen 1440x900 6bits, 30pin Double LVDS-kabel og at strømforsyningen er 3.3V

2. Koble strømmen til panel-testeren, strøminngangen er 12V-3A eller 12V-5A DC-port 2.5MM og 5.5MM indre + ytre -

3. Trykk S1 eller S2 for å stille inn oppløsningen, for eksempel 1440*900, må du stille inn skjermen på 36

4. Velg panelspenning, trykk Auto i 5 sekunder. Hvis panelet ditt er 3.3V, trenger du ikke å velge

5. Koble til LVDS-kabelen og bakgrunnsbelysningslinjen. Trykk på strømmen, deretter LED-lyset. Trykk Opp eller Ned for å teste panelet. Etter at testen er ferdig, slå av strømmen



Detaljert informasjon om LVDS-kablene:

DF14-20Pin-Single8

DF14-20Pin-Single6

FIX-30Pin-Single8 (strøm til venstre) bit

FIX-30Pin-Single8 (strøm til høyre) bit

FIX-30Pin-Double6 (strøm til venstre) bit

FIX-30Pin-Double8 (strøm til venstre) bit

FIX-51Pin-Double8 (strøm til venstre) bit (Mest universelle LVDS-kabel for 32-65 tommers skjerm)

FIX-51Pin-Double8 (strøm til høyre) bit (Mest universelle LVDS-kabel for 32-65 tommers skjerm)

FIX-30Pin-Double8 (strøm til venstre) bit (for 17-42 tommers skjerm)

FIX-30Pin-Double8 (strøm til høyre) bit (for 17-42 tommers skjerm)

FPC-LVDS-30Pin-Single8 (strøm til venstre) bit

FPC-LVDS-30Pin-Single8 (strøm til høyre) bit

LP-40Pin-Double6(LED laptop HD)

LP-40Pin-Single6(LED laptop SD)

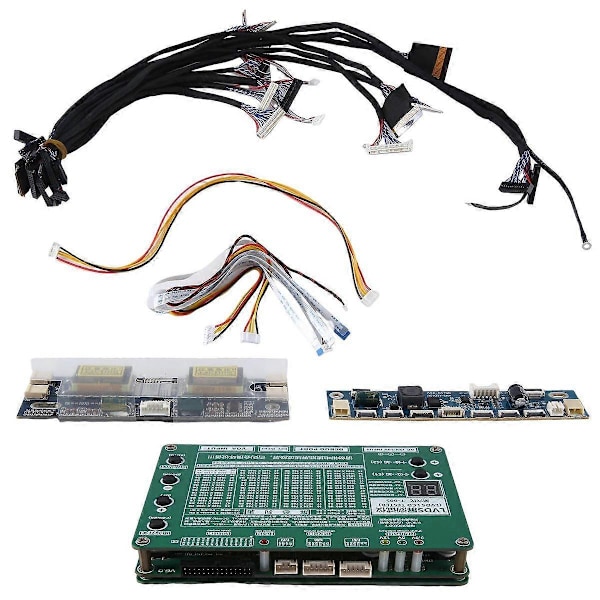

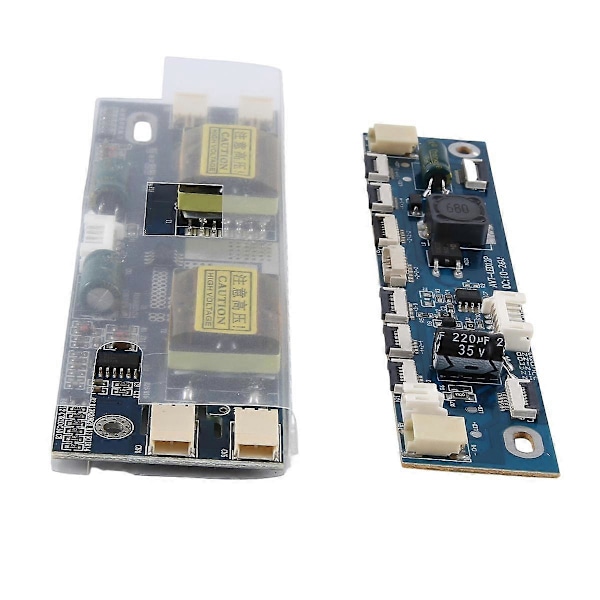

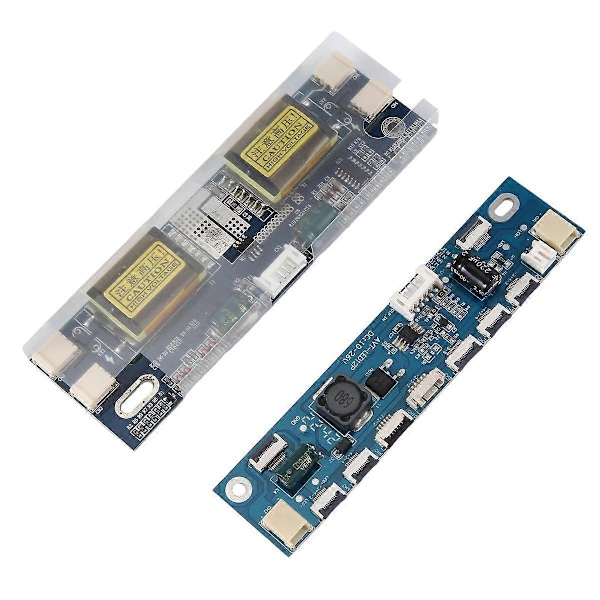

Totalt 14 stk LVDS/FPC-kabler for 12-65 tommers laptop/TV-skjerm

Farge: Som vist

Materiale: PC+Metall



Pakkeinnhold:

1 * Skjerm Tester Kit



Kun ovennevnte pakkeinnhold, andre produkter er ikke inkludert.

Merk: Lysrefleksjon og forskjellige skjermer kan føre til at fargen på elementet på bildet er litt forskjellig fra den virkelige. Målefeilen er +/- 1-3 cm.
