Stort induktansmåleområde: 0,001mH-100H
Stort kapasitansmåleområde: 1uF-100mF
Størrelse: 80*50*30MM
Induktansintervall: 0,001uH-100mH
Effektive visningssifre: 4
Kan vise aktuell testfrekvensværdi
Minimal oppløsning: 0,01uF
SMD loddekomponenter, stabile og pålitelige
Kapasitansmåleområde: 0,01pF-10uF
Minimal oppløsning: 0,01pF
Display: 1602 LCD
Minimal oppløsning: 0,001uH
Testfrekvens: kondensatorer, induktorer fil ca 500kHz, stor induktans på ca 500Hz
Strøm: miniUSB-grensesnitt for å ta strøm eller 5V strøm
Målenøyaktighet: 1%
Minimal oppløsning: 0,001mH
LC100-A typ er en fullverdig ekstra 1uF-100mF elektrolytisk kondensatortestfunksjon, i tillegg til de tre grunnleggende stallene, er alle stallene autorangerende.
Dette produktet har en absolutt fordel i den lille verdien av testing med hensyn til salget av ferdige produkter på markedet induktans kapasitans måler er nøyaktigheten og minimal oppløsning, og fleksibel online kalibrering kan alltid opprettholde målenøyaktighet. Instrumentet bruker ingen potentiometerjustering, kalibreringsparametrene er helt lagret i mikrokontrolleren FLASH intern avstengning går ikke tapt, enn potentiometerens kalibreringsmetoder for å nøyaktig.
Funksjoner:
1) LC100-A koblet seg til den store kondensatoren 1uF-100mF måling, følgende figur er et mål på seks store kondensatorer 4700uF kondensatorer parallelt målt 28,7mF, tilsvarende en kondensator 4,78mF, 28,7mF kapasitet er utenfor det vanlige kapasitorområdet. bordet, instrumenttestområdet direkte til 100 mF!
2) i liten kapasitans, små induktorer og store induktive test, LC100-A og LC100-S er samme, følgende LC100-S som et eksempel:
a) Følgende bilde er et eksempel på måling av liten kapasitans kan ses fra bildet, oppløsningen har nådd 0,01pF, du må være oppmerksom på effekten av testklippet, for å beholde testklippet uten tilgangskapasitans normalisert 0, og deretter så mye som mulig for å opprettholde den relative posisjonen for testklemmen inn i kondensatoren uendret, dette er det samme for å teste liten induktans.
b) Følgende bilder er eksempler på måling av liten induktans se fra bildet, rundt 4 runder hul spoletråd testresultat 0,058uH, dette resultatet tilsvarer 58nH for 6243-klassen av instrumenter er absolutt uoppdagelig induktiv Fordelen med dette er også instrumenter.
c) Det tredje bildet er et mål på en 0,22uF sikkerhetskondensator, tallene er veldig stabile måleresultater, her for å gi deg et hint, hvis du bruker testresultatene slår veldig kraftig at denne kondensatorstabiliteten er dårlig eller dårlig høyfrekvent egenskaper, og den gode kapasitive displayen gir veldig stabile resultater.
d) Det fjerde bildet er visningen måle induktans testfrekvens, nåværende bruk, trykk på den svarte knappen når du måler induktans, kapasitanstest kan også bruke samme metode for å vise.
Pakkeinnhold

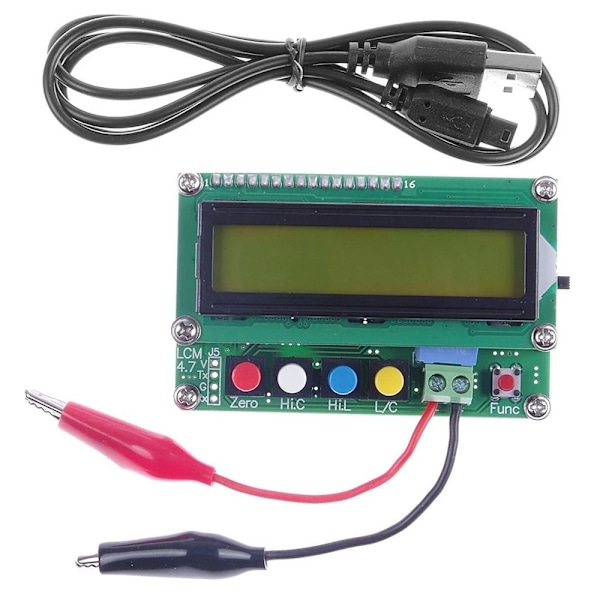

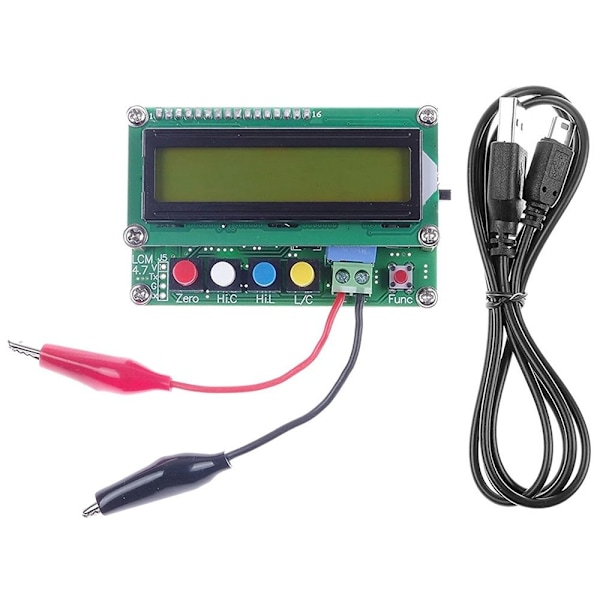

1 x LC100-A induktor-kondensatorbord
1 x Mini USB -kabel
