Beskrivelse:

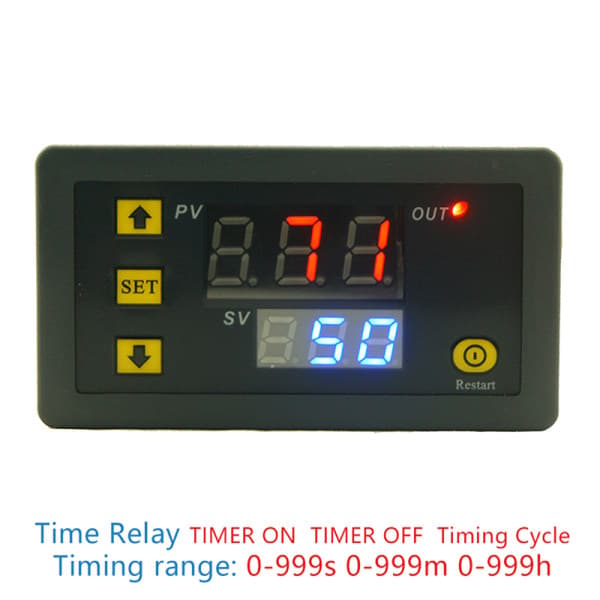

DC12V 20A 1500W Timing Timer Digital Display Tidsforsinkelses syklusmodul
DC12V 20A 1500W 0-999h Digital Display Time Delay Relay Cycle Module
Spesifikasjoner:
Tidsintervall: 0-999s, 0-999m,0-999h
Strøm: DC12V
Relé: 20A
Arbeidsstrøm: 10A (maks)
Effekt: 1500W (maks)
Størrelse: 79 x 26 x 43 mm/2,99\" x 1,02\" x 1,69\"
Hulls størrelse: 72 x 40 mm/2,83\" x 1,57\"
Bruksanvisning:
1. Etter å ha satt inn data, må du vente 6 sekunder, 6s post moduler lagrer automatisk settet.
2. Trykk på knappen SET en gang for å gå inn i tidsinnstillingsmodus, den røde lysdioden blinker, trykk på knappen for å øke eller redusere innstillingstiden T1.
3. Etter innstilling av tid T1, trykk kort på SET-knappen igjen, den grønne lysdioden blinker, og tiden settes inn ved å trykke på knappen Tid T2, T2-tidsinnstillingen er ferdig, trykk på SET-knappen igjen, systemet vil automatisk lagre minneinnstillingen tid eller vente i 6s, 6s-modulen lagrer automatisk dataminnet.
4. Langt trykk på SET, gå inn i parameterinnstillingsmodus. Det er to sett med parametere for brukeren å velge P0, P1. Kort trykk på SET i gjeldende modus for å veksle mellom P0 og P1.
5. I P0-parameteren kan settes inn ved å trykke på knappen for å justere sin egen timingmodus. I P1-parameteren kan settes inn ved å legge til og trekke fra nøkler arbeidsmodus.
P0--0:T1 Timingmodus er sekunder.
P0-1: T1-tidsmodus er minutter.
P0--2:T1 Timing Tidsmodus er timer.
P1--0: Forsinkelse av T1-tid, relédrag (T1-timer)
P1--1: Reléslipp etter T1 tidsforsinkelse (T1 timer)

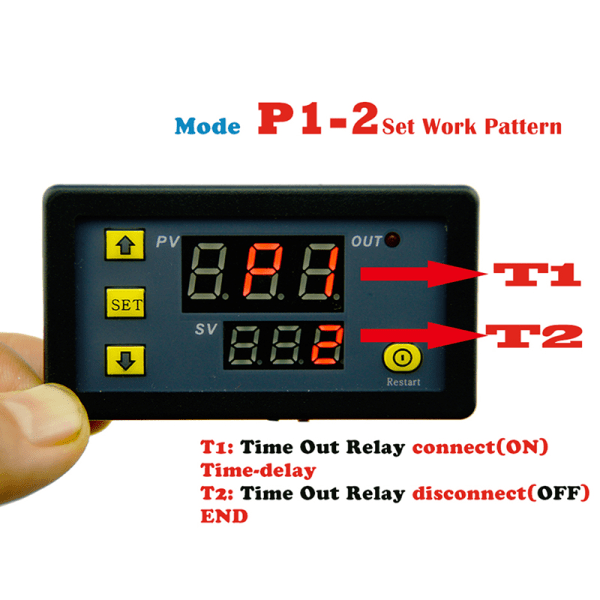

P1--2: Forsink T1-tid, relédrag (T1-timer), og deretter reléslipp etter T2-tidsforsinkelse (T2-tid), da er det klart.

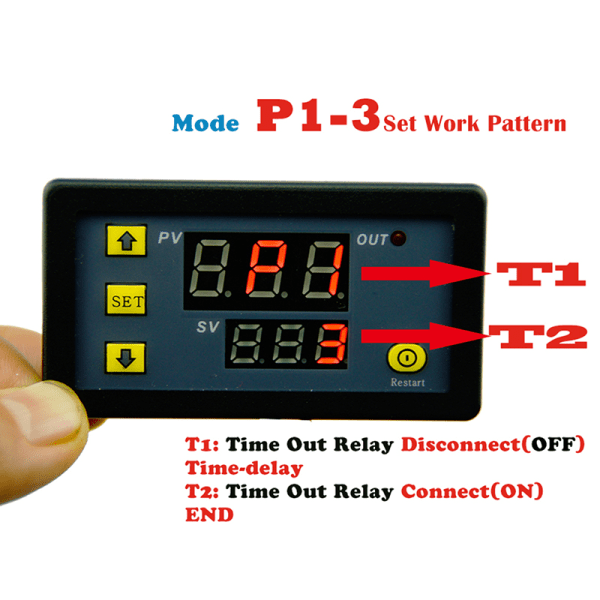

P1--3: Reléslipp etter T1-tidsforsinkelse (T1-timer), deretter forsink T2-tid, relédrag (T2-timing), deretter er det klart.

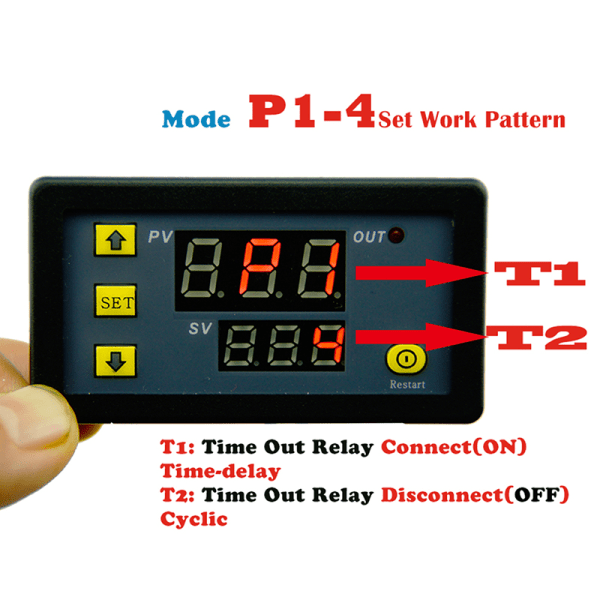

P1--4: Forsinkelse av T1-tid, relédrag (T1-timer), og deretter reléslipp etter T2-tidsforsinkelse (T2-timer), sykling.
P1--5: Reléslipp etter T1 tidsforsinkelse (T1 timer), deretter forsink T2 tid, relédrag (T2 timer), sykling.
Inkludert:
1 X Timing Delay Relay Module
