Helt ny og høy kvalitet
Kretsprinsipp:
AMM-TE amperemeter består hovedsakelig av ICL7107, strømkrets, referansespenningkilde, inngangskrets og displaykrets.
1.ICL7107 er en BCD-utgang integrert type A/D-konverteringsbrikke, dens interne inkluderer; lineær forsterkning, analog bryter, oscillasjon, displaydriving, etc.
2.Strømkretsen er delt inn i positiv strøm og negativ strøm. Positiv strøm tilføres av J2, C8-filtrering. Negativ består av R8, Q1, L1, C6, C7, for D2, D3 og ZD1, som genererer -5V spenning tilføres av chip 26. pin.
3.Referansespenningkilden består av R1, R2, VR1, R9, U2. 36-pin er referansespenning inngangspin. Juster VR1 potensiometer for å la 36-pin spenningen være 100mV.
4.Inngangskretsen består av J1, R5, R6 og C3. Når strømmen til den målte kretsen passerer gjennom R5, vil den generere en spenning på R5. Denne spenningen vil bli matet til chip 31-pin gjennom R6 strømbegrensning og bli behandlet, C3 er inngangsspenningsfiltreringskondensator.
5.Displaykretsen består av DS1-DS4, for D1, D4, 4 digitale rør kan drives direkte av brikken. R10 er strømbegrensningsmotstand for DS1-DS3 digitale rør desimalpunkter.

Ferdig produktdiagnostisering:

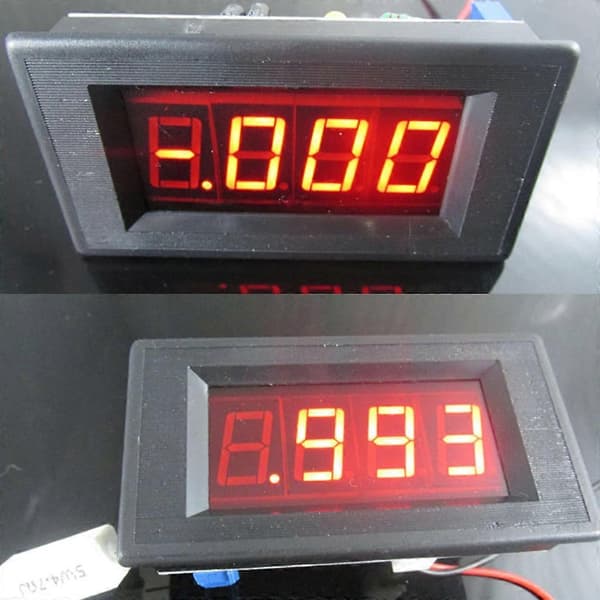

1.Etter tilkobling med for DC 5V (vær oppmerksom på polariteten), vil det digitale røret vise -.000 eller .000, dette er normalt.
2.Bruk multimeter for å måle spenningen mellom chip 36-pin og 35-pin, og juster VR1 potensiometer la den være 100mV.

for nøkkelpunkter Spenningsreferanseverdi:
1.Chip 1-pin og 21-pin: 5V.
2.Chip 36-pin og 21-pin: 100mV,
3.Chip 26-pin og 21-pin: -5V.

Spesifikasjon:
Materiale: PCB + Metall + Plast
Type: Digitalt Amperemeter Kit
Panelstørrelse: 79 x 44mm / 3.11 x 1.73in
Monteringsstørrelse: 71 x 39mm / 2.8 x 1.53in
Antall: 1 stk

Elektrisitet
Parametere:
Arbeidsspenning: for DC 5V
Arbeidsstrøm: 35 mA
Nøyaktighet: 1mA
Måleområde: 0 - 2A
Over Range Indikasjon: Primærvisning 1/-1
Displayfarge: Rød
Antall: 1 sett

Merk:
På grunn av forskjellen mellom forskjellige skjermer, kan det hende at bildet ikke gjenspeiler den faktiske fargen på varen. Takk skal du ha!

Pakken inkluderer:
1 sett x Digitalt Amperemeter Kit
