CH382 er en dual seriell port og utskriftsport chip for PCI-Express bussen, inkludert to asynkrone serielle porter kompatible med 16c550 eller 16c750 og en Epp/Ecp forbedret toveis parallellport.

Den asynkrone serielle porten gir en 256-buffer for sending og mottak, støtter en kommunikasjonshastighet på 8 Mbps, og kan brukes for Rs232 seriell port ekspansjon av Pci-E bussen, Pci-E høyhastighets seriell port med automatisk maskinvarehastighetskontroll, seriell port nettverksbygging, og Rs485 kommunikasjon, parallellport, utskriftsport ekspansjon, etc.

Den samme chipen kan konfigureres som dual serielle porter, enkel parallellport/utskriftsport, eller dual serielle porter pluss parallellport/utskriftsport av Pci-E bussen.

Gir et to-leder serielt host-grensesnitt, som kan kobles til en seriell Eeprom-enhet som ligner på 24c0x for lagring av ikke-flyktige data.

Enhetsidentifikasjonen (Id, enhets-ID, klassekode, etc.) til Pcie-kortet kan stilles inn i Eeprom-enheten. 3.3v strømforsyningsspenning, hoved I/O pinner støtter 5v tålespenning, og støtter seriell port lav-effekt hvilemodus.



Beskrivelse:

PCI Express

seriell port

2 fullstendig asynkrone serielle porter, kompatible med 16C550, 16C552, 16C554 og 16C750 og forbedret.

Støtter 5, 6, 7 eller 8 databiter og 1 eller 2 stoppebiter.

Støtter oddetall, partall, ingen sjekk, blank 0, flagg 1 og andre sjekkmoduser.

Programmerbar kommunikasjonshastighet, støtter 115200bps og kommunikasjonshastighet opp til 8 Mbps.

Innebygd 256- first-in-first-out buffer, som støtter 4 triggernivåer.

Støtter MODEM modem signaler , , RI, DCD, DTR, , og kan konverteres til RS232 nivå.

Støtter maskinvare flytkontrollsignaler og automatisk håndtrykk og automatisk overføringshastighetskontroll, kompatibel med TL16C550C.

Støtter seriellport ramme feildeteksjon og Break linje intervall deteksjon.

Støtter full-dupleks og halv-dupleks seriell kommunikasjon.

parallellport

Støtter SPP, , , PS/2, EPP, ECP og andre IEEE1284 parallellport/utskriftsport arbeidsmoduser.

Støtter toveis dataoverføring, som støtter overføringshastigheter opp til 1M byte/sekund.



Windows 98SE/ME/NT 4.0/2000/XP/Vista/Server2003/Win 7, Linux

Materiale: PCB

farge: Som vist



Pakkeinnhold:

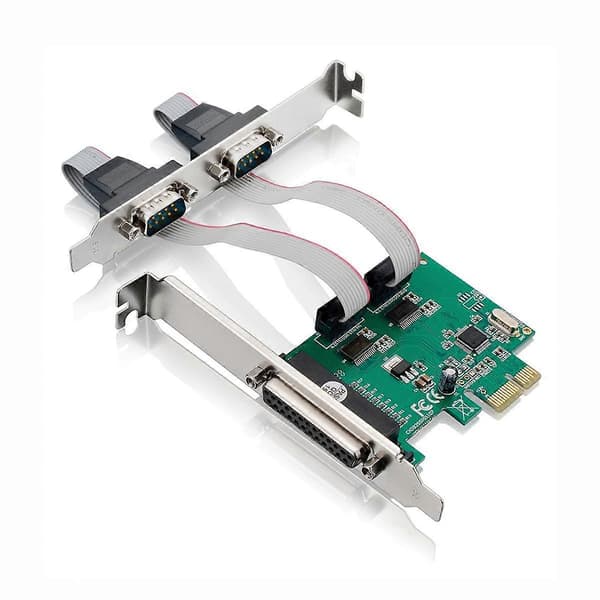

1 x PCI-E CH382L 2S1P Multi-Serielt Kort

1 x CD-Driver

1 x Kort Jernstykke



Kun ovennevnte pakkeinnhold, andre produkter er ikke inkludert.

Merk: Lysrefleksjon og forskjellige skjermer kan føre til at fargen på elementet på bildet er litt forskjellig fra den virkelige tingen. Målefeilen er +/- 1-3cm.
