Konstruksjon og funksjon

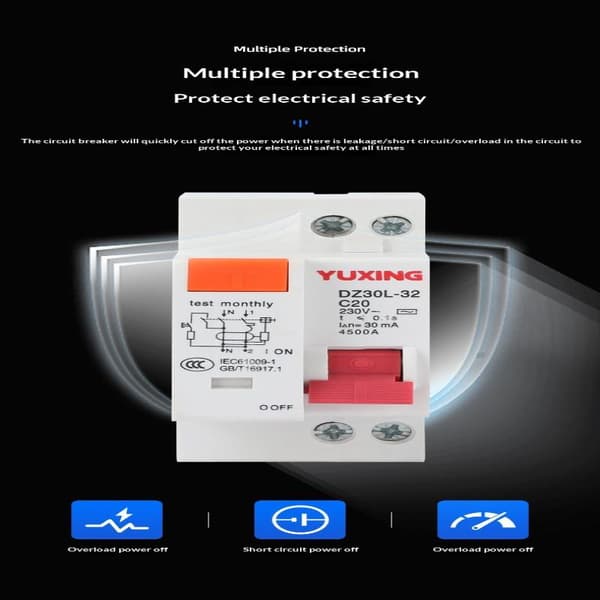

1) Gir beskyttelse mot jordfeil/lekkasjestrøm, kortslutning, overbelastning og isolasjonsfunksjon.

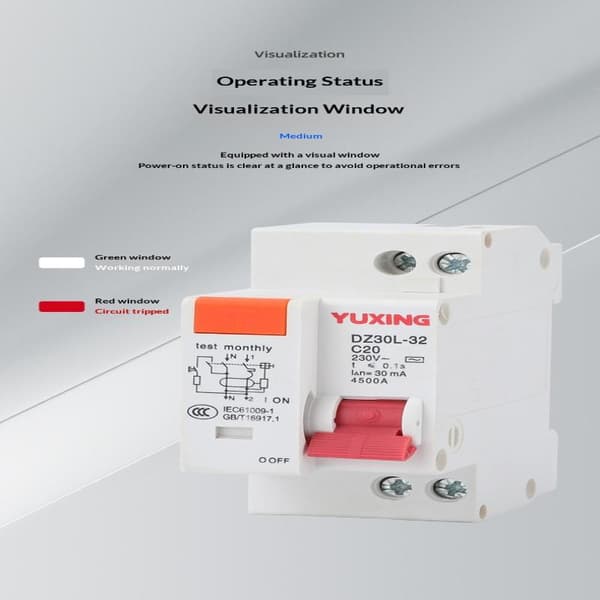

2) Kontaktposisjonsindikasjon.
3) Gir beskyttelse mot indirekte kontakt av menneskekroppen.
4) Gir komplementær beskyttelse mot direkte kontakt av menneskekroppen.
5) Beskytter effektivt elektrisk utstyr mot isolasjonssvikt.
6) Utstyrt med omkoblet nøytral- og fasepol.
7) Gir beskyttelse mot overspenning.
8) Gir omfattende beskyttelse for husholdnings- og kommersielle distribusjonssystemer.
Tekniske data
9) Type: Elektronisk type
10) Jordfeilkarakteristikker: AC
11) Antall poler: 1P+N
12) Utløsningskurve: C
13) Nominell kortslutningskapasitet: 4,5KA
14) Nominell strøm (A): 16,20,25,32,
15) Nominell spenning: 230V AC
16) Nominell frekvens: 50/60Hz
17) Nominell reststrøm (mA): 30 (63A er 15mA)
18) Utløsningstid: øyeblikkelig under eller lik 0,1s
19) Elektromekanisk: søyleterminal med klemme.
20) Terminaltilkoblingshøyde: H1=16mm, H2=21mm
21) Overspenningsutløsning: 280V±5%
22) Tilkoblingskapasitet: Fleksibel leder 10mm2, Stiv leder 16mm2.
23) Installasjon: På symmetrisk DIN-skinne 35mm, Panelmontering Tilbehør
24) S2 Shunt-utløser
25) U2+O2 Overspennings- og underspenningsutløser.
