Type : Batterikapasitetsindikator
Helt ny og høy kvalitet

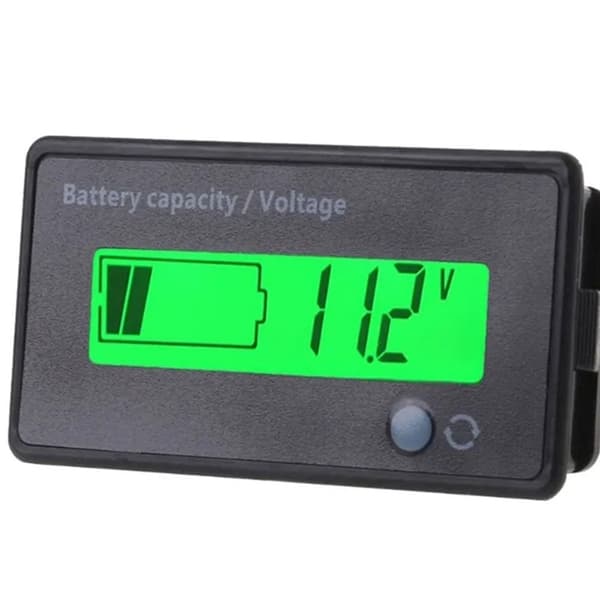

Visningsmodus: LCD prosent% / spenning
Farge: Grønn, Hvit, Blå
Vanntett klasse: vanntett overflate
Funksjoner:
Bly-syre- og litiumbatteri kan brukes til å visuelt vise batteristatus;
Med bryter, enkel å installere og bruke, ikke behov for ekstern kontrollbryter;
Fronten er en PVC-film, overflaten kan være vanntett;
Flytende krystallskjerm, strømsparing, sparer mer enn 50% strøm over konvensjonell strøm
Følgende batteri er universelt
Litiumbatteri: 3 streng 4 streng 5 streng........24 streng
Blysyre: 12V 24V 36V 48V 60V 72V
Om installasjon
Installasjonsmetode: skall med snaplås (uten skruer)

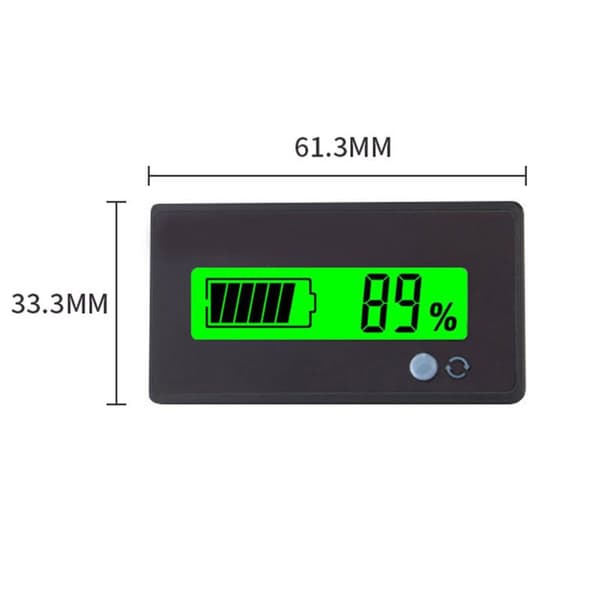

Produktstørrelse: 61,3*33,3*13,5mm
Innebygd størrelse: 58,5*28,5mm
Pakken inkluderer:
1 * 12V-84V blybatterikapasitetsspenningsindikator
1 * Kabel
Bruksanvisning
Slik stiller du inn (hvis du ikke forstår, velkommen til å kontakte oss for å få hjelp)
S1:%/V Roter skjermen på 2s
Effektprosent og spenning vises etter tur tilbakevendende og automatisk;
S2: Inaktivitetssøvn i 10s
Sov automatisk etter batterikapasitetsvisning i 10 s, spar strøm, trykk på funksjonstasten for å vekke strømdisplayet i 10 sekunder;
S3: Slå på bakgrunnsbelysningen
Strømskjermen slår på eller av strømbakgrunnsbelysningen;
S4: Vis logo (gjelder for lite batteriikon)
Logoikonet er plassert på undersiden av batterisymbolet på venstre side av LCD-skjermen, slå på og vis logoen;
S5: Valg av utladningsmodus
Power viser to typer batteriutladningskurve, forskjellige miljøer konverteres til å velge passende batteriutladningsmoduser;
Innstillingsprosedyre
1. Koble fra modulstrømforsyningen, trykk og hold innstillingsknappen til strømmodulen slås på. Displayet viser gjeldende effektinnstillingsparametere;
2. Trykk på innstillingsknappen for å velge P / L / F ,(P = 12V blysyre, L = 3,7V litiumbatteri, F = 3,2V litiumjernfosfatbatteri);
3 trykk på funksjonstasten for å stille inn nummeret på batteristrengen, i henhold til funksjonstastene og still tasten opp eller ned for å velge antall batterier i serie;
4. Trykk lenge på funksjonstasten for å gå inn i grensesnittet for avanserte innstillinger, bruk innstillingstasten for å velge S1-S5, Enter-tasten for å velge eller avbryte gjeldende modus;
5. Sett inn strømmen igjen etter innstilling. Strømmen lagrer automatisk innstillingsdata.
F.eks. 10 litiumbatteri, slå på effektprosent og spenning automatisk rotasjonsvisning (S1-modus)
Betjening: Koble fra strømmen til displaymodulen, trykk og hold inne innstillingsknappen, slå på strømmodulen, trykk kort på innstillingsknappen for å velge L, trykk på funksjonstasten for å velge 10, trykk lenge på funksjonstasten for å velge S1 og re-power.
