Beskrivelse:

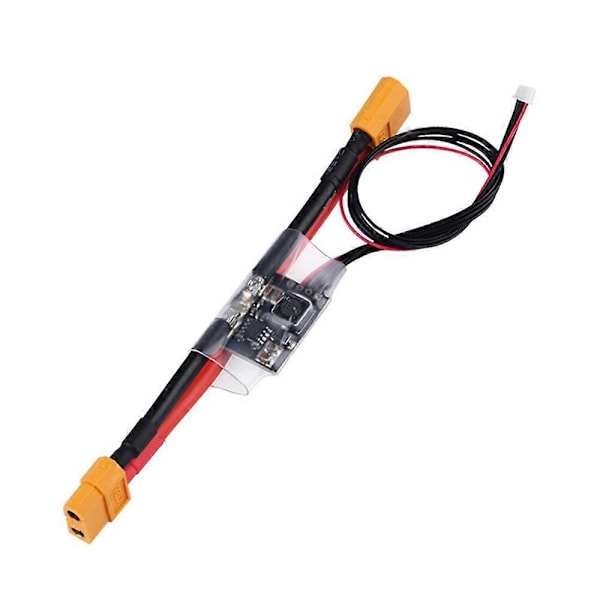

Produktnavn: Amperemeter Strømmodul

Plugg: XT60 Plugg/T Plugg

Maksimal Inngangsspenning: 25V

Maksimal Målbar Strøm: 90A

Funksjon:

Brukes til å detektere batterispenning og batteristrøm. Flight control board mottar disse to signalene, beregner gjenværende batteristrøm, og estimerer gjenværende flytid. I tillegg har denne modulen også en BEC-funksjon, som kan levere 5.3V DC og en maksimal kontinuerlig strøm på 3A for å gi en stabil strømforsyning til flight control board. I tillegg er kontaktene på signallinjen alle originale japanske kontakter, ikke innenlandske kontakter, slik at APM flight control board og strømmodulen er pålitelig tilkoblet.

Funksjon:

Maksimal inngangsspenning er 25V, og maksimal målbar strøm er 90A, som gjør at kontrollkortet kan overvåke batteristrøm og spenning.

Merknad:

APM flight control spillere bør merke seg at flight control strømforsyningen helst bør leveres fra PM-porten. Siden det er en strøm revers spenningsbeskyttelsesdiode og en sikring i flight control board kretsen, vil denne beskyttelseskretsen bare fungere når strømmen er koblet fra PM-porten. Den negative effekten er imidlertid at strømmen vil produsere et 0.3~0.4V spenningsfall etter å ha passert gjennom disse to komponentene. Hvis en normal 5V strømmodul brukes, vil VCC-spenningen på APM ikke nå 5V. Hvis andre laster (OSD, dataoverføring, mottaker, etc.) også drives direkte fra APM flight control board, vil VCC-spenningen være lavere, og det er kanskje ikke mulig å garantere normal drift av flight control board. Men vårt produkt er designet for å være 5.3V, som perfekt kan gi strøm til APM.

Pakken inkluderer:

1x T Plugg Amperemeter Strømmodul

eller

1x XT60 Amperemeter Strømmodul
