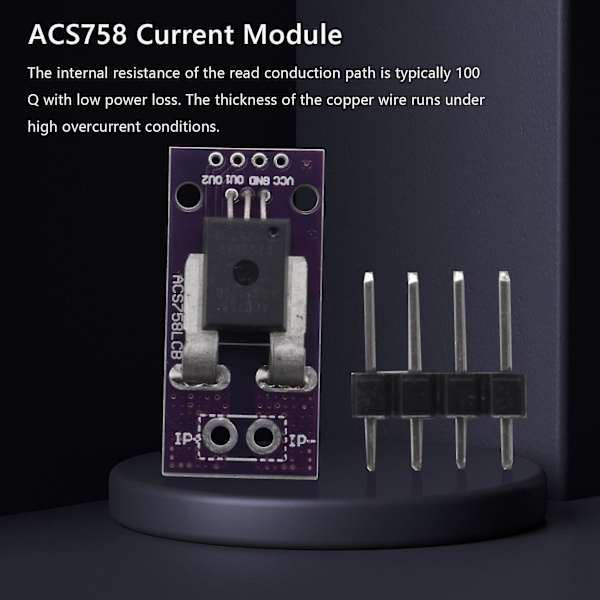

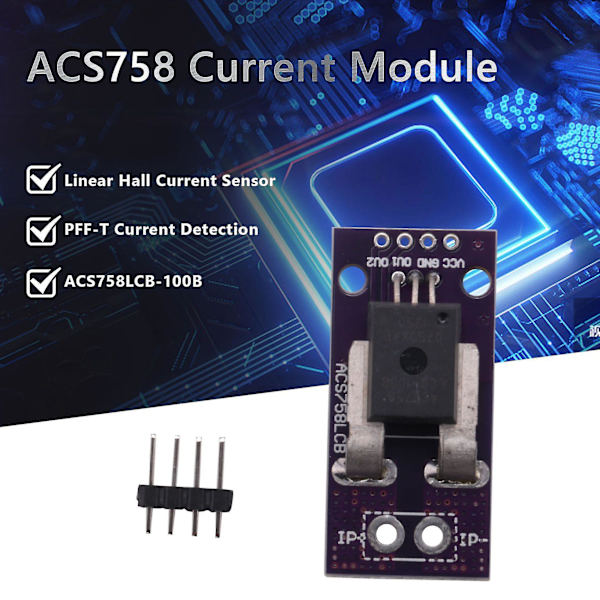

ACS758 består av en presis, lav-offset lineær Hall-sensor krets med en kobberstrømvei til produktet. Strømmen som påføres gjennom kobberstrømveien er i stand til å generere et magnetfelt som kan induseres av den integrerte Hall IC og konverteres til en proporsjonal spenning.

Enhetens nøyaktighet er optimalisert ved å plassere det magnetiske signalet til Hall-sensoren. Den høypresise utgangsspenningen leveres av en stabil chopper-type, lav-bias BICMOS IC som er programmert for nøyaktighet.

Den interne motstanden til leseledningsbanen er typisk 100 Q med lavt effekttap. Tykkelsen på kobbertråden går under høye overstrømsforhold.

Terminalene på ledningsbanen og sensorpinnene (pinnene 1 til 3) er elektrisk sprengt. På denne måten kan ACS758 sensor 1C-serien brukes i applikasjoner som krever elektrisk isolasjon - bruk isolatorer eller komplekse isolasjonsteknikker.

ACS758-enheten er fullstendig kalibrert før forsendelse fra . ACS758-serien er et blyfritt produkt. Alle pinner er belagt med 100 % tåke og det er ikke bly i pakken.

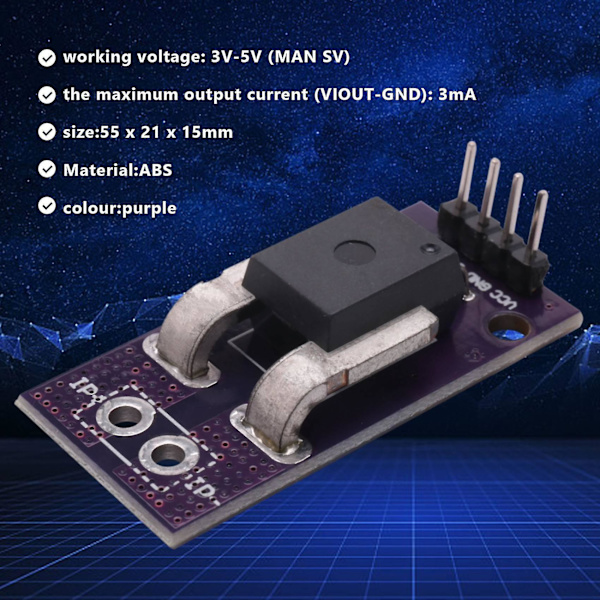

arbeidsspenning: 3V-5V (MAN SV)

statisk utgangsspenning: VCCi2

Arbeidsstrøm: 135m2A (MAX)

lagringstemperaturområde: -65- 165

den maksimale utgangsstrømmen (VIOUT-GND): 3mA

intern båndbredde: 120 KHz

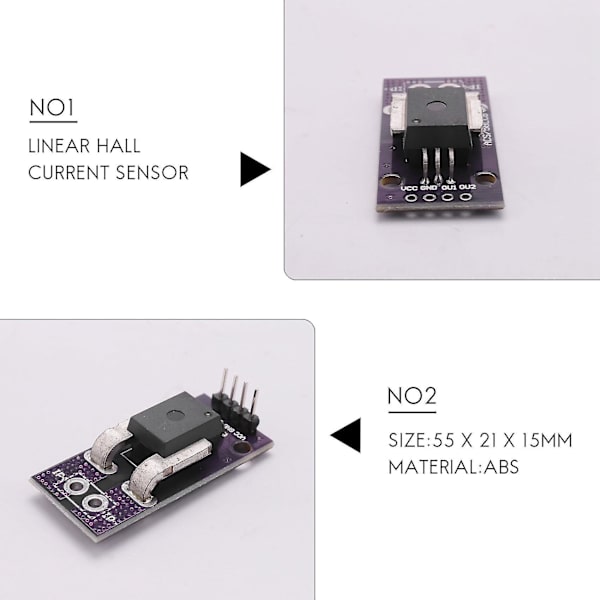

størrelse:55 x 21 x 15mm

Materiale:ABS

farge:lilla

Pakkeinnhold:

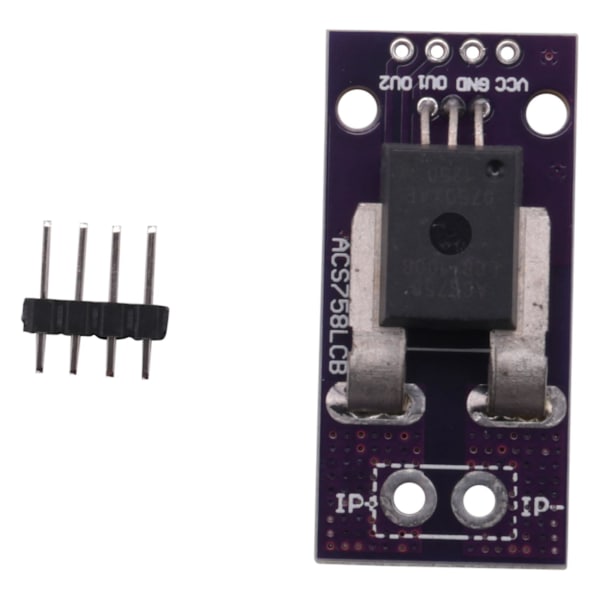

1 x ACS758 Strømmodul

Kun ovennevnte pakkeinnhold, andre er ikke inkludert.

Merk: Lys og forskjellige skjermer kan føre til at fargen på elementet i bildet er litt forskjellig fra den virkelige tingen. Den tillatte målefeilen er +/- 1-3 cm.
