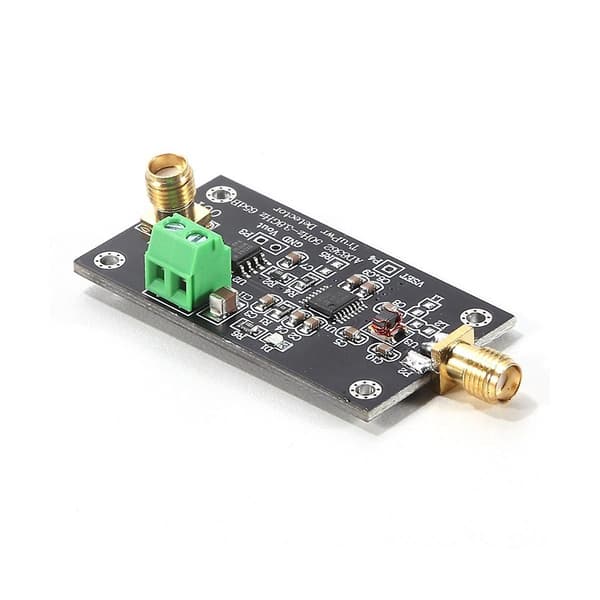

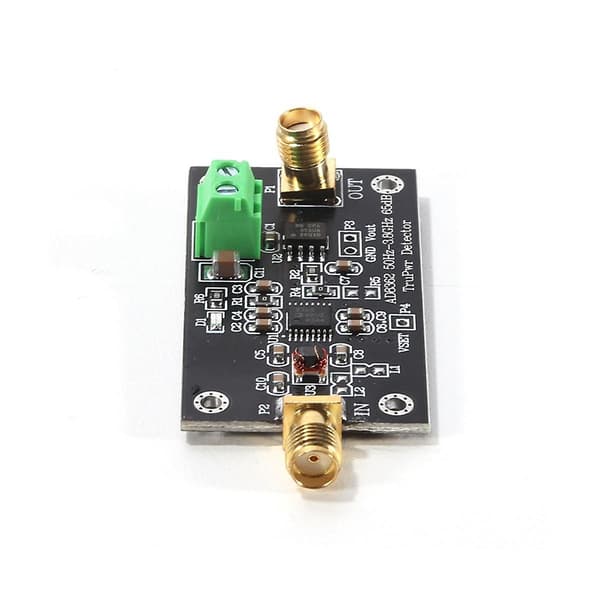

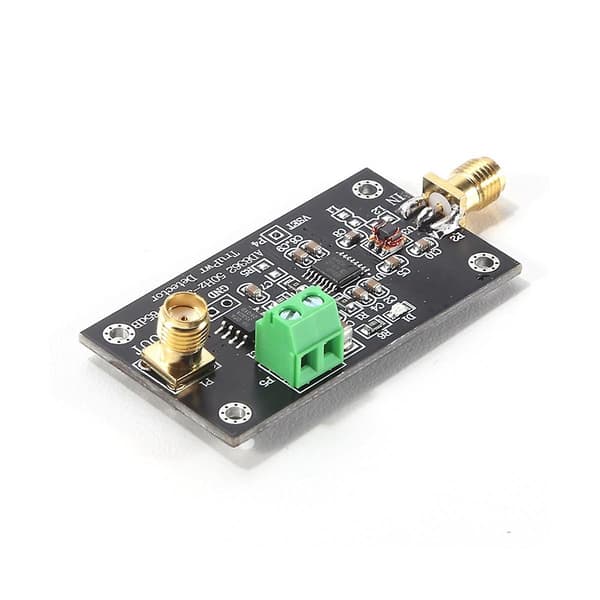

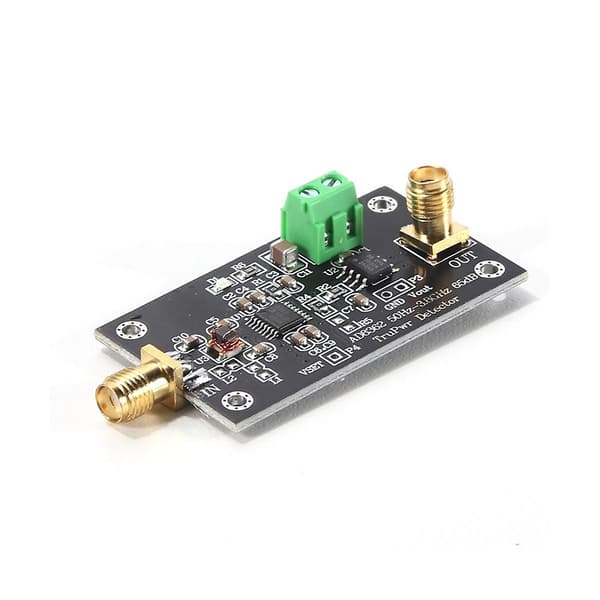

AD8362 er en sann root-mean-square respons effekt detektor med et måleområde på 65db. Den brukes hovedsakelig i høyfrekvente kommunikasjonssystemer og instrumenter som krever nøyaktig respons på signaleffekt.
Den fluktuerende utgangen kan filtreres og sammenlignes med utgangen fra en identisk kvadrerare hvis inngang er en fast påført Vtgt-pinnen, vanligvis en eksakt 1,25V referansespenning som tilbys på Vref-pinnen.
Når den brukes som en effektmåleenhet er VOUT koblet til VSET. Dermed er utgangen proporsjonal med av Rms-verdien for inngangen.
Avlesningen vil vises direkte i Db og kan enkelt justeres med forholdet 1V eller 50mV/dB per 10 ganger, og andre stigninger er også lette å oppnå.
Når et logisk høyt signal påføres PWDN-pinnen går AD8362 inn i strømsparemodus og forbruker 1,3 Mw. Den starter opp til en nominell driftsstrøm på 20mA på omtrent 20S ved 25C.
Beskrivelse:
1. Modulmodell: AD8362
2. Modultype: Rf Logaritmisk Deteksjon
3. Modulens Matningsspenning: DC5V
4. Modulens Matningsström: 25mA
5. Inngangssignalform: Enkeländad
6. Inngangsspenningsområde: -55dBm-+15dBm
7. Inngangsfrekvensområde: 50Hz-3.8GHz (På grunn av instrumentets begrensning har parametrene over 3G ikke blitt målt: Signalingangen er som standard utstyrt med en 500MHz-3GHz balun, og balunmodifieringskretsen må fjernes for å måle lave frekvenser)
8. Inngangsimpedans: 50
9. Utgangsspenningsområde: 0.35V-4V
10. Inngangssignalkarakteristik: Inngangskoppling (Kan være kontinuerlig sinusbølge eller puls, pulsmåling må modifisere kretsen, modulen er som standard kontinuerlig gjennomsnittlig deteksjon)
11. Utgangsström: 10mA (Max) (Utgangen er et spenningssignal, vanligvis uten strøm.)
12. Modulens Dynamiske Område: 65db
13. Modulens Oppvarmingsfaktorer: Overdreven Matningsspenning Skader Chippet Eller Modulen Skades.
14. Modulens Arbetstemperatur: -40C-85C
15. Applikasjonsområde: Sändareffektseparationskontroll, Effektforsterker Linearisering/Kontrollslinga, Etc.
16. Modulens Grensesnittstype: SMA Signalingång Och Utgång, 3.81-2PIN Strømuttak
storlek: ca 50 x 27 x 13mm (längd x bredd x höjd)
Material: PCB
färg: svart
Paketets Innehåll:
1 x RF Effektmoduler
Endast ovanstående paketinnehåll, andra produkter ingår inte.
Obs: Ljusreflektion och olika skärmar kan orsaka att färgen på objektet på bilden skiljer sig lite från den verkliga. Det tillåtna mätfelet är +/- 1-3cm.
