AX99100 er en enkeltbrikkeløsning som fullt ut integrerer PCIe 2.0 endepunktkontroller og SerDes med periferiutstyr,
slik som to eller fire høyhastighets serielle porter, en parallellport, I2C masterenhet, høyhastighets SPI, lokal buss (ISA-lignende) og GPIO.
Den består av fire hovedkonfigurasjoner som 2S (PCIe til Dual Serial), 2S+1P (PCIe til Dual Serial og Single Parallel), 2S+SPI (PCI-E til Dual Serial og SPI) og LB (PCI-E til lokal buss/ISA-lignende)
Passer for forskjellige typer applikasjoner.
AX99100 er pakket i en 68-pinners QFN-pakke. Den støtter kommersiell driftstemperatur fra 0 til 70C og industriell temperatur fra -40 til 85C.

Beskrivelse:
Materiale: PCB
Farge som vist
PCI Express
Enkel- (X1) PCI Express endepunkt med integrert PHY-kontroller
Kompatibel med PCI Express kortspesifikasjoner, PCI Express 2.0
PCI Power Management 1.2 kompatibel
Støtter legacy og interrupts, ASPM strømstyring
-232 serielt grensesnitt
Dual eller Quad UART
Støtte -232/-422/-485 multi-protokoll
Toveis hastigheter opp til 25 Mbps per port
Full seriell modemkontroll
Støtte for maskinvare- og programvareflytkontroll
Støtter 5, 6, 7, 8 og 9-biters serielle formater
Støtter jevn, odde, ingen, mellomrom og mark parity
Støtter tilpassede baudrater via intern PLL eller ekstern klokke
Støtter on-chip 256-dybde, sende- og mottaksbaner for hver serielle port
Støtte for ekstern vekking og strøm
Administrasjonsfunksjoner
Seriell transceiver shutdown støtte
Støtte for sakte IrDA-modus (115200bps)
på alle serielle porter
Støtter multipunktapplikasjoner i 9-biters modus
Støtte for DMA burst-overføring

Pakkeinnhold:

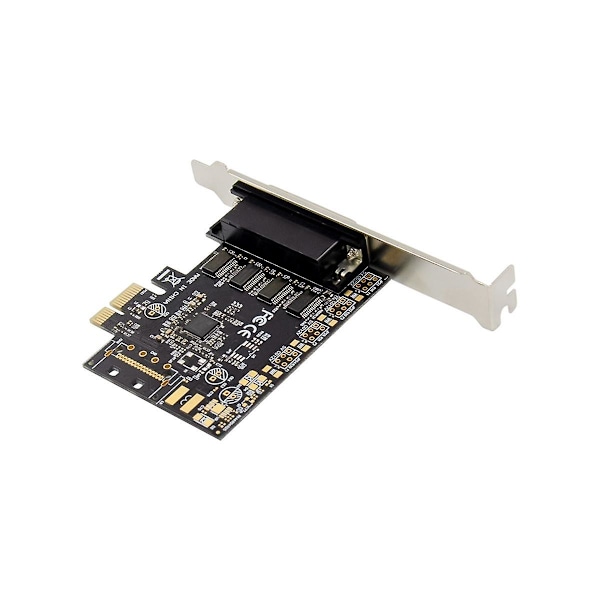

1 x PCI-E AX99100 4S Seriell Port Kort
1 x CD-Driver
Merk:
Ulike partier kan ha forskjeller i produktutseende, farge og trykte tegn, noe som ikke vil påvirke bruken

Kun ovennevnte pakkeinnhold, andre produkter er ikke inkludert.
Merk: Lysrefleksjon og forskjellige skjermer kan føre til at fargen på elementet på bildet er litt forskjellig fra den virkelige tingen. Målefeilen er +/- 1-3 cm.
