1. Lader automatisk batteriet.2.

Likrikter- og bremsekretsen til denne kontrolleren bruker en integrert modul, som er mer avansert når det gjelder varmeavledning og pålitelighet.3.

Bruker en fullstendig forseglet og vanntett design, og beskyttelsesgraden når over IP67.

Den kan brukes normalt i lang tid selv i vann.Merknader: Bekreft at utgangsspenningen til vindturbingeneratoren er med batteriets nominelle spenning.

Koble ledningene i følgende rekkefølge, koble først til batteriets positive og negative poler, og koble deretter til vifteens trefasede spenningsutgang.

koble batteriet og vindturbinen til kontrolleren i henhold til instruksjonene.

Feil polaritet eller feil posisjon vil føre til unormal drift av systemet eller til og med fullstendig skade på kontrolleren.Koblingsmodus:1.

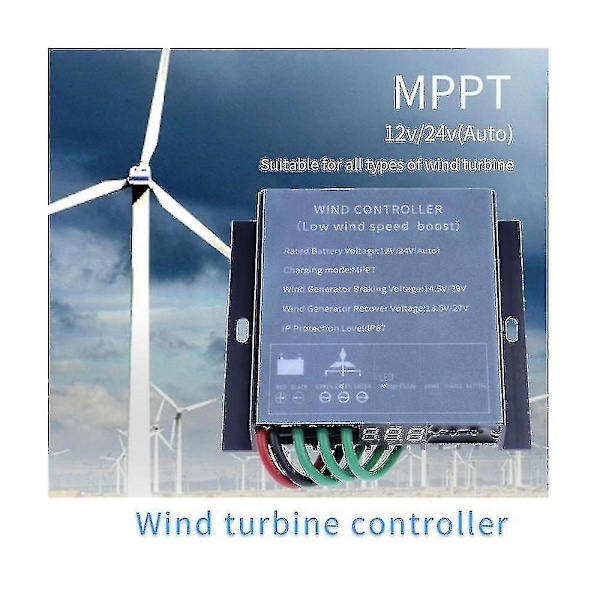

Koble batteriets positive og negative poler til de positive (røde) og negative (svarte) terminalene til batteriet på kontrolleren.2.

Koble henholdsvis vindturbinens trefasede utgangsspenning til kontrollerens viftes trefasede inngangsterminal (grønn linje).Parametere:1.

Maksimum inngang AC-spenning: AC35V2.

Utgangsspenning: 12V / 24V3.

Batterilading avstengningsspenning: 14,5V 0,3V / 29V 0,3V4.

Maksimum ladestrøm: 15A (12V) maksimum ladestrøm: 10A (24V)5.

Vindgenerators hastighetsgrense spenning 14,5V 0,3V, 29V 0,3V6.

Beskyttelsesnivå: IP677.

Statisk strømforbruk: 0,008A8.

Bæreeffekt: 800W9.

Maksimal bærende vindhastighet: .1210.

Arbeidstemperatur: -35 C - 65 C11.

Inngangskabel: trefasesystem12.

Kontrollmodus: 12V/24V kompatibel13.

Installasjon: boltet14.

Ikke bytt om de positive og negative polene for å unngå å brenne kontrolleren.Søknad:Vindkontrollerfarge:BlåMateriale:aluminiumslegeringPakkeinnhold:1 x MPPT vindgenerator-kontrollerBare pakkeinnholdet ovenfor, andre produkter er ikke inkludert.Merk:

Lysrefleksjon og forskjellige skjermer kan føre til at fargen på varen på bildet er litt forskjellig fra den virkelige tingen.

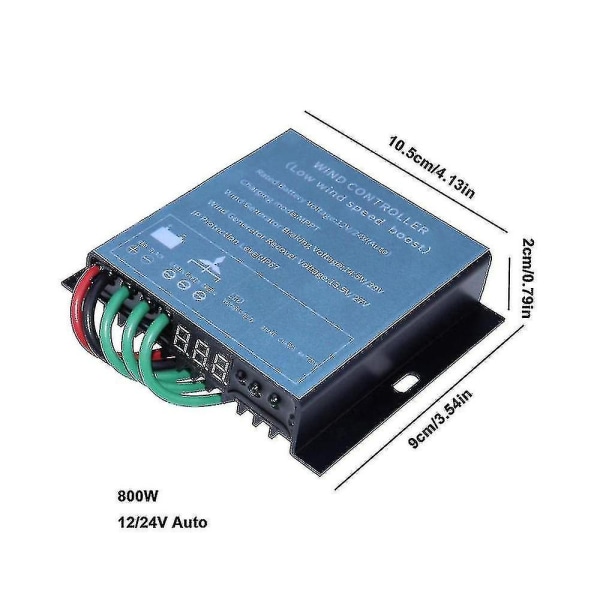

Den tillatte målefeilen er +/- 1-3cm.
