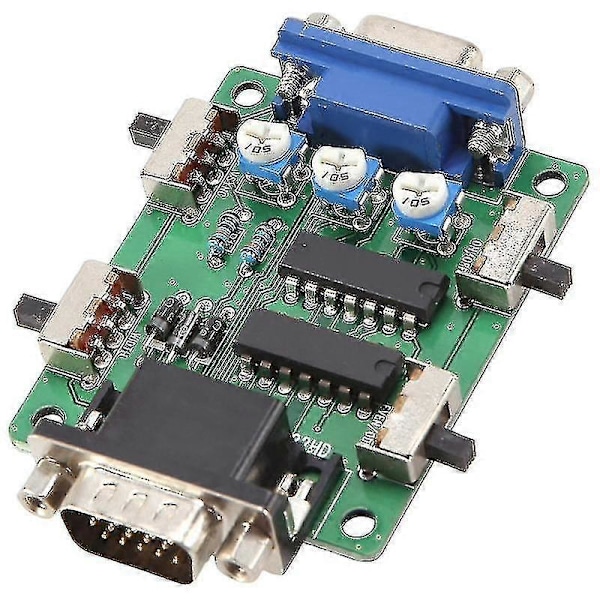

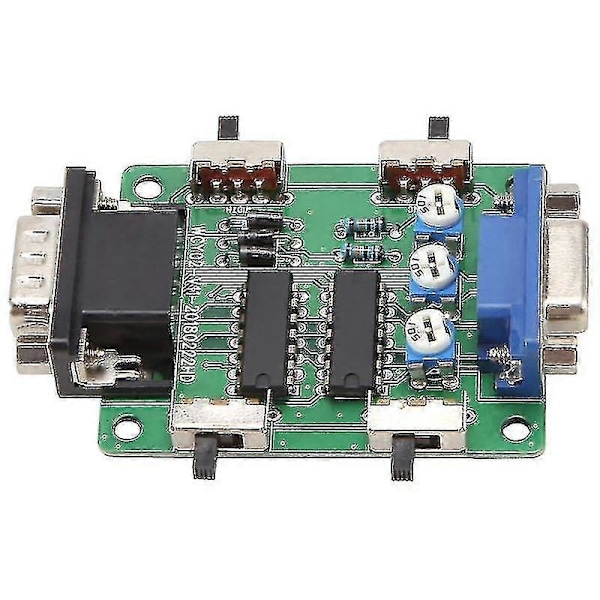

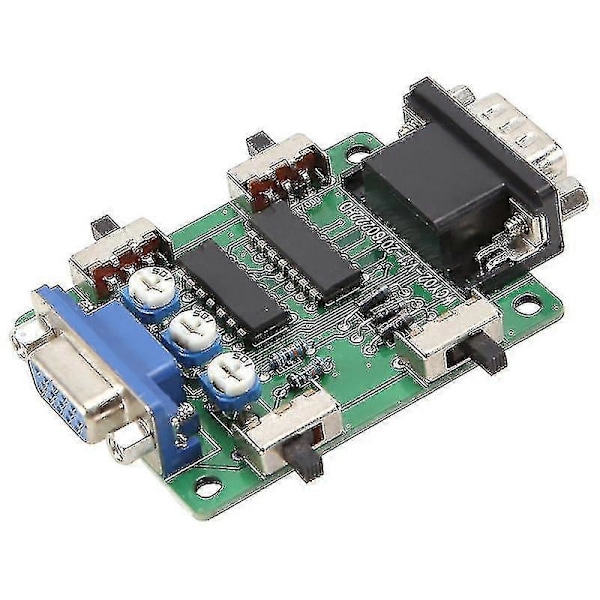

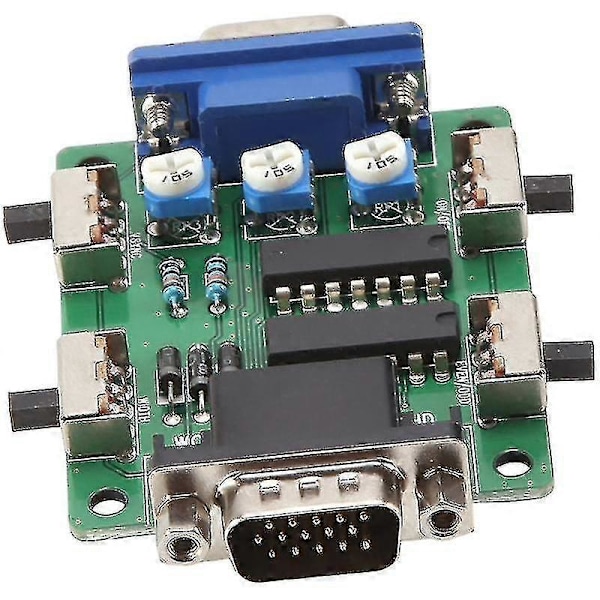

VGA Linjegenerator Funksjon: spillvideo produserer linjeeffekten, klassisk, nostalgi, perfekt gjenoppkalling av CRT.15KHZ video display effekt, gjenopplev spillklassikeren, føl igjen linjen. Farge: Som vist Materiale: PCB Linjegenerator Funksjonsbryter Beskrivelse: A: PÅ/AV--- Bryteren for linjeeffekten. B: R G B--- Rød Grønn Blå feilsøking (Hovedsakelig gjennom tre potensiometre feilsøking effekt). C: BREDDE--- Breddebryter (Doble eller Enkel linjer). D: VSYNC--- oppløsningsadapterbryter (Endre oppløsningskravet). E: JEVN/ODD--- linje oddetalls- eller partallsbryter. Beskrivelse av vertikale signaler: 1. Hvis linjebryteren er PÅ, har linjen ingen effekt (mørkere), dette er vertikalt signal er ute av synkronisering. 2. Hvis du trenger linjeeffekt, bytt (VSYNC) for å bytte synkronisering, noe som resulterer i effekt. 3. Hvis du ikke trenger linjeeffekten, er bryteren satt til AV, gjenoppretting til normal VGA-tilstand. (Mørkere vil lysstyrke). Pakkeinnhold: 1 x scanline generator Bare innholdet i pakken ovenfor, andre produkter er ikke inkludert. Merk: Lysrefleksjon og forskjellige skjermer kan føre til at fargen på elementet på bildet er litt forskjellig fra den virkelige tingen. Den tillatte målefeilen er +/- 1-3 cm.
