CH382 er en dual seriell port og utskriftsportbrikke for PCI-Express-bussen, inkludert to asynkrone serielle porter kompatible med 16c550 eller 16c750 og en Epp/Ecp forbedret toveis parallellport.

Den asynkrone serielle porten gir en 256-buffer for sending og mottak, støtter en kommunikasjonshastighet på 8mbps, og kan brukes til Rs232 seriell portutvidelse av Pci-E-bussen, Pci-E høyhastighets seriell port med automatisk maskinvarehastighetskontroll, seriell portnettverk og Rs485-kommunikasjon, parallellport, utskriftsportutvidelse, etc.

Den samme brikken kan konfigureres som doble serielle porter, enkelt parallellport/utskriftsport eller doble serielle porter pluss parallellport/utskriftsport for Pci-E-bussen.

Gir et to-tråds seriell vertsgrensesnitt, som kan kobles til en seriell Eeprom-enhet som ligner på 24c0x for lagring av ikke-flyktige data.

Enhetsidentifikasjonen (ID, enhets-ID, klassekode osv.) til Pcie-kortet kan angis i Eeprom-enheten. 3,3v strømforsyningsspenning, hoved-I/O-pinner støtter 5v tålespenning, og støtter seriell port lavstrøms sovemodus.





PCI Express

seriell port

2 helt asynkrone serielle porter, kompatible med 16C550, 16C552, 16C554 og 16C750 og forbedret.

Støtter 5, 6, 7 eller 8 databiter og 1 eller 2 stoppbiter.

Støtter odde, jevn, ingen sjekk, tom 0, flagg 1 og andre sjekkemodus.

Programmerbar kommunikasjonshastighet, støtter 115200bps og kommunikasjonshastighet opptil 8Mbps.

Innebygd 256- førsteinn-førsthut-buffer, som støtter 4 utløsernivåer.

Støtter MODEM-modemsignaler , , RI, DCD, DTR, , og kan konverteres til RS232-nivå.

Støtter maskinvarestrømkontrollsignaler og automatisk håndtrykk og automatisk overføringshastighetskontroll, kompatibel med TL16C550C.

Støtter seriellportrammefeildeteksjon og Break-linjeintervalldeteksjon.

Støtter full-dupleks og halv-dupleks seriell kommunikasjon.

parallellport

Støtter SPP, , , PS/2, EPP, ECP og andre IEEE1284 parallellport/utskriftsport arbeidsmoduser.

Støtter toveis dataoverføring, og støtter overføringshastigheter opptil 1M byte/sekund.



Windows 98SE/ME/NT 4.0/2000/XP/Vista/Server2003/Win 7, Linux

Materiale: PCB

farge: Som vist



Pakkeinnhold:

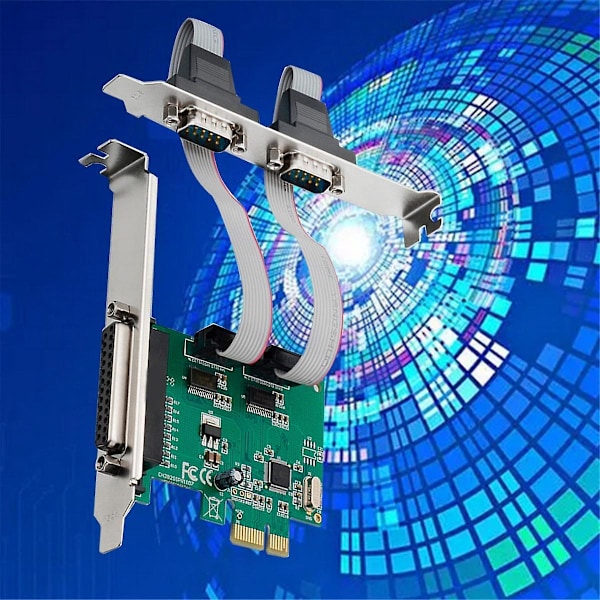

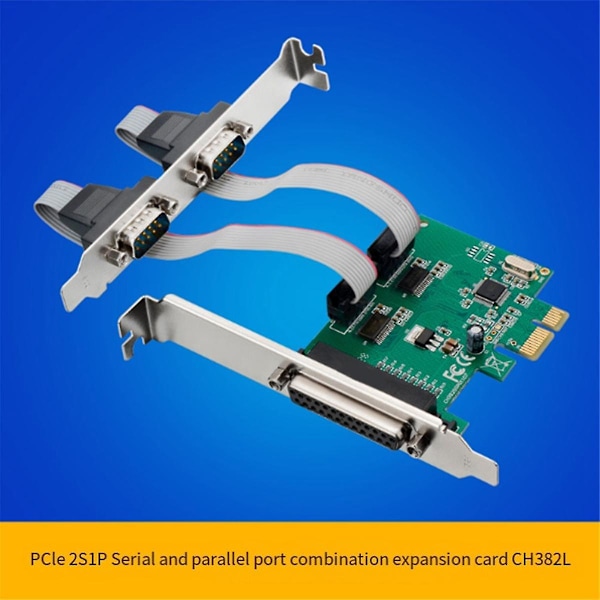

1 x PCI-E CH382L 2S1P Multi-Serial Card

1 x CD-Driver

1 x Kort jernstykke



Bare ovennevnte pakkeinnhold, andre produkter er ikke inkludert.

Merk: Lysrefleksjon og forskjellige skjermer kan føre til at fargen på varen på bildet er litt forskjellig fra den virkelige tingen. Den tillatte målefeilen er +/- 1-3 cm.
