Bare koble UPA-programmerens hovedkort direkte eller ved hjelp av en DB9 hannforlengelseskabel / (1:1) Sett inn riktig konfigurasjonsnøkkel i hovedkortskontakten og start programmering via ZIF eller DIP! Du kan også bruke den medfølgende DIL med 10 flate pinner, plassere den inne i ZIF-kontakten og koble til en klips eller klemmer for internettleverandørbruk derfra.
MCU . Velg adapteren du vil bruke, koble båndkabelen til adapteren (PIN1 er alltid angitt på kabelen og adapteren), og til 10-pinners ISP-kontakten på hovedkortet. Velg strømforsyningen VCC via broen som befinner seg på hovedkortet ved siden av ISP-kontakten (på = mål aktiv strøm... av = mål har egen strøm).
Skyv adapteren over PLCC MCU loddet på mål-PCB-en. (lodding, pinout-gjennomgang, ingen telling, sparer deg for mye tid og problemer og gjør arbeidet ditt mer nøyaktig og enklere). Når verkstedet ditt er utstyrt med adaptere, vil du få en ny UPA-opplevelse.
STMicroelectronics: ST62-40/45/49; NSC: CR16-HCS5 (9) / MCS5 (9) / MES5 (9) / MFS5 (9) / MCT5 (9) / HCT5 (9). For : PIC12F-508/509/629/675, PIC16F-627(A)/628(A)/648A/72/73/74/76/77/818/819/83/84(A)/870/871/872 /873 (A) / 874 (A) / 876 (A) / 877 (A)
for: MC68HC05-B6/B8/B16/B16/B32/E6/E6/H12/L28/P3/P3*/X16/X32. MC68HC08AS20, MC68HC08AS32, MC68HC08AS60, MC68HC08AS60, MC68HC08AS32, MC68HC(9))08AZ32A, MC68HC908AZ60, MC68HC908AZ60A, MC68HC11/A1/A8/E9/EA9, MC68HC11-E20/F1 / K4 / KA2 / KA4 / KS2 / KS8 / L6 / P2 / PA8 / PH8
MC68HC912-B32 / BE32 / D60 / D60A / DC128A / DG128 / DG128A, MC9S12-D64 / A128 / DG128 / DG256 / H128 / H256
8051 Arkitektur: AT89S-51/52/53/8252/8252
8-bit AVR: AT90S-1200/2313/232/2333/2343/4433/4434/8515/8535, -8/16/161/162/163/323/64/103/128, ATtiny-12/15/2313

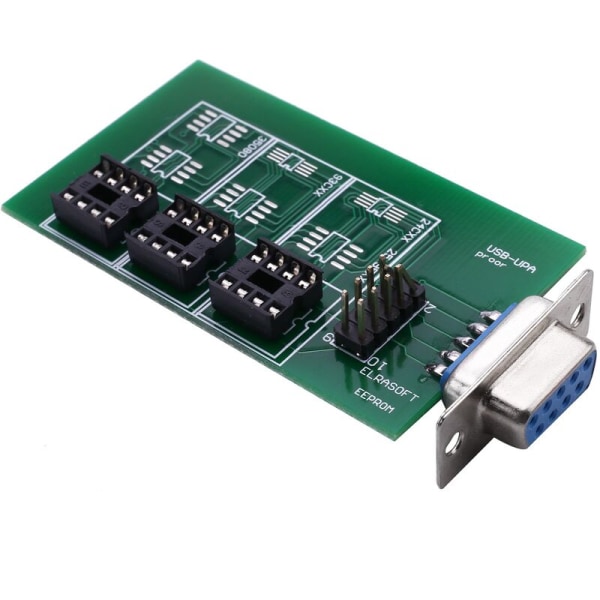

EEPROM: 24C-01/02/04/08/16/32/64/128/256/512, 85C-72/82/92, BAW574252, -003/004/005, KKZ-06F, MCM2814, PCA8581, PCF85-81 / 82/94/98/102/116, SDA25-16 / 26/46, , GRN-001, -002, KKZ-01, S220, S2914, ST61907, XLS93C46
EEPROM: M35080, 25C-010/020/040/080/128/160/256/320/640, M25P-05/10/20/40/80, ST950-10/20/40/80, ST95-160/320/ 640, ST95P-02/04/08,
..uDP780-828A / 948/949/973/974
TMS. ..TMS370CX-02/32/36/42 / 56.78K0 / HC912
TMS370CX58 78K0 / HC912 TMS375C006
farge: rød grønn blå
Materiale: metall plast
Pakkeinnhold:

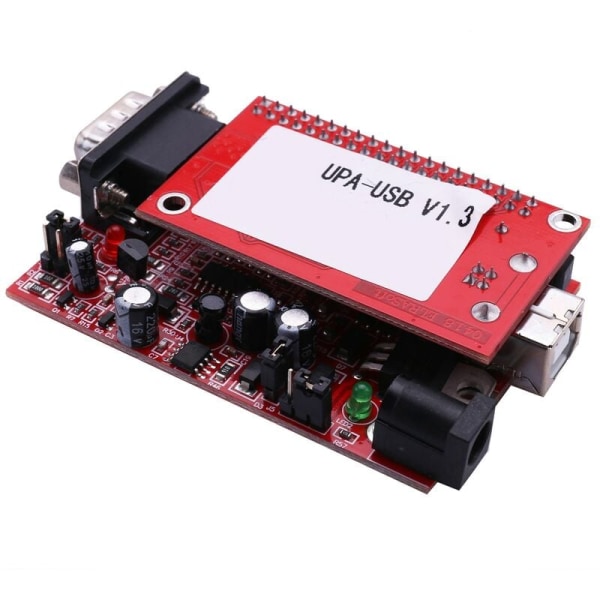

1 x UPA-programmerer

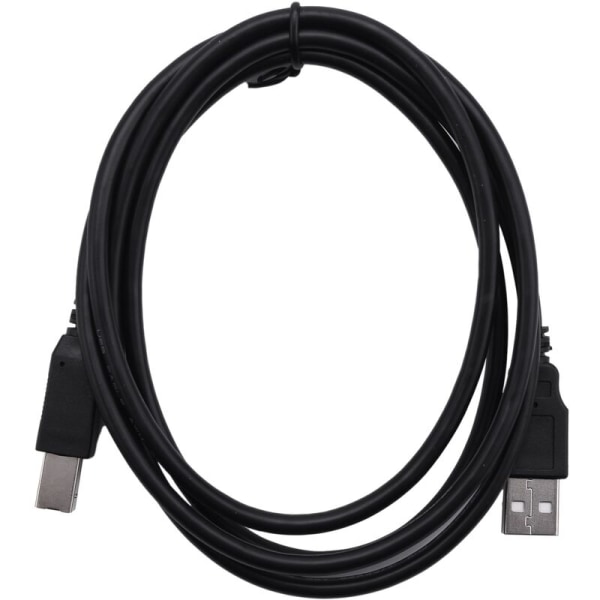

1 x USB-kabel

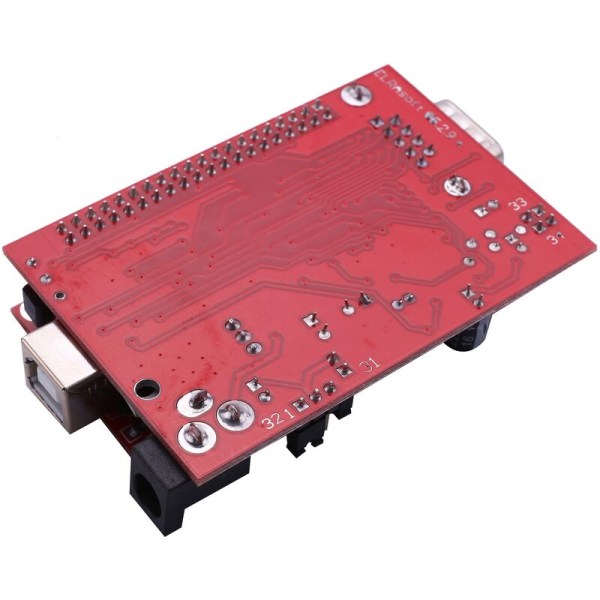

1 x hovedkort med 40-pinners DIL ZIF-sokkel (600mil) og 14-pinners SOIC ZIF-sokkel (150mil)
Bare ovennevnte pakkeinnhold, andre produkter er ikke inkludert. Merk: Lysfotografering og forskjellige skjermer kan føre til at fargen på elementet på bildet er litt annerledes enn den virkelige tingen. Den tillatte målefeilen er +/- 1-3 cm.
