Tekniske data:

Inngangseffekt: DC10V-14V

Standby strøm: 97dbm

Sendeavstand: Over 20 meter

Dekodingsmodus: MCU programvaredekoding

Fjernlagring: 25 stk

Støtter fjernkontrolltype: Læringskode, fast kode (rullende kode kan designes)

Arbeidsmodus: Momentan, veksling, låsing Tidsforsinkelse (5s, 10s, 15s)

Ledningstype: fast terminal

Utgangsterminal: NO, NC, COM

Dimensjon av PCB: 35 * 30 * 18 mm (L, B, H)

Koblingsskjema 1:

+ V: 12V + inngang;

- V: 12V - inngang;

NO: Utgang, normalt åpen;

COM: Utgang, felles;

NC: Utgang, normalt lukket;



Om arbeidsmodus:

Momentant: Trykk på fjernkontrollknappen, og reléet kobles til, slipp fjernkontrollknappen, og reléet kobles fra.



Veksling: Trykk én gang på fjernkontrollknappen, og reléet kobles til, trykk to ganger på fjernkontrollknappen, og reléet kobles fra.



Låsing: Trykk på fjernkontrollknapp A, og reléet kobles til, trykk på fjernkontrollknapp B, og reléet kobles fra.



Tidsforsinkelsesmodus: Trykk på fjernkontrollknappen, og reléet kobles til, når du slipper fjernkontrollknappen, etter 5s eller 10s, eller 15s, kobles reléet automatisk fra.



Slette koden:

Trykk på læringsknappen på mottakeren 8 ganger, kodene vil bli slettet.

Etter å ha slettet koden, vil ingen fjernkontroller fungere lenger.



Lære koden: (momentan)

Trykk på læringsknappen på mottakeren én gang, den går inn i momentant innstillingsmodus.

Vent et øyeblikk, LED-en vil slukke, den går inn i en læringstilstand.

Trykk på fjernkontrollknappen, og LED-indikatoren på mottakerkortet vil blinke og deretter slukke.

Etter 3 sekunder vil LED-indikatoren lyse igjen, læringen er vellykket.



Lære koden: (Veksling)

Trykk på læringsknappen på mottakeren to ganger, den går inn i vekslingsinnstillingsmodus

Vent et øyeblikk, LED-en vil slukke, den går inn i en læringstilstand.

Trykk på fjernkontrollknappen, og LED-indikatoren på mottakerkortet vil blinke og deretter slukke.

Etter 3 sekunder vil LED-indikatoren lyse igjen, læringen er vellykket.



Lære koden: (Låsing)

Merk: Når du velger låsemodus, for å lære flere fjernkontroller, må du lære to forskjellige knapper, den første gangen du lærer er for ''PÅ'', og den andre gangen du lærer for ''AV''.



For eksempel: knapp A = PÅ, knapp B = AV

Trykk på læringsknappen på mottakeren tre ganger, den går inn i låsemodus.



Vent et øyeblikk, LED-indikatoren på mottakerkortet vil blinke og deretter slukke.



Trykk på fjernkontrollknapp A.



LED blinker 5 ganger.



Trykk på fjernkontrollknapp B.



Led blinker 5 ganger.



Etter 3 sekunder vil LED-indikatoren lyse igjen, læringen er vellykket.



A = PÅ, B = AV.



Lære koden: (Tidsforsinkelsesmodus)

Trykk på læringsknappen på mottakeren en fjerde gang, tidsforsinkelsen for 5 sekunder.



Trykk på læringsknappen på mottakeren en femte gang, en tidsforsinkelse på 10 sekunder.



Trykk på læringsknappen på mottakeren den sjette gangen, tidsforsinkelsen for 15 sekunder.



LED-indikatoren vil slukke.



Trykk på fjernkontrollknappen, LED-en blinker av.



Etter 3 sekunder vil LED-indikatoren lyse igjen, læringen er vellykket.

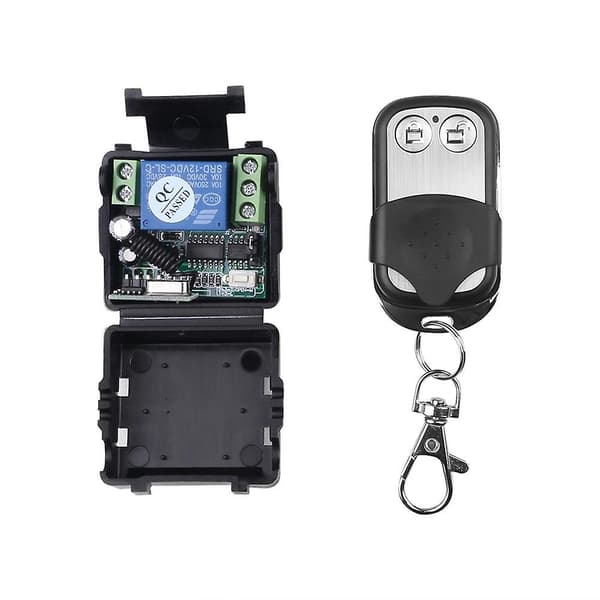

Pakken inkluderer:

Mottakermodul * 1 stk

Fjernkontroll * 1 stk
