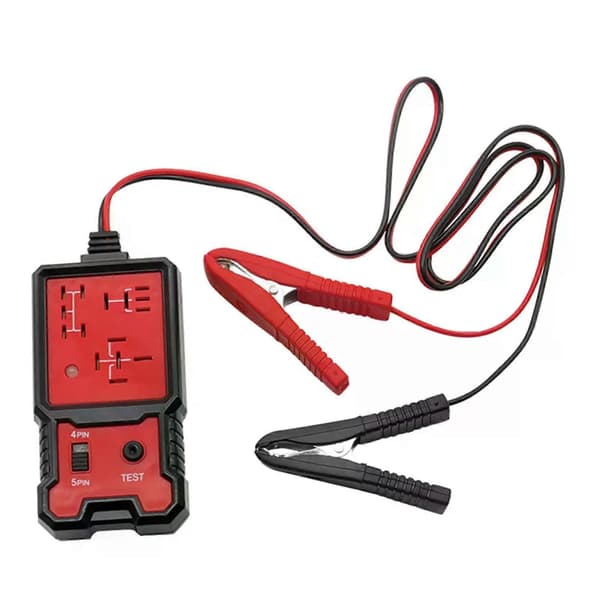

Universal Bilrelé Tester Automotive Circuit Checker For Rask Testing Konsistens Av Relé Under



_x005f_x000D_

_x005f_x000D_

_x005f_x000D_

_x005f_x000D_

_x005f_x000D_

Beskrivelse:

Det er en rask go/no-go testerrelé som gir indikasjon på den generelle helsen og funksjonen til de vanligste bilreléene.

Testeren vil sjekke for korrekt funksjon av relékontaktene ved å koble bilbatteriet (11V--15V) til reléspolen. Testeren vil overvåke pinnkonfigurasjonen, tiden til kontaktene lukkes og åpnes, konsistensen til reléet under hver testøkt. Testeren vil lyse den GRØNNE LED-en hvis alt bestås under testøkten, hvis ikke lyser den RØDE LED-en.

Bruksmetode:

1. Koble strømledningene til bilbatteriet -- svart krokodilleklemme til negativ terminal, rød krokodilleklemme til positiv terminal.

2. Testeren slås på når LED-en lyser RØDT.

3. Sjekk reléet før du kobler det til testeren. Hvis det er et 4-pinners relé, velg \"4 pin\" på testeren. Hvis det er et 5-pinners relé, velg \"5 pin\" på testeren.

4. Koble reléet til en av de tre kontaktene.

5. Trykk på \"TEST\"-knappen.

6. Testeren vil sjekke pinnkonfigurasjonen til det ukjente reléet. Testeren vil lyse den RØDE LED-en hvis det ukjente reléet ikke er det samme som de fleste vanlige bilreléer, eller pinnen til det ukjente reléet er ødelagt.

7. Testeren vil åpne og lukke reléet 10 ganger for å teste tiden til kontaktene lukkes og åpnes hvis pinnkonfigurasjonen til reléet er riktig.

Testeren vil lyse den RØDE LED-en umiddelbart hvis tiden er overskredet.

8. Testeren vil sjekke konsistensen til reléet etter å ha testet tiden til kontaktene lukkes og åpnes ti ganger. Testeren vil lyse den GRØNNE LED-en hvis testen bestås, hvis ikke lyser den RØDE LED-en.

9. Koble fra strømledningene fra bilbatteriet og fjern reléet fra testeren.

Spesifikasjon:

Farge: Som vist.

Materiale: Plast, Metall.

Merknad:

Bilbatteriet må være et 12V batteri, og spenningen til batteriet er mellom 11V-15V.

Ideell for spolemotstand over 20 ohm.

Det kan være litt fargeforvrengninger på grunn av forskjellige datamaskinoppløsninger.

Det kan være små feil på grunn av forskjellig håndmåling.

Pakken inkluderer:

1 x Bilrelé Tester
