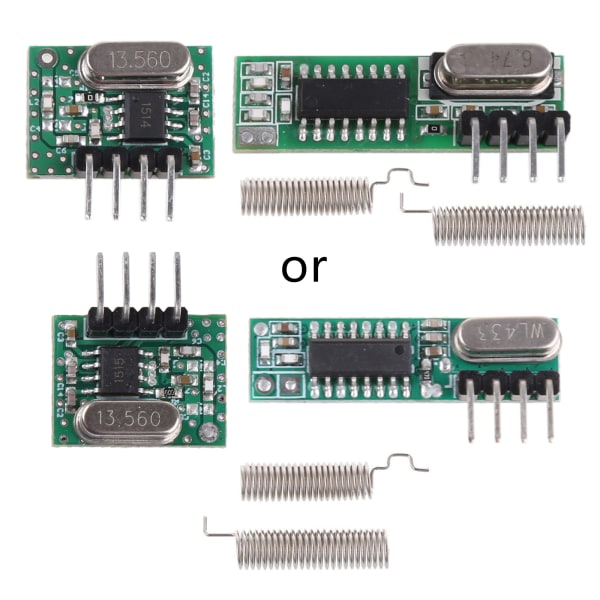

Referansetittel: 1 sett 433Mhz RF Superheterodyne mottaker sendermodulsett med antenne for Arduino/ARM/MCU
Beskrivelse:
1. Mottakermodul:
Funksjoner:
WL101-341 superheterodyne trådløs mottakermodul mottar UHF ASK-demodulatorer som støtter ASK- og OOK-modulasjon.
Mottakermodulen har høy følsomhet (-110dBm),
Effektiv ytelse, sammen med høyt dynamisk område (større enn 60dB).
Modulen bruker svært integrert chip, bygget front-end lavstøyforsterker, miksere, filtre, frekvenssynthesizerkrets, etc., kan maksimere signaloptimaliseringen.
Lavt energiforbruk
God selektivitet og undertrykkelse av falsk stråling.
God lokaloscillator strålingsundertrykkelse, flere mottakermoduler å jobbe med (dvs. mer enn enkeltinntekt) og vil ikke forstyrre hverandre, brukt sammen uten å påvirke mottaksavstanden.
Flere overføringshastigheter, den generelle modulen for 2KHz, opptil 10KHz.
Applikasjonsmiljø:
Fjernkontrollbryter, mottakermodul, motorsykler, tyverisikringsprodukter til biler, sikkerhetsprodukter for hjemmet, elektriske dører, lukkerdører, for vinduer, fjernkontrolluttak, fjernkontroll LED, fjernkontroll for lyd, elektriske dører, fjernkontroll for garasjeport, fjernkontroll uttrekkbare dører, ekstern volumport, pannedører, fjernkontroll døråpner, dørlukkingsenhet kontrollsystem, fjernkontrollgardiner, alarmvert, alarm, fjernkontroll motorsykkel fjernkontroll elektrisk for biler, fjernkontroll MP3.
Spesifikasjoner:
Modell: WL101-341
Materiale: Plast + metall
Farge: vist som bilder
Størrelse: 30,25×8,5×1mm
Driftsfrekvens: 433,92 MHz
Båndbredde: ca ± 150KHz;
Nettinngangsspenningsområde: 3,0V-5V;
Arbeidsstrøm: Type: 5,0mA (Krav:VDD=5V) ; Type: 6,0mA (Krav:VDD=3V)
Stillestrøm: 1uA
Temperaturområde: -40℃～85℃
Ekstern antenne: 32 cm enkeltkjernetråd, viklet inn i en spiral
PIN-definisjon for mottakermodul:
pin funksjon:
1. ANT: Antennestift
2. GND: Strøm jordingsstift
3. VIN(VDD): Strøminngangspinne
4. DO(DATA): Datautgangspinne
5. DO(DATA): Datautgangspinne
6. GND: Strøm jordingsstift
2. Sendermodul:
Funksjoner:
WL102-341 sendermodul er UHF ASK-modulerte sendere, støtter ASK- og OOK-modulasjon.
Sendermodulen integrerer en analog PLL-krets og ASK-modulasjonskrets, med et høyt integreringsnivå, etc., kan brukes med kortdistanse trådløs kommunikasjon.
Driftsfrekvens 433MHz, sendeeffekt er større enn 11dBm.
applikasjoner
1. trådløs strømbryter, stikkontakt, fjernkontrollbryter, mottakermodul,
2. adgangskontroll, elektrisk for biler, motorsykler, tyverisikringsprodukter for biler, eksterne døråpnere, lukkerkontrollsystem
3. sikkerhet, overvåkingssystemer, hjemmesikkerhetsprodukter, elektriske dører, alarmvert, alarm
4. romkontroller, lukkerdører, for vinduer, fjernkontrolluttak, fjernkontroll LED, fjernkontroll for lyd, elektriske dører, fjernkontroll for garasjeport, uttrekkbare fjernkontrolldører, fjernstyrte rulleporter, skyvedør
5. For smarte hjem produkter, fjernkontroll gardiner, fjernkontroll MP3, lyd
Spesifikasjoner:
Modell: WL102-341
Materiale: Plast + metall
Farge: vist som bilder
Størrelse: 16×12×1mm
Driftsfrekvens: 433,92 MHz
Nettinngangsspenningsområde: 2,0V-3,6V
Strømmen i avstengningsmodus er mindre enn 1uA
Overføringshastighet: opptil 20KHz
for lanseringsavstand: 20-100 meter
Ekstern antenne: 25 cm vanlig flerkjerne eller enkjerne linje
Temperaturområde: -45℃～85℃
Sendermodul PIN-definisjon:
DAT - Bølgesignalinngang.
OUT - Antennestift. RF-signalutgang, kan kobles direkte til antennen.
NO - Aktiver Pin. Men denne produkt EN-pinnen er koblet til strømforsyningen, ingen funksjon.
- - Power- jording Pin. Jordledningen kobler til strømforsyningen.
+ - Strømforsyningsstift. Strøminngang.
Antall: 1 sett (annet tilbehør demo på bildet er ikke inkludert)
Merk:
