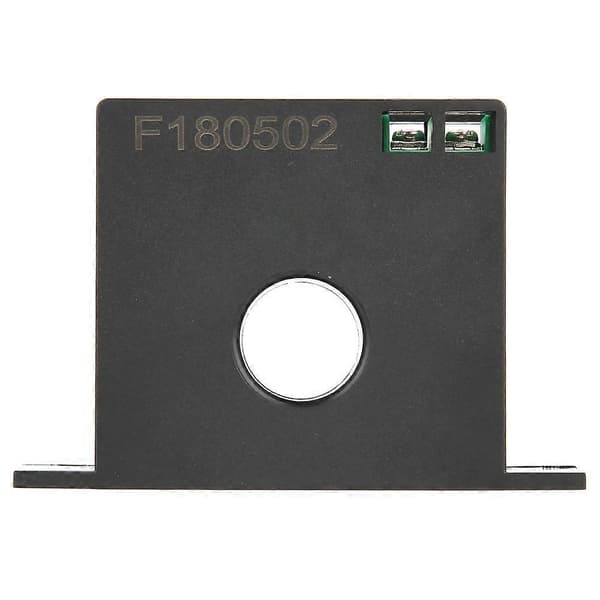

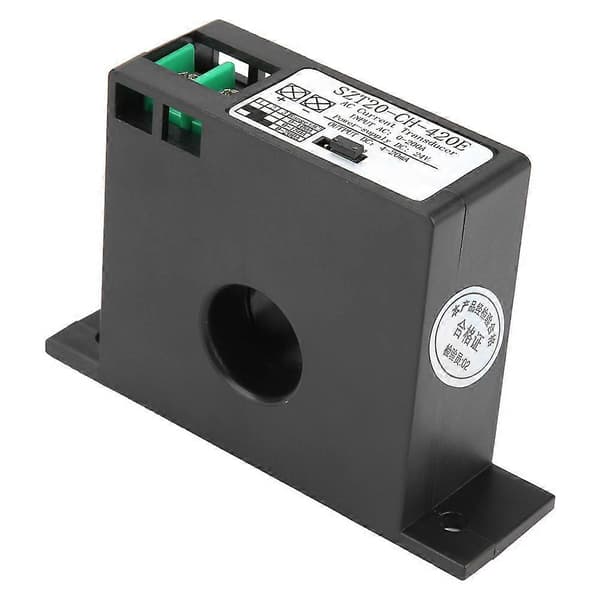

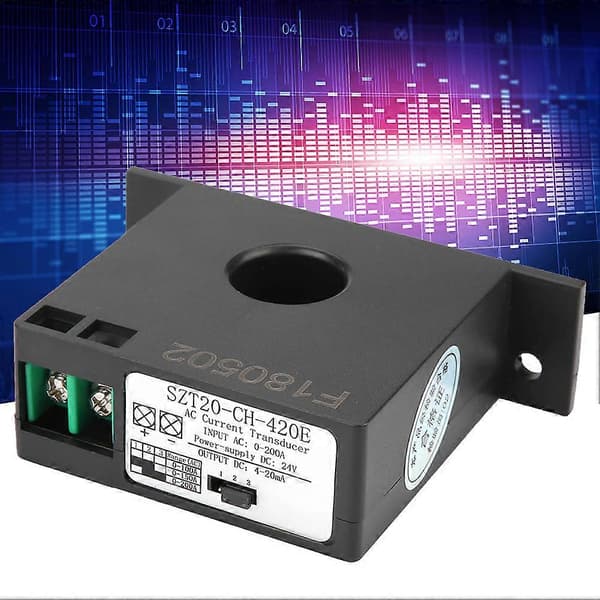

SZT20-CH-420E AC strømtransduseren gir sanntidsisolert måling av AC-strøm i nettet eller kretsen og konverterer den til et 0-5V/0-10V eller 4-20mA DC strømsignal. Den kan kobles sammen med ulike AD og utgjøre ulike digitale sentraliserte anskaffelsessystemer. Eller utgang til PLC for å danne et automatisk styringssystem, eller for å matche tradisjonelle analoge og digitale indikeringsinstrumenter, vise den målte verdien._x005f_x000D_

_x005f_x000D_

Funksjoner:_x005f_x000D_

1. Gjensidig induktans strømmonitorering, høy strømdeteksjonsnøyaktighet, stabil ytelse, sikker isolasjon av inngang og utgang._x005f_x000D_

2. Den målte strømmen AC: 0-10A / 20A / 50A, 0-100A / 150A / 200A kan velges._x005f_x000D_

3. Utgangssignal DC: 0-5V / 0-10V /4-20mA tre former er tilgjengelige._x005f_x000D_

4. Installasjon og bruk er enkelt og praktisk, det er ikke nødvendig å koble DC-serien inn i kretsen under måling._x005f_x000D_

5. Gjennom-hjerte strukturdesign, isolasjonsmotstandsspenning opptil 2000V AC._x005f_x000D_

6. Magnetisk hysterese mindre enn 1%, kan brukes i sterke magnetfeltforhold._x005f_x000D_

7. Det ytre skallet er laget av selvslukkende materiale, trygt og slitesterkt._x005f_x000D_

8. Den brukes til AC strømmonitorering, deteksjon, strøm overbelastningsbeskyttelse, og brukes også som en elektronisk bryter for automatiske styringssystemer. _x005f_x000D_

9. Den er egnet for ulike applikasjoner som krever strøm- og spenningskonvertering._x005f_x000D_

10. Den har egenskapene til sterk overbelastningsevne, høy presisjon, høy isolasjon, høy sikkerhet, lavt strømforbruk og sterk anti-interferensevne._x005f_x000D_

_x005f_x000D_

Spesifikasjon:_x005f_x000D_

Produktnavn: AC Strømtransmitter_x005f_x000D_

Modell: SZT20-CH-420E_x005f_x000D_

Strømforsyning:_x005f_x000D_

Spenningsutgangstype, selvforsyning krever ikke ekstern strøm._x005f_x000D_

Strøm utgangstype krever ekstern DC: 24V 10%_x005f_x000D_

Inngangs gjennomstrømningsstrøm (AC): _x005f_x000D_

0-10A / 20A / 50A (SZT15-serie) _x005f_x000D_

0-100A / 150A / 200A (SZT20-serie)_x005f_x000D_

Utgangstype (DC):_x005f_x000D_

Spenningsutgangstype: 0-5V/10V_x005f_x000D_

Strøm utgangstype: 4-20mA_x005f_x000D_

Slå på minimum:_x005f_x000D_

0.50.2A (rund type)_x005f_x000D_

1.50.2A (klemmetype)_x005f_x000D_

Maksimal strøm gjennom strøm: 200%, strømmen kan ikke overstige 200% av nominell verdi_x005f_x000D_

Strømforbruk: 1W_x005f_x000D_

Bånd: 1%_x005f_x000D_

Nøyaktighet: 1%_x005f_x000D_

Maksimal lekkasjestrøm: 0.1mA_x005f_x000D_

Linearitet: 10%-100%_x005f_x000D_

Responstid: 200ms_x005f_x000D_

Gjennom hjertet ledningsdiameter: 0.35-20mm_x005f_x000D_

Arbeidstemperatur: -20-60 C_x005f_x000D_

Arbeidsfuktighet: 5-95% (uten kondens)_x005f_x000D_

Husmateriale: selvslukkende materiale ABS (Cycolac 94v-0)_x005f_x000D_

_x005f_x000D_

Isolasjonsmotstandsspenning: 2000VAC 50/60Hz 1min _x005f_x000D_

_x005f_x000D_

_x005f_x000D_

Pakkeliste:_x005f_x000D_

1 * AC Strømtransduser_x005f_x000D_

_x005f_x000D_

_x005f_x000D_

Arbeidsprinsipp:_x005f_x000D_

1. Basert på elektromagnetisk induksjon, vil induktiv strøm genereres når strømmen i kretsen endres. Transformere stor strøm til standard liten strøm gjennom transformator,_x005f_x000D_

2. Gjennom relevant signalbehandlingskrets og utgangsstyringskrets, kan DC-strømsignalet på 0-5/10V eller 4-20mA sendes ut og overføres til neste nivåsystem.
