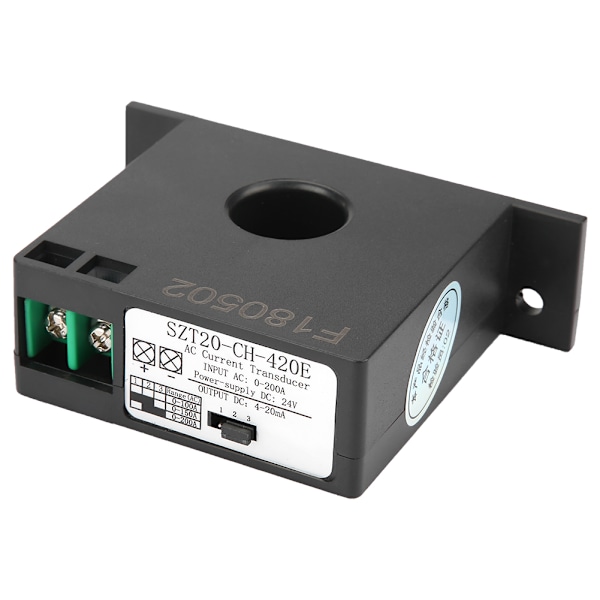

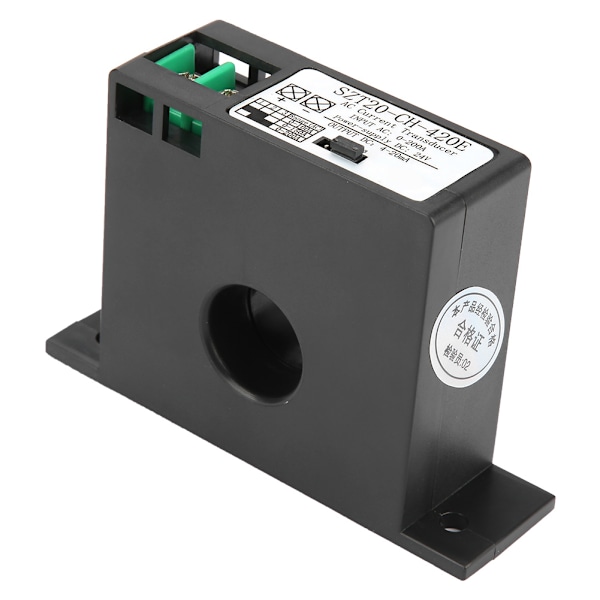

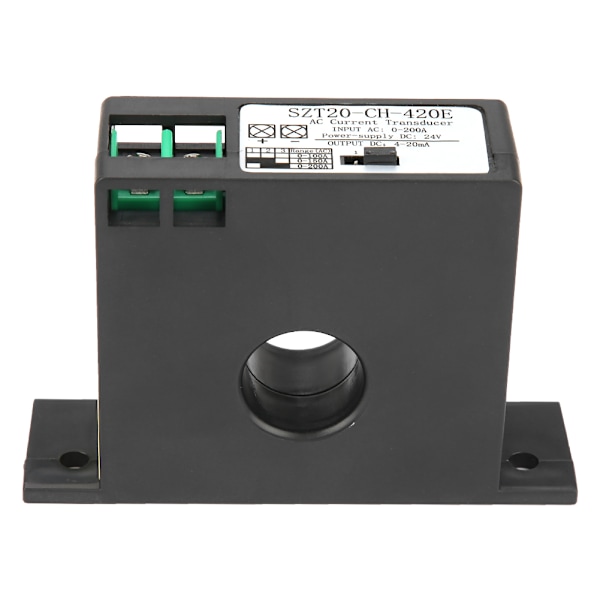

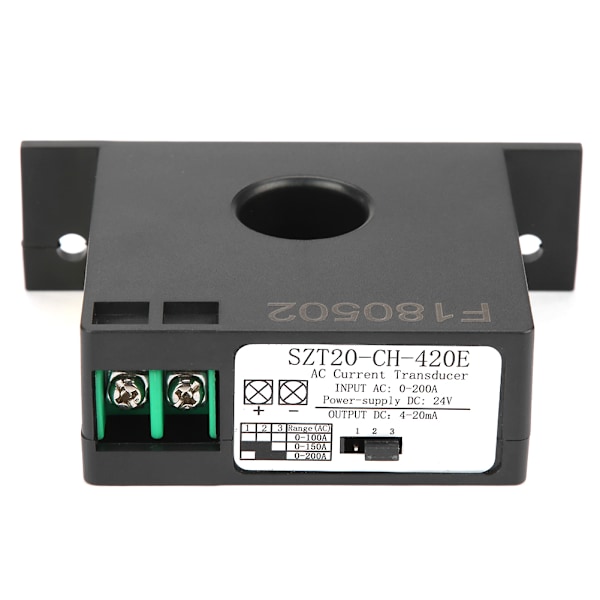

SZT20-CH-420E AC strømtransduser gir sanntids isolert måling av AC strøm i nettet eller kretsen og konverterer den til et 0-5V/0-10V eller 4-20mA DC strømutgangssignal. Den kan pares med forskjellige AD og utgjøre forskjellige digitale sentraliserte anskaffelsessystemer. Eller utgang til PLC for å danne et automatisk kontrollsystem, eller for å matche de tradisjonelle analoge og digitale indikeringsinstrumentene, vis den målte verdien. Funksjoner: 1. Gjensidig induktansstrømovervåking, høy strømdeteksjonsnøyaktighet, stabil ytelse, sikker isolasjon av inngang og utgang. 2. Den målte strømmen AC: 0-10A / 20A / 50A, 0-100A / 150A / 200A kan velges. 3. Utgangssignal DC: 0-5V / 0-10V / 4-20mA tre former er tilgjengelige. 4. Installasjon og bruk er enkelt og praktisk, det er ikke nødvendig å koble DC-serien inn i kretsen under måling. 6. Magnetisk hysterese mindre enn 1%, kan brukes under sterke magnetfeltforhold. 7. Det ytre dekselet er laget av selvslukkende materiale, trygt og holdbart. 8. Den brukes til AC strømovervåking, deteksjon, strøm overbelastningsbeskyttelse, og brukes også som en elektronisk bryter for automatiske kontrollsystemer. 10. Den har egenskapene til sterk overbelastningsevne, høy presisjon, høy isolasjon, høy sikkerhet, lavt strømforbruk og sterk anti-interferensevne. Spesifikasjon: Produktnavn: AC Strømtransmitter Modell: SZT20-CH-420E Strømforsyning: Strømutgangstype krever ekstern DC: 24V ± 10% Inngangs gjennomføringsstrøm (AC): 0-10A / 20A / 50A (SZT15-serien) 0-100A / 150A / 200A (SZT20-serien) Utgangstype (DC): Strømutgangstype: 4-20mA Slå på minimum: 0.5±0.2A (rund type) 1.5±0.2A (klemmetype) Maksimal strøm gjennom strøm: 200%, tilførselsstrømmen kan ikke overstige 200% av nominell verdi Strømforbruk: ≤1W Tape: ≤1% Nøyaktighet: ±1% Maksimal lekkasjestrøm: ≤0.1mA Linearitet: 10%-100% Responstid: ≤200ms Gjennom hjertetråddiameter: 0.35-20mm Arbeidstemperatur: -20-60 °C Arbeidsfuktighet: 5-95% (ingen kondens) Husmateriale: selvslukkende materiale ABS (Cycolac 94v-0) Pakkeliste: 1 * AC Strømtransduser Arbeidsprinsipp: 1. Basert på elektromagnetisk induksjon vil induktiv strøm genereres når strømmen i kretsen endres. Transformer stor strøm til standard liten strøm gjennom transformator, 2. Gjennom relevant signalbehandlingskrets og utgangskontrollkrets kan DC strømsignalet på 0-5/10V eller 4-20mA sendes ut og overføres til neste nivåsystem.
