Beskrivelse:
I prosessen med kretssignaloverføring vil spenningssignalet øke ettersom overføringsavstanden blir svak, bruk av strømtransmisjon kan unngå signalforringelse. Denne modulen brukes til slutten av strømsignaloverføringen, signalet til et spenningssignal for enkel-brikkedeteksjon. Strøminngang støtter 4-20Ma, 0-20mA, spenningsutgang støtter 0-3.3V 0-5V 0-10V

Funksjoner:
Bredt forsyningsspenningsområde, utgangsspenningen for å støtte flere områder
Null og område kan justeres
Høy stabilitet, god linearitet, industriell kvalitet
Strømsignalprøvemotstand med høy presisjonsfargeringmotstand, høy presisjon, temperaturdrift liten, høy effekt

Bruksanvisning:
1. Modul i henhold til definisjonen av ledninger, strømforsyningsspenning 7-36V (hvis utgangen til 10V, må forsyningsspenningen være større enn 12V)
2. Etter oppstart, for D2-indikatoren skal være på, ellers sjekk linjeforbindelsen. Tavle med revers for beskyttelse, revers brenner ikke.
3. Når strøminngangen er minimum (0mA eller 4mA), juster ZERO-potensiometeret slik at VOUT-utgangen er minimum (0.0V eller annen spenning)
4. Når strøminngangen er på maksimum (20mA), juster SPAN-potensiometeret slik at VOUT-utgangen er maksimum (3.3V eller 5V eller 10V, utgangen kan være så lav som 2.5V når inngangen er 4-20ma)

I henhold til dine behov, gjennom jumperhetten for å velge riktig område:
4--20ma: 0-2.5V-område: J1 1,2 fot kort, 3,4 fot kortsluttet
0 - 3.3V-område: J1 1,2 fot av, 3,4 fot av
0 - 5.0V-område: J1 1,2 fot kort, 3,4 fot kortsluttet
0--10.0V-område: J1 1,2 fot kort, 3,4 fot av
0--20ma: 0--3.3V-område: J1 1,2 fot kort, 3,4 fot kortsluttet
0 - 5.0V-område: J1 1,2 fot kort, 3,4 fot kortsluttet
0--10.0V-område: J1 1,2 fot kort, 3,4 fot av

Størrelse: 4.2x2.5cm/1.65x0.98inch
Antall: 1 stk

Merk:
Vennligst tillat 1-3 mm feil på grunn av manuell måling. vær så snill og sørg for at du ikke har noe imot før du byr
På grunn av forskjellen mellom forskjellige skjermer, kan det hende at bildet ikke gjenspeiler den faktiske fargen på varen. Takk!

Pakkeinnhold:

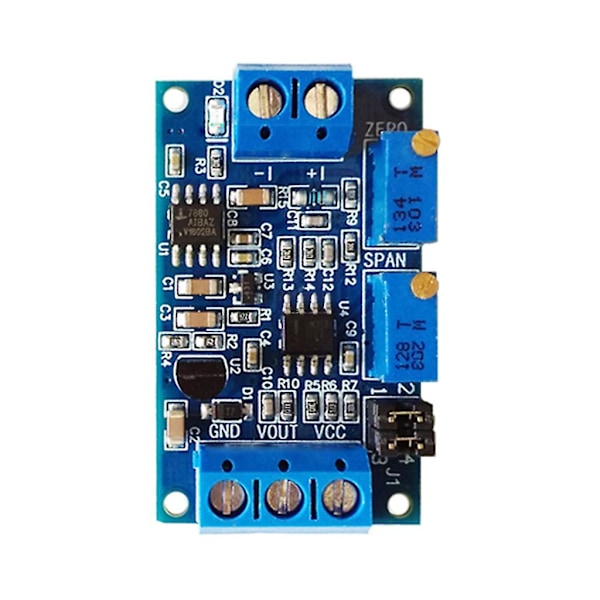

1 stk x strømmodul til spenning
