Beskrivelse

SOP8-klipset muliggjør programmering av EEPROM i krets uten å demontere brikken, noe som gjør flashing av BIOS enklere og mer effektivt.

Hovedformålet med CH341A-programmereren er å sikkerhetskopiere, slette, programmere, kalibrere og utføre andre handlinger på forskjellig programvare.

SOP8-klipset støtter brikkestørrelse: Pitch 1,27 MM, fullt utvalg SOP8 bred kropp og smal kropp.

CH341A-programmereren støtter de fleste 24 / 25-serien EEPROM BIOS SOP8 SOP16-brikker på markedet (Tips: Du kan se de støttede brikkemodellene på nettstedet vårt før du bestiller). Merk: På grunn av egenskapene til CH341A-brikken, kan ESMT klasse 25-brikken bare leses og kan ikke skrives.

Dette SOP8-klipset er en flott løsning for å brenne brikken uten å demontere den, noe som sparer loddetid og gjør flash-BIOS enklere og mer effektivt.

Merknad for testklips:

1.Noen hovedkort kan feste brikken direkte, men noen brikker påvirkes av perifere kretser og kan ikke betjenes slik. Sjekk brikkens plassering på hovedkortet før du kjøper!

2.Testklipset kan i utgangspunktet brukes med mange høyeffekts programmerere. Når en programmerer med en beskyttet funksjon oppdages, kan ikke klipset leses ved normal spenning. Du må legge til en 3,3V spenning.

Slik bruker du: Hold brikken først, og legg til en 3,3V spenning til pinnen som tilsvarer den 8. pinnen på brikken. Vanligvis har 3,3V strømforsyningen to ledninger, VCC er koblet til klipset, og den andre ledningen er jordet.

3.Ikke trykk ned med makt når du klemmer, åpne først klipset og fest det fra venstre og høyre side av brikken.

Når du demonterer, må du ikke trekke den rett ut. Skill først klipsene til venstre og høyre, og ta dem deretter ut slik at de ikke knekker spissen av klipset.

farge: Grønn+svart

Materiale: ABS

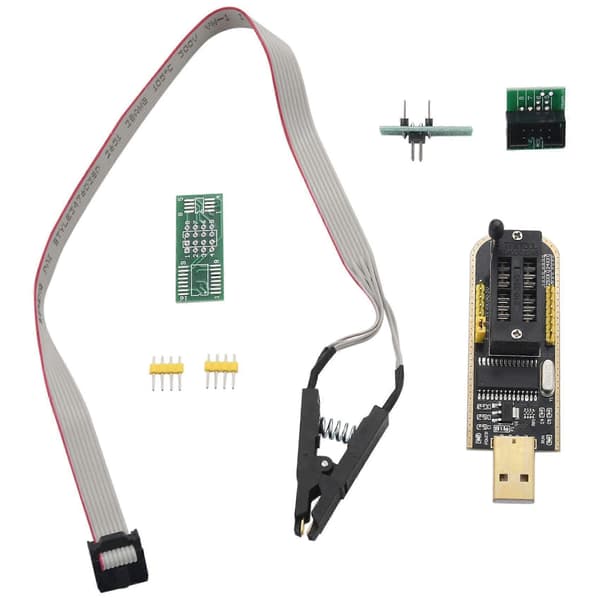

Pakkeinnhold:

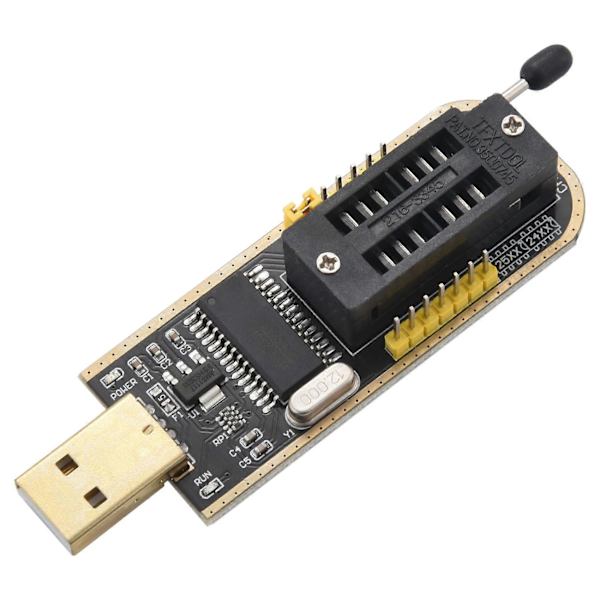

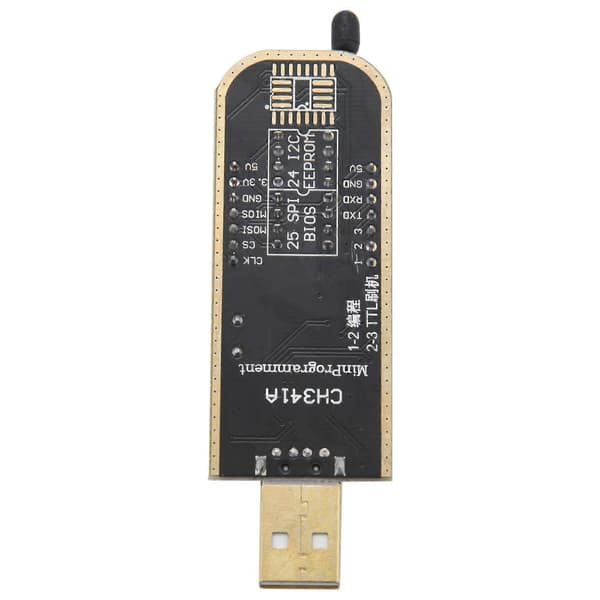

1 x CH341A USB-programmerer

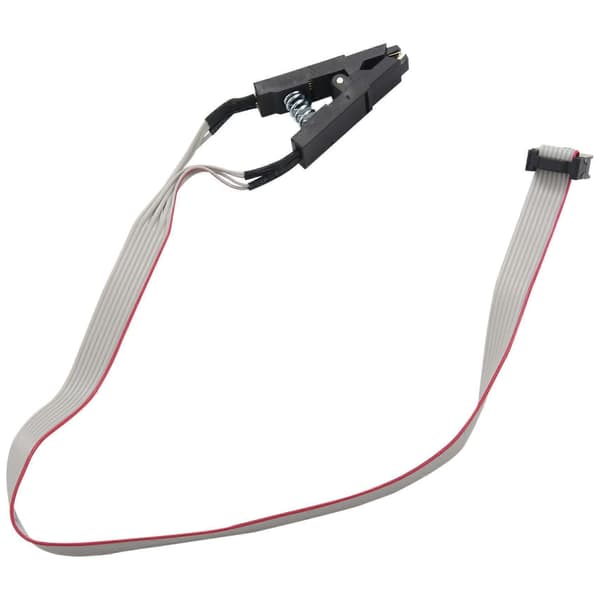

1 x SOP8 SOIC8 Test ip

1 x 8Pin til 8Pin-konverter

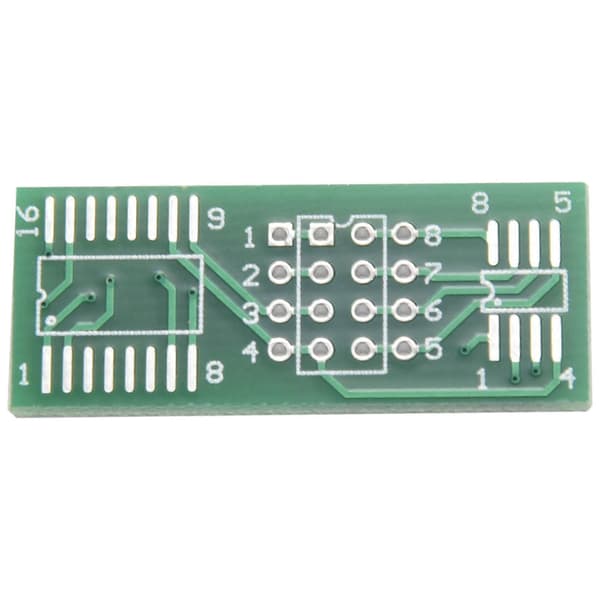

2 x SOP8 SOP16 til 8Pin-konverter

2 x 2,54 mm
