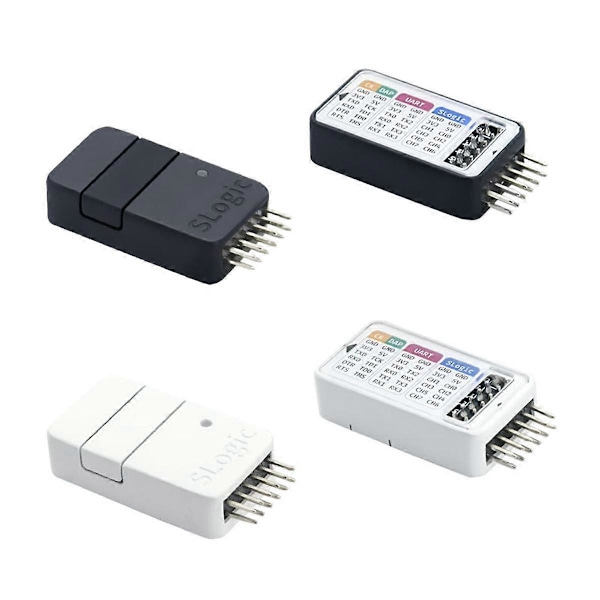

SLogic Combo 8 er et utviklingsverktøy som kombinerer funksjonene til en logisk analysator, CKLink Debugger, -Link Debugger og USB2UART. Du kan bytte funksjoner etter ønske ved å trykke på knappen under bruk.

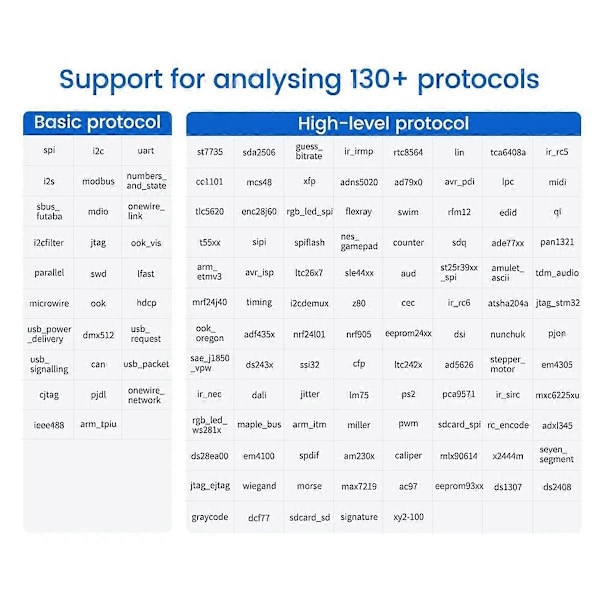

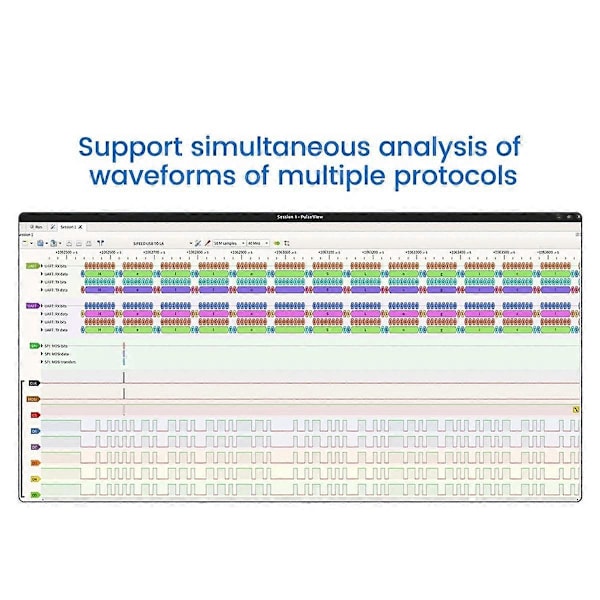

Når den brukes som en logisk analysator, støtter den en maksimal samplingsfrekvens på 80 MHz, og kan samarbeide med vertsdatamaskinen for å analysere de fleste protokoller;
Når den brukes som en UART-modul, støtter den 4 serielle porter samtidig, og støtter en maksimal baudrate på 20M, som kan tilpasses de fleste scenarier der serielle porter brukes;
Bruk som CKLink eller DAPLink Den kan brukes til å feilsøke RISC-V-serien chips og ARM-serien chips, og støtter i tillegg 1 seriell port for å observere logger.

SLogic funksjonsparametere
Logisk analysator: SLogic Combo 8
Maksimalt antall kanaler: 8CH
Maksimal samplingsfrekvens: 80M
Overføringsbåndbredde: 320Mb/s
Samplingmodus: Strøm
Typisk konfigurasjon: 80M@4CH 40M@8CH
Signal inngangsområde: 0~3.6V
Høy- og lavnivåterskel: VIH 2V VIL Mindre enn 0.8V
Merk: Maksimal overføringsbåndbredde for SLogic Combo 8 under Windows-miljø er 160Mb/s, og den typiske konfigurasjonen er 80M@2CH 40M@4CH
CKLink funksjonsparametere
JTAG klokkehastighet: 16M
Typisk dump-hastighet: 1200KB/s
Feilsøk seriell port: opptil 20 Mbps
DAPLink funksjonsparametere
Feilsøk seriell port: opptil 20 Mbps
Typisk brennhastighet: 110KB/s
UART funksjonsparametere
Høyhastighets fire serielle porter
Maksimal baudrate: 2x20Mbps+2x1Mbps
Total båndbredde: 42 Mbps
Materiale: plast
Farge: Hvit

Pakkeinnhold:
1 x SLogic Combo 8 Slogic Analyzer
1 x USB Type-C datakabel
1 x Jumperledning
10 x brikkeklemme

Kun ovennevnte pakkeinnhold, andre produkter er ikke inkludert.
