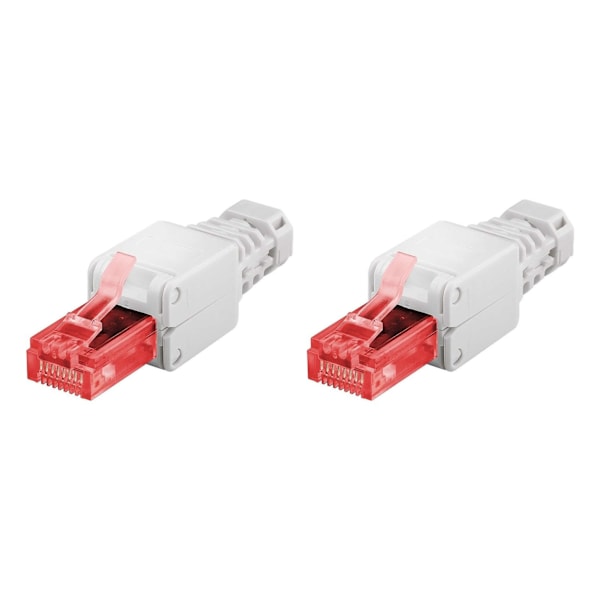

RJ45-kontakt for Cat6-kabel 8p8cFor montering uten verktøy2-pakning

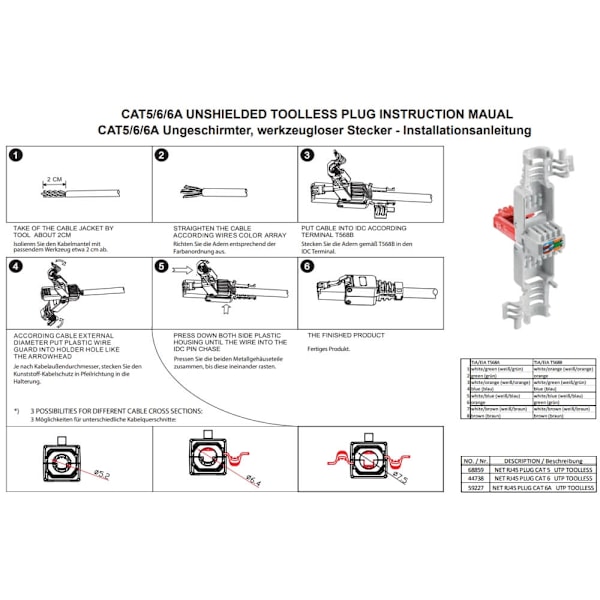

RJ45-kontakt for montering på Cat6 UTP-kabel. Ingen verktøy nødvendig.

Den vanlige måten å koble kabelen på. For å lage en nettverkskabel som går fra en datamaskin til en hub eller switch, brukes en rett TP-kabel. Rett TP-kabel betyr at det samme ledningssettet er i begge kontaktene på kabelen, TIA568A til TIA568A eller TIA568B til TIA568B.

Ikke så vanlig For tilkobling mellom to datamaskiner, mellom to switcher, rutere eller huber eller mellom en datamaskin og en ruter, brukes en krysset TP-kabel. Dette betyr at senderparet og mottakerparet i kabelen er krysset. Med andre ord, TIA568A til TIA568B eller TIA568B til TIA568A.

Svært uvanlig For å koble en nettverkskabel fra en datamaskin til konfigurasjonsporten på for eksempel en ruter, brukes en rollover-kabel. I en slik kabel er den ene kontakten speilet i forhold til den andre.

Sjekk: Du kan se om en nettverkskabel er rett eller krysset ved å holde de to kontaktene ved siden av hverandre og undersøke fargene på lederne. Hvis fargene er plassert på samme måte, er kabelen rett. Ellers er den sannsynligvis krysset. For eksempel kan vi se at ledningen på bildet sannsynligvis er krysset fordi ledningene ikke er på samme sted.
