Produktbeskrivelse:

Antall: 1 sett

Emballasje: plastposeemballasje

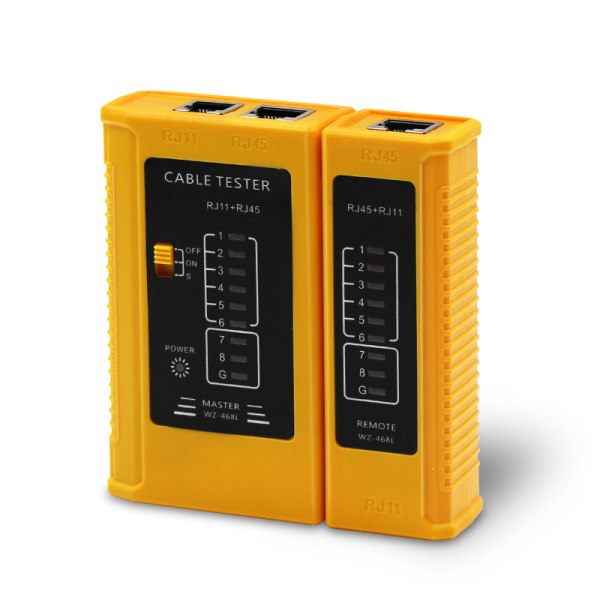

Produktnavn: Internetttelefonstester.

Strømforsyning: 9V batteri (inkludert)

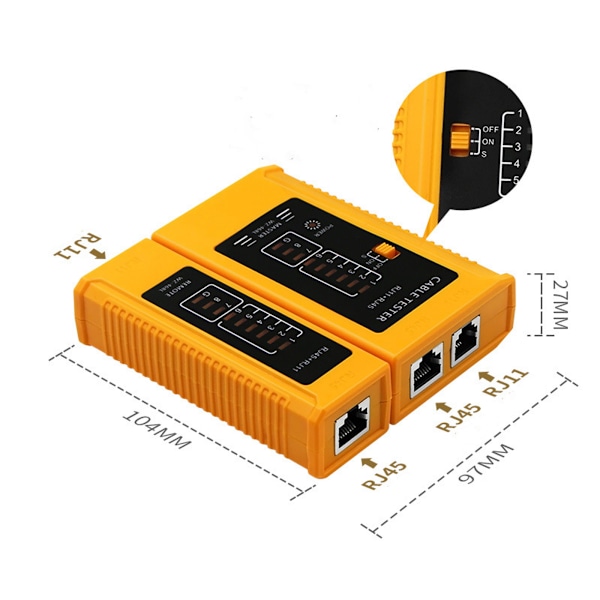

Tatt: RJ11/RJ45

Produktmateriale: PC-materiale.

Farge gul

Vekt: 101G (totalvekt)/136G (totalvekt + batteri)

Formål: RJ11/RJ45 portkabeldeteksjon og feilsøking

Instruksjoner:

1. Funksjon

1. Test tvinnede par 1, 2, 3, 4, 5, 6, 7, 8, G én etter én (par) og skille dem

Bestem hvilken ledning (rett) som er feil, kortslutning eller åpen krets.

2. PÅ-bryteren er den normale tests hastigheten, \"S\" er den raske tests hastigheten, og 0FF er linjetesteren av.

2. Tvinnet par test

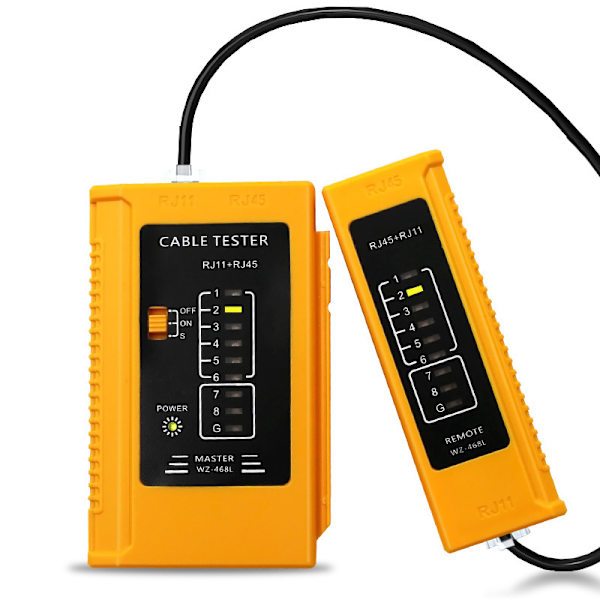

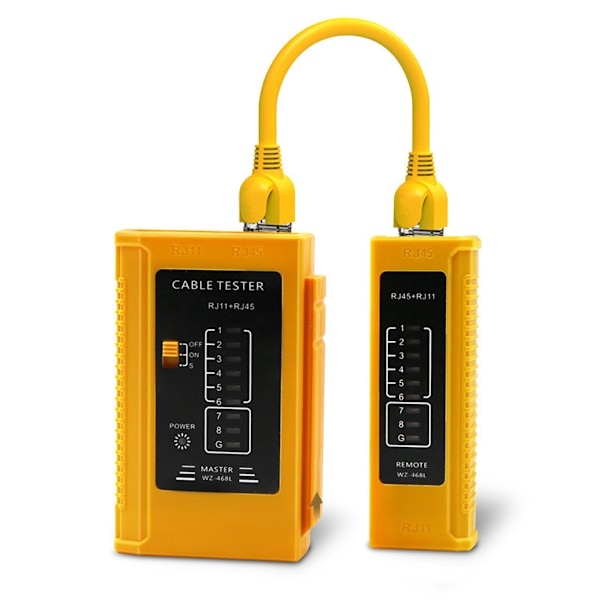

Slå på strømmen, sett nettverkskabelpluggen inn i hovedtester og fjernstester henholdsvis, hovedindikatorlampen endres fra 1

til G blinker én til én, som vist i legenden nedenfor:

Primær tester: 1-2-3-4-5-6-7-8-G

Fjernstester: 1-2-3-4-5-6-7-8-G (RJ45)

1-3-------(RJ11)

Hvis ledningen ikke er normal, vil skjermen vise følgende:

1. Når en av nettverkskablene, for eksempel linje 3, er frakoblet, vil lysene på hovedtester og fjernstestterminal #3 ikke lyse opp.

2. Når flere linjer ikke er koblet til, lyser ikke LED-ene. Når mindre enn 2 nettverkskabler er koblet til, lyser ikke LED-ene.

3. Når nettverkskablene i begge ender er nede, for eksempel linje 2/4 er nede, vil skjermen være som følger:

Hovedtester uendret: 1-2-3-4-5-6-7-8-G

Fjernstestterminalen er: 1-4-3-2-5-6-7-8-G

4. Når to nettverkskabler er kortsluttet, lyser ikke hovedskjermen til testeren, men fjernstestterminalen viser en kortslutning.

De to lysledningene er litt lyse. Hvis det er mer enn 3 ledninger (inkludert 3 ledninger) og det er en kortslutning, vil alle kortsluttede ledninger være

Ingen lys er på
