RF-kortlesermodul MFRC-522 RC522 RFID RF IC-sett

Programmerbar RFID-modul med kort og nøkkelring.

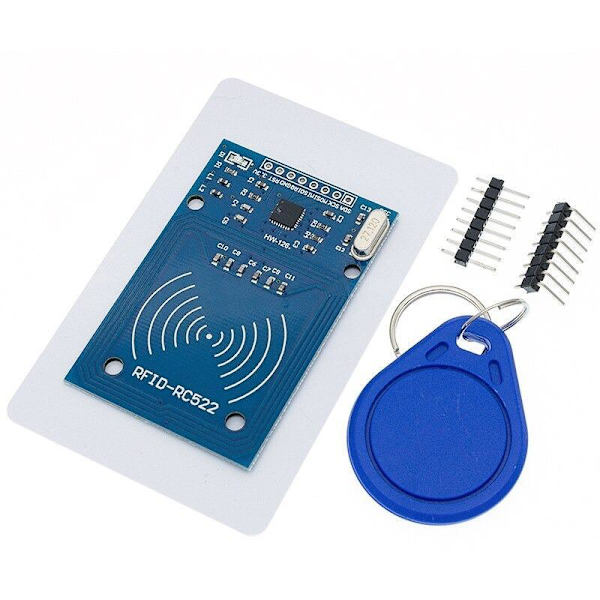

Deler:

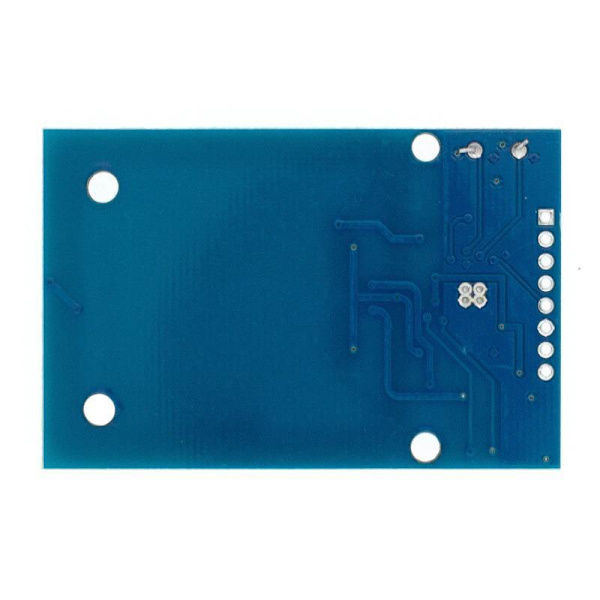

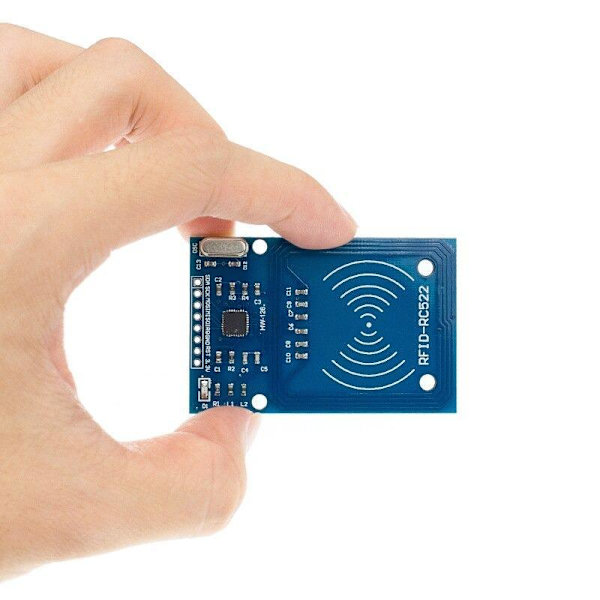

- 1 stk RFID-RC522-modul

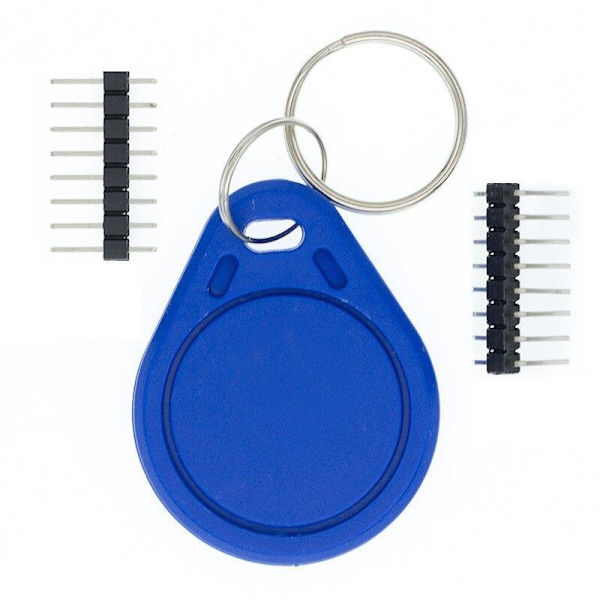

- 1 stk S50-kort
- 1 stk S50 nøkkelring
- 2 tilkoblingspigger

Spesifikasjon:

A, støttende referansemateriale;
B, mainstream-prosessorer (inkludert MSP430F149) RC522-modul for dette applikasjons-C-programmet;
RC522-brikke [Introduksjon]

MF RC522 brukes på 13,56MHz kontaktløs kommunikasjon svært integrert chipkortleser, er NXP for "Three Tables" applikasjonslanseringen av en lavspent, lavkost, liten størrelse og berøringsfri kortleserbrikke, smart instrumentering og bærbar håndholdt enheter utviklet bedre valg. MF RC522 bruker avansert modulasjons- og demodulasjonskonsept fullstendig integrert i alle typer 13,56MHz passive kontaktløse kommunikasjonsmetoder og protokoller. Støtte 14443A-kompatible transpondersignaler. Den digitale delen håndterer ISO14443A-innramming og feildeteksjon. I tillegg støtter raske CRYPTO1-krypteringsalgoritmer, terminologivalidering MIFARE-produkter. MFRC522 støtter MIFARE Series høyere hastighet kontaktfri kommunikasjon, toveis dataoverføringshastigheter opp til 424kbit / s. Som en svært integrert 13,56MHz kortleser ny familie av brikker, MF RC522 MF RC500 og MF RC530 og det er mange likheter, men har også mange funksjoner og forskjeller. Det er mellom vertskommunikasjon ved hjelp av SPI-modus, bidrar til å redusere tilkobling, redusere PCB-kortstørrelse og kostnad.

[Introduksjon] RFID-modul

MF522-AN-modulen vedtar Philips MFRC522 originale leserkretsbrikkedesign, enkel å bruke, lav pris, egnet for utstyrsutvikling, utvikling av avanserte applikasjoner som leserbrukere, behovet for RF-kortterminaldesign / produksjon av brukeren. Denne modulen kan lastes direkte inn i en rekke leserformer. Modulen bruker spenning på 3.3V, gjennom SPI-grensesnittet kan enkle få linjer kobles direkte til brukeren. Enhver CPU-kortkommunikasjonsmodul kan garantere stabilt og pålitelig arbeid, leseravstand;

Elektriske parametere [Introduksjon]

Strøm: 13-26mA / DC 3,3V
Tomgangsstrøm: 10-13mA / DC 3,3V
Søvnstrøm:
