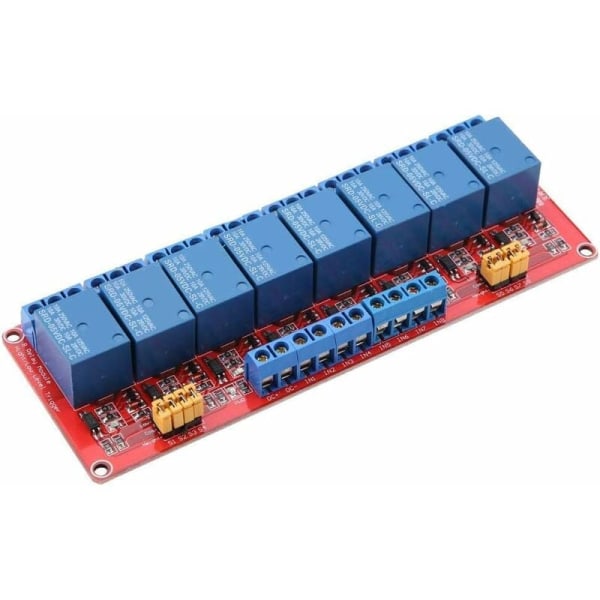

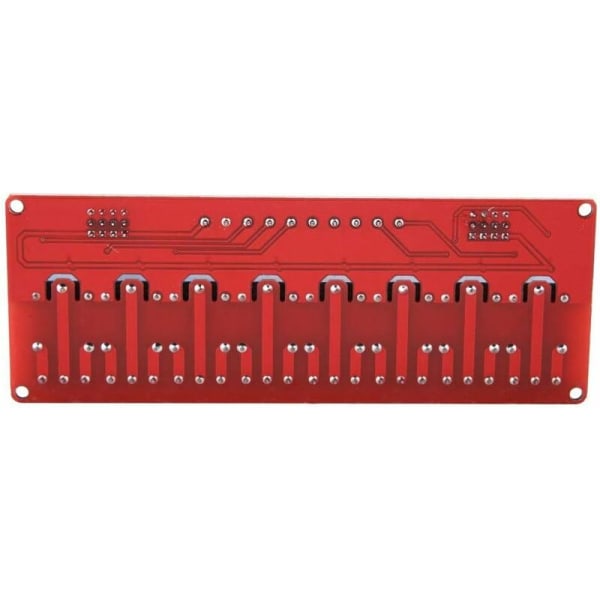

Relémodul - 8-kanals optokopplingsrelémodulbräda 24V hög och låg trigger

beskriv

SMD optokopplingsisolering, stark drivförmåga, stabil prestanda, 5mA triggerström.

Modulens arbetsspänning är 24V

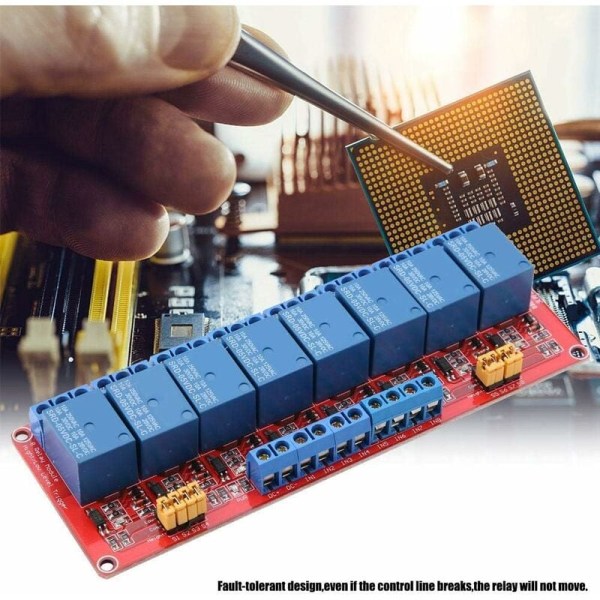

Feltolerant design, även om styrledningen är frånkopplad kommer reläet inte att fungera.

Varje modulväg kan växlas högt eller lågt via bygelinställningar.

< p>Strömindikator (grön), 8-vägs relästatusindikator (röd).

Specifikation:

Vikt: 118g / 4.2oz

Gemensamt gränssnittsbelastning: AC 250 V/10 A, DC 30 V/10 A

Moduldimensioner (L x B x H): 141.5 x 50 x 18.5 mm / 5.6 x 2 x 0.7 tum

Bult hål: 3.1mm; 136 x 44.5 mm (stigning)

Spänning: 24 V

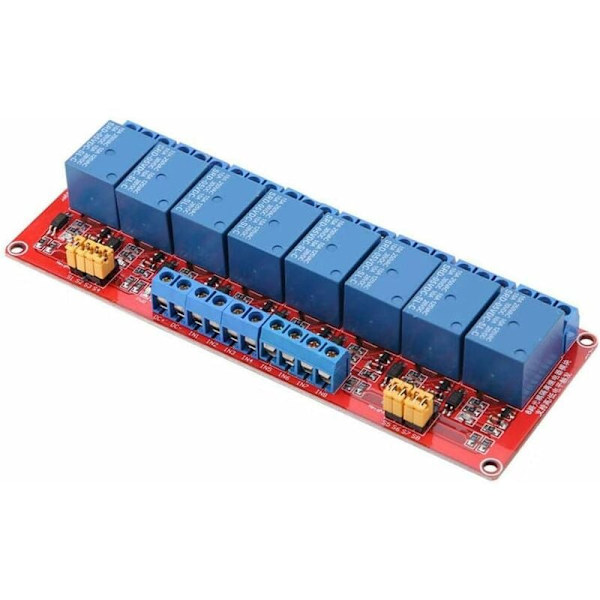

Modulgränssnitt:

1. DC+: anslut till strömförsörjningens positiva pol

2. DC-: anslut till strömförsörjningens negativa pol

3. In1-in8: Enligt inställningarna för varje kanal kan motsvarande relä styras för att stänga de höga och låga nivåerna.

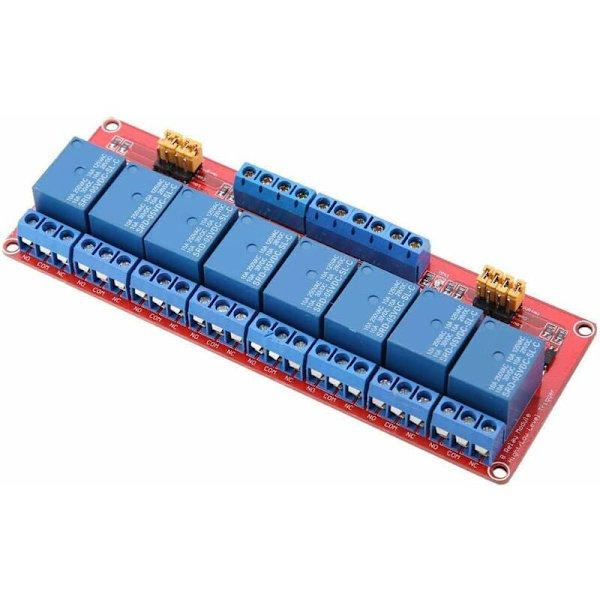

Reläutgångsterminal: det finns 24 linjegränssnitt, alla gränssnitt kan vara direkt anslutna till ledningstrådar, vilket är bekvämt för användare.

1. NO1-NO8: Reläet är normalt ett öppet gränssnitt, reläet är upphängt innan det stängs och det ansluts till COM kort efter stängning;

2. COM1-COM8: gemensamt relägränssnitt;

3. NC1-NC8: normalt stängt relägränssnitt. Sätt i COM innan reläet utlöses och pausa efter att det utlösts.

Terminal för val av hög och låg nivåutlösning:

1. S1-S8 är valet av kontinuerlig hög och låg utlösning av reläer 1-8;

2. När com och kortslutning är anslutna utlöses motsvarande relä av låg nivå, och när com är ansluten med kortslutning hög utlöses den av hög nivå.

Packlista:

1x relämodul
