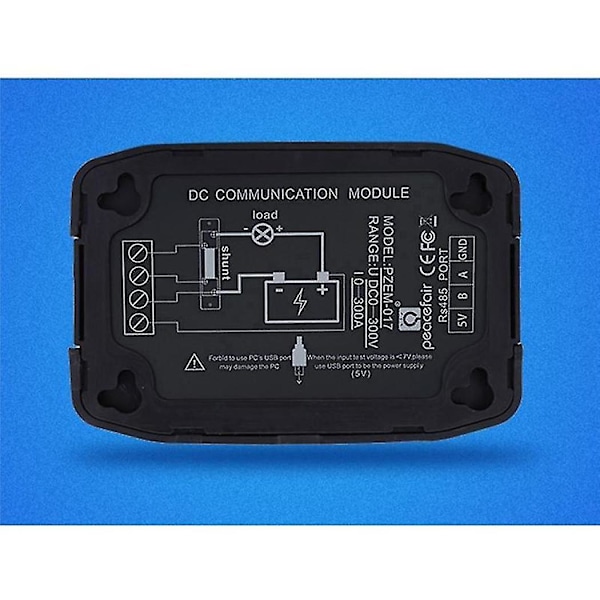

PZEM-017 DC kommunikasjonsmodul, modulen brukes hovedsakelig til å måle DC spenning, strøm, aktiv effekt, frekvens og energiforbruk, modulen er uten skjermfunksjon, dataene leses gjennom RS485 grensesnittet. PZEM-017: Måleområde 50A, 100A, 200A, 300A (strømområdet er avhengig av den eksterne shunt-spesifikasjonen). Vennligst klikk på denne lenken for å laste ned programvaren og brukerhåndboken. Link: http://.mediafire.com/file/vtvevyvattxi5sy/PZEM003%25EF%25BC%258C017-Master-English.zip/file Arbeidsspenning:

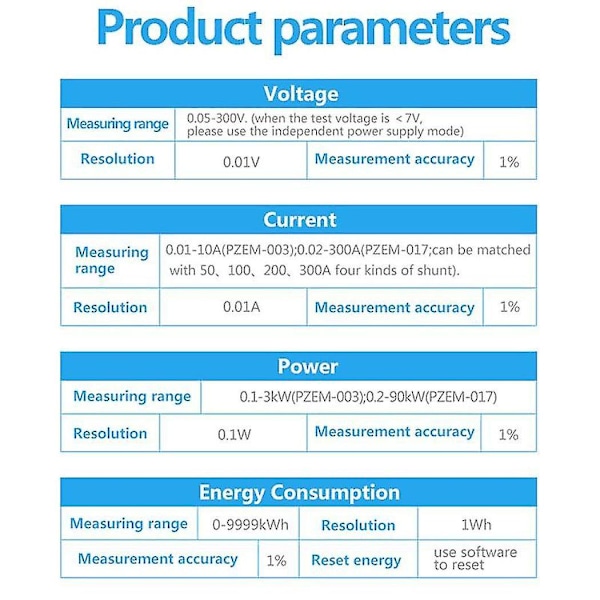

spenning: 0.05 ~300VDC, når testspenningen er mindre enn 7V, vennligst bruk den uavhengige strømforsyningsmodusen, Oppløsning: 0.01V. Testspenning: 0.05 ~300VDC.

Nominell effekt: 0.02A-300A/0.2-90kW.

Målenøyaktighet: 1.0 grade1 Strøm1.1 Måleområde: 0.01-10A(PZEM-003); 0.02-300A(PZEM-017; kan matches med 50, 100, 200, 300A fire typer shunt).1.2

Oppløsning: 0.01A1.3

Målenøyaktighet: 1%2 Effekt2.1 Måleområde: 0.2-90kW(PZEM-017)2.2

Oppløsning: 0.1W2.3

Målenøyaktighet: 1%3 Energiforbruk3.1 Måleområde: 0-9999kWh3.2

Oppløsning: 1Wh3.3

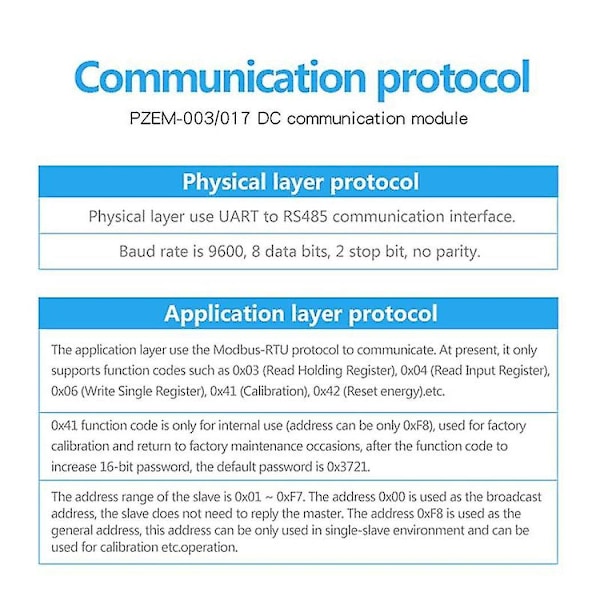

Målenøyaktighet: 1%Tilbakestill energi: bruk programvare for å tilbakestille. Kommunikasjonsgrensesnitt RS485 grensesnitt. Kommunikasjonsprotokoll Fysisk lag protokoll Fysisk lag bruker UART til RS485 kommunikasjonsgrensesnitt. Baud rate er 9600, 8 databiter, 2 stoppbit, ingen paritet. Andre instruksjoner: 1 RS485 grensesnitt er passiv utgang, trenger ekstern tilkobling 5V strømforsyning og den eksterne strømforsyningen bør være større enn 100mA.2

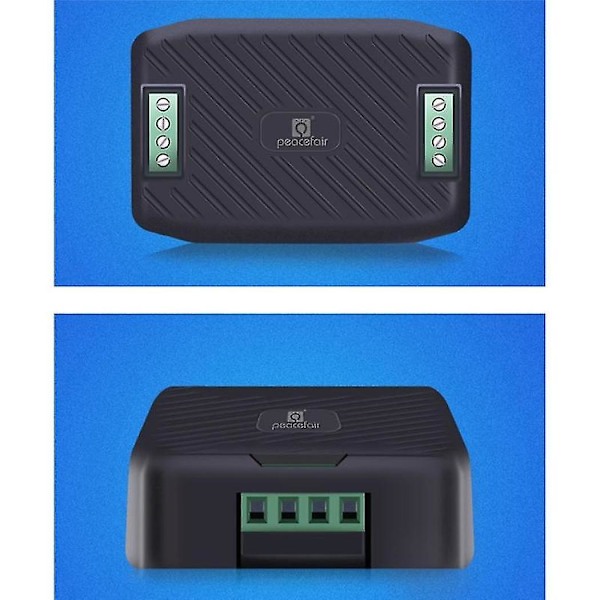

Når inngangstestspenningen er mindre enn 7V, må den levere 5V uavhengig arbeidsspenning gjennom -USB-port;3 Merk: Ikke bruk USB-porten som følger med PC-en din som den uavhengige strømforsyningen, ellers kan det skade PC-en din Farge: svart Materiale: Plast + Metall Størrelse: 90 x 60.5 x 23mm Pakkeinnhold: 1X PZEM-017modul 1X 50A shunt 1X USB-kabel Bare ovennevnte pakkeinnhold, andre produkter er ikke inkludert. Merk:

Lysrefleksjon og forskjellige skjermer kan føre til at fargen på elementet på bildet er litt forskjellig fra den virkelige tingen.

Den tillatte målefeilen er +/- 1-3cm.
