Funksjon:

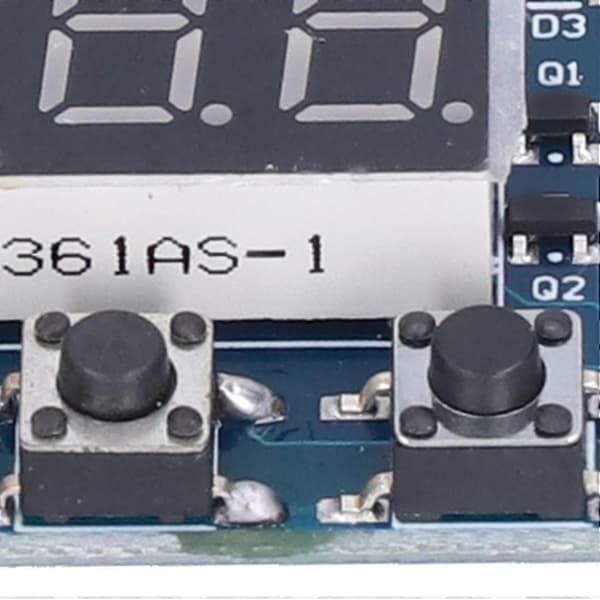

1. 3 uavhengige knapper brukes til å stille inn frekvens, driftssyklus, arbeidsstatus, etc.
2. Støtter kort trykk pluss 1 eller minus 1, langt trykk (rask økning eller reduksjon) enkel betjening
3. UART-kommunikasjonsgrensesnittet sender kommandoer for å oppnå samme funksjon som knappen. Etter at innstillingen er vellykket, vil PWM-statusen tre i kraft umiddelbart.
4. Frekvens og driftssyklus for de to PWM-ene kan stilles inn separat, noe som er spesielt praktisk i ulike intelligente kontrollsystemer.
5. Arbeidsmoduser er delt inn i normal modus, dynamisk modus og UART seriell portmodus.
Spesifikasjon:

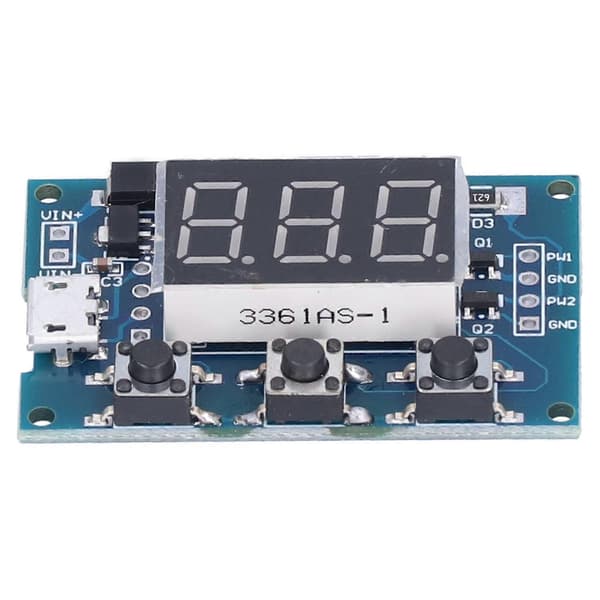

Elementtype: PWM-generator
Uavhengige knapper: 3
UART-kommunikasjonsgrensesnitt: Send kommandoer
To PWM-utganger: Still inn frekvens og driftssyklus
Signallastekapasitet: Ca. 20mA
Signalamplitude: Samme som inngangsspenning
Frekvensnøyaktighet: 0,3%-2%
Ultrahøyfrekvensområde: 1Hz-150KHz
Strømavbruddsminnefunksjon: Avslutt dynamisk modus, parametrene lagres permanent.
Bruksområder: Flere kontrollmetoder og arbeidsmoduser
PWM-frekvens: Innstillingsområde 1HZ-150KHZ
123: 123hz
023: 23hz
12.3: 12.3Khz
1.23: 1.23Khz
123.: 123Khz
0.23: 0.23Khz
0: Den tilsvarende PWM holder lavt nivå
100: Den tilsvarende PWM holder høyt nivå
1-99: Den tilsvarende PWM-driftssyklusen er 0,01-0,99.
Pakkeliste:
1 x motordrivmodul
