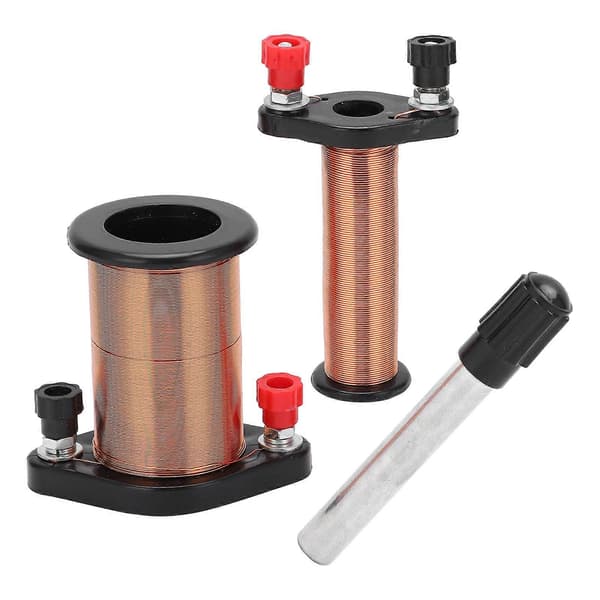

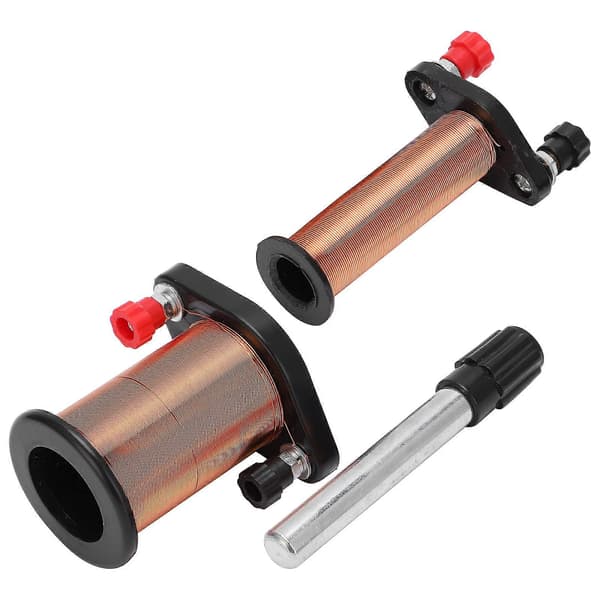

Elementtype: Elektromagnetisk induksjonsspole\r
Materiale: PVC+Messing\r
Formål: Fysikkeksperiment for ungdomsskole og videregående skole\r
Gjeldende eksperimenter: Studer elektromagnetisk induksjon, verifiser Lenz' lov, studer magnetisk induksjonsfenomen\r
Ytre diameter på hullet i bunnen av den originale spolen er: Ca. 221 mm / 0,90,04 tommer\r
Indre diameter på hullet i bunnen av den originale spolen er: Ca. 130,5 mm / 0,50,02 tommer\r
Høyden på det runde hullet i bunnen av den originale spolen: Ca. 60 mm / 2,4 tommer\r
Diameteren på hullet i bunnen av den sekundære spolen er: Ca. 351 mm / 1,40,04 tommer\r
Indre diameter på det sirkulære hullet i bunnen av den sekundære spolen er: Ca. 491 mm / 1,90,04 tommer\r
Høyden på det runde hullet i bunnen av den sekundære spolen: Ca. 80 mm / 3,1 tommer\r
Myk kjernelengde: Ca. 85 mm / 3,3 tommer\r
\r
\r
Slik bruker du:\r
1. Studer fenomenet elektromagnetisk induksjon: koble de to endene av den sekundære spolen B til de to terminalene på ammeteret med ledninger;\r
Når du bruker den ene enden av stangmagneten til raskt å sette inn (eller trekke ut) den sekundære spolen, blir galvanometerets pekere avbøyd, noe som indikerer at det er en indusert strøm i den sekundære spolen på dette tidspunktet. Dette fenomenet kalles elektromagnetisk induksjon. Tvert imot, hvis magneten er fast, vil bevegelsen av hjelpespolen også produsere det samme fenomenet\r
2. Verifiser Lenz' lov\r
(1) Eksperimentell metode: Observer endringen i strømretningen som er angitt i galvanometeret når magneten settes inn eller trekkes ut, og når magnetens polaritet endres;\r
(2) Koble den originale spolen til en 3-4V DC strømforsyning, og sett en enkeltpolet bryter og en 109 skyvemotstand i serie i kretsen. Det samme fenomenet oppstår når den originale spolen brukes i stedet for magneten for å gjøre ovennevnte eksperiment. Å endre retningen på strømmen som strømmer inn i den primære spolen vil endre retningen på indusert strøm i den sekundære spolen.\r
(3) I henhold til enheten på bildet (2), sett først den primære spolen inn i den sekundære spolen, og slå deretter på den primære spolen. Når bryteren nettopp er slått på eller nettopp slått av, endres den magnetiske fluksen som passerer gjennom det sekundære linjediagrammet, som også oppstår på dette tidspunktet. Strømmen induseres, og strømretningen er motsatt. Endre retningen på strømmen som strømmer inn i den primære spolen og gjør dette eksperimentet på nytt, retningen på den induserte strømmen i den sekundære spolen vil også endres.\r
(4) I henhold til enheten på bildet (2), sett den primære spolen inn i den sekundære spolen og koble til kretsen, og bruk deretter skyvemotstanden til raskt å endre strømstyrken gjennom den primære spolen (øke eller redusere), og den sekundære spolen vil også generere en indusert strøm, og retningen på den induserte strømmen er den samme som bilde (3).\r
Syntetiser de ovennevnte eksperimentelle resultatene og analyser dem for å verifisere Lenz' lov.\r
3. Studer fenomenet magnetisk induksjon\r
Sett den primære spolen i ovennevnte bilde 2-enhet inn i den sekundære spolen og vent til den står stille. Det er ingen indusert strøm i den sekundære spolen. På dette tidspunktet setter du inn eller trekker ut den myke jernkjernen C inn i eller ut av det sentrale hullet i den primære spolen, den myke jernkjernen er magnetisert, og magnetfeltet øker eller reduseres. Endringen i den magnetiske fluksen i den sekundære spolen genererer også indusert strøm. Dette eksperimentet kan forklare både magnetisk induksjon og elektromagnetiske induksjonsfenomener. Under eksperimentene i enhetsbildet (2), sett den myke jernkjernen inn i det sentrale hullet i det originale linjediagrammet for demonstrasjon, og den induserte strømmen i den sekundære spolen vil øke effekten mer åpenbart.
