Denne modulen brukes hovedsakelig til å måle DC-spenning, strøm, aktiv effekt, frekvens og energiforbruk. Modulen har ingen skjermfunksjon, dataene leses via RS485-grensesnittet.\r
\r
Funksjoner:\r
\r
Den brukes hovedsakelig til å måle DC-spenning, strøm, aktiv effekt, frekvens og energiforbruk.\r
Strømmålingsområdet er 50A, 100A, 200A, 300A avhengig av den eksterne shunt-spesifikasjonen.\r
Det er 10 forskjellige sett å velge mellom, nok til å dekke dine forskjellige behov.\r
Fysisk lag bruker UART til RS485 kommunikasjonsgrensesnitt, baud rate er 9600, 8 databiter, 2 stoppbit, ingen paritet.\r
Applikasjonslaget bruker ModbusRTU-protokollen til å kommunisere, den støtter bare funksjonskoder som 0x03, 0x04, 0x06, 0x41, 0x42, etc.\r
Spenningsterskel kan stilles inn, deles inn i høyspenning og lavspenningsterskel, når den målte spenningen overskrider terskelen, kan den alarmere.\r
\r
Spesifikasjon:\r
Merke: PEACEFAIR\r
Modell: PZEM-017\r
Spenning:\r
\r
Måleområde: 0,05-300V (Når testspenningen er 7V, vennligst bruk den uavhengige strømforsyningsmodusen)\r
Oppløsning: 0,01V\r
Målenøyaktighet: 1%\r
Strøm:\r
\r
Måleområde: 0,02-300A (Kan matches med 50A, 100A, 200A, 300A fire typer shunt)\r
Oppløsning: 0,01A\r
Målenøyaktighet: 1%\r
Effekt:\r
\r
Måleområde: 0,2-90kW\r
Oppløsning: 0,1W\r
Målenøyaktighet: 1%\r
Energiforbruk:\r
\r
Måleområde: 0-9999kWh\r
Oppløsning: 1Wh\r
Målenøyaktighet: 1%\r
Tilbakestill energi: Bruk programvare for å tilbakestille\r
Overspenningsalarm:\r
\r
Standard høyspenningsterskel: 300V\r
Standard lavspenningsterskel: 7V\r
Kommunikasjonsgrensesnitt: RS485-grensesnitt\r
Arbeidstemperatur: -20~60\r

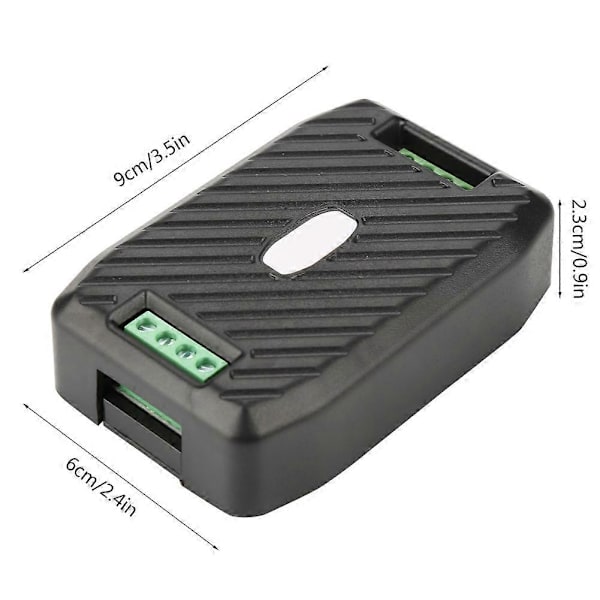

Produktstørrelse: Ca. 9*6*2.3cm/3.5*2.4*0.9inch\r
Vekt: Ca. 77g~287g / 2.7oz~10.1oz\r
Registeradresse Beskrivelse Oppløsning\r
0x0000 Spenningsverdi 1LSB tilsvarer 0,01V\r
0x0001 Strømverdi 1LSB tilsvarer 0,01A\r
0x0002 Effektverdi lav 16 bits 1LSB tilsvarer 0,1W\r
0x0003 Effektverdi høy 16 bits\r
0x0004 Energiverdi lav 16 bits 1LSB tilsvarer 1Wh\r
0x0005 Energiverdi høy 16 bits\r
0x0006 Høy spenningsalarmstatus 0xFFFF er alarm, 0x0000 er ikke alarm\r
0x0007 Lav spenningsalarmstatus 0xFFFF er alarm, 0x0000 er ikke alarm\r
\r
\r
\r
Registeradresse Beskrivelse Oppløsning\r
0x0000 Høy spenningsalarmterskel (5~350V),\r
standard er 300V 1LSB tilsvarer 0,01V\r
0x0001 Lav spenningsalarmterskel 1~350V,\r
standard er 7V 1LSB tilsvarer 0,01V\r
0x0002 Modbus-RTU adresse Området er\r
0x0001~0x00F7\r
0x0003 Strømområdet 0x0000: 100A\r
0x0001: 50A\r
0x0002: 200A\r
0x0003: 300A\r
\r
\r
\r

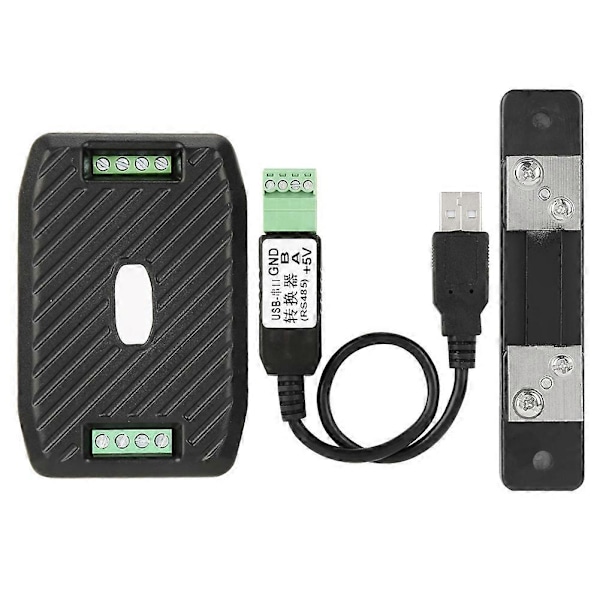

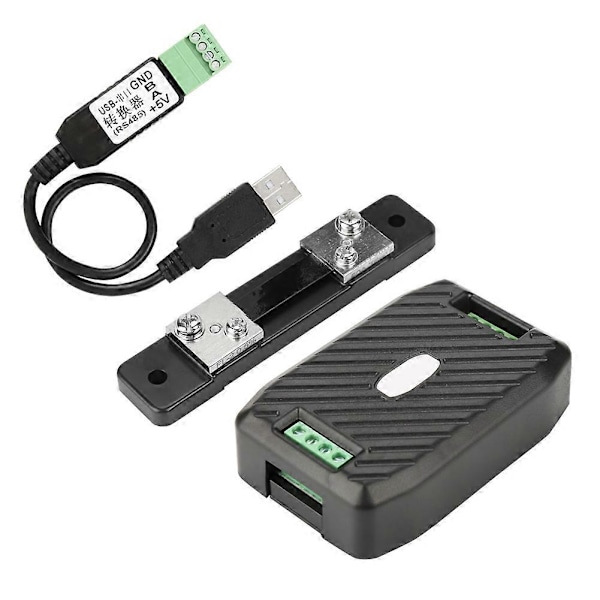

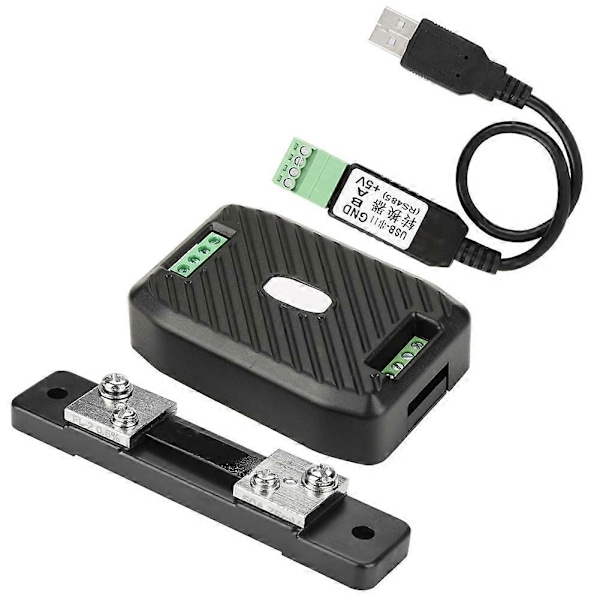

Valgfritt sett\r
#1 1 x DC Forbruksmåler\r
#2 1 x DC Forbruksmåler\r
1 x RS485 til USB-kabel\r
#3 1 x DC Forbruksmåler\r
1 x 50A Shunt\r
#4 1 x DC Forbruksmåler\r
1 x 100A Shunt\r
#5 1 x DC Forbruksmåler\r
1 x 200A Shunt\r
#6 1 x DC Forbruksmåler\r
1 x 300A Shunt\r
#7 1 x DC Forbruksmåler\r
1 x RS485 til USB-kabel\r
1 x 50A Shunt\r
#8 1 x DC Forbruksmåler\r
1 x RS485 til USB-kabel\r
1 x 100A Shunt\r
#9 1 x DC Forbruksmåler\r
1 x RS485 til USB-kabel\r
1 x 200A Shunt\r
#10 1 x DC Forbruksmåler\r
1 x RS485 til USB-kabel\r
1 x 300A Shunt\r
\r
Merk:\r
\r
RS485-grensesnittet er passiv utgang, trenger ekstern tilkobling av 5V strømforsyning og den eksterne strømforsyningen bør være 100mA.\r
Når inngangstestspenningen er mindre enn 7V, må den levere 5V uavhengig arbeidsspenning via USB-porten.\r
IKKE bruk USB-porten som følger med PC-en din som den uavhengige strømforsyningen, ellers kan det skade PC-en din.
