1、PE4302 er en høylinjær, 6-bits digital RF-trinndemper med \"DSA\" som varierer fra 0,5 dB trinn til 31,5 dB. 2、Frekvensområdet dempes fra DC-4000MHz. Denne 50 ohm RF DSA gir parallelle og serielle CMOS-kontrollgrensesnitt som opererer på en enkelt 3 volts forsyning. 3、Opprettholder høy dempningsnøyaktighet for frekvens og temperatur. 4、Den har også et unikt kontrollgrensesnitt som lar brukeren velge den innledende dempningstilstanden ved oppstart. 5、Den har et skjermet deksel og en anti-revers beskyttelsesdiode, pålitelig i bruk.
Varetype: RF-dempemodul
Materiale: Plast
Produktapplikasjon:
PE4302 er en høylinjær, 6-bits digital RF-trinndemper med \"DSA\" som varierer fra 0,5 dB trinn til 31,5 dB. Frekvensområdet dempes fra DC-4000MHz. Denne 50 ohm RF DSA gir parallelle og serielle CMOS-kontrollgrensesnitt som opererer på en enkelt 3 volts forsyning og opprettholder høy dempningsnøyaktighet for frekvens og temperatur. Den har også et unikt kontrollgrensesnitt som lar brukeren velge den innledende dempningstilstanden ved oppstart. Den har et skjermet deksel og en anti-revers beskyttelsesdiode.
Tekniske indikatorer
1. Forsyningsspenning: 5V DC (typisk strømverdi 5mA)
2. Programmerbart forsterkningsdempningsområde: 0 til 31,5DB Trinn 0,5DB Inngangs- og utgangsimpedans: 50 ohm
3. Modulen støtter parallellport og seriell portmodus og oppstartsstatusvalgfunksjon
4. Båndbredde: 1MHz til 4GHz (dempningsverdien er forskjellig ved forskjellige frekvenser, se S21-kurveindikatoren for detaljer)
5. Med metallskjerming
Ulike moduskonfigurasjoner
1. Seriell moduskonfigurasjon: koble fra J5 J7 J6 kort J4
Tre-leder seriell modus, pinnene er: GND DATA CLK LE 3.3V
2. Parallellport C0.5-C16 kontrollmoduskonfigurasjon: koble fra J4 J7 kort J5 J6
3. Parallellport PUP kontrollmoduskonfigurasjon: koble fra J4 J5 kort J7 J6
Vektornettverksanalysatoren måler S21 (under forskjellige dempningsverdier)

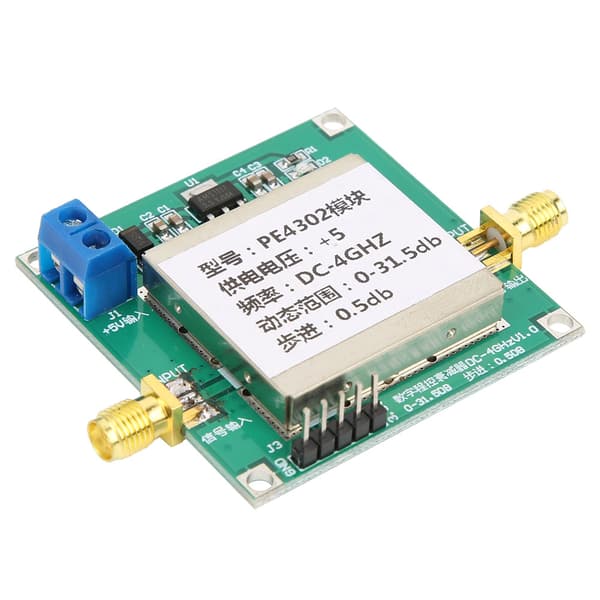

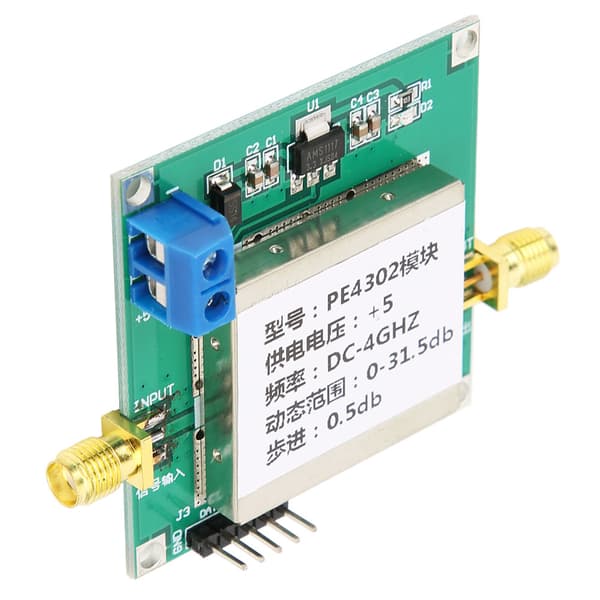

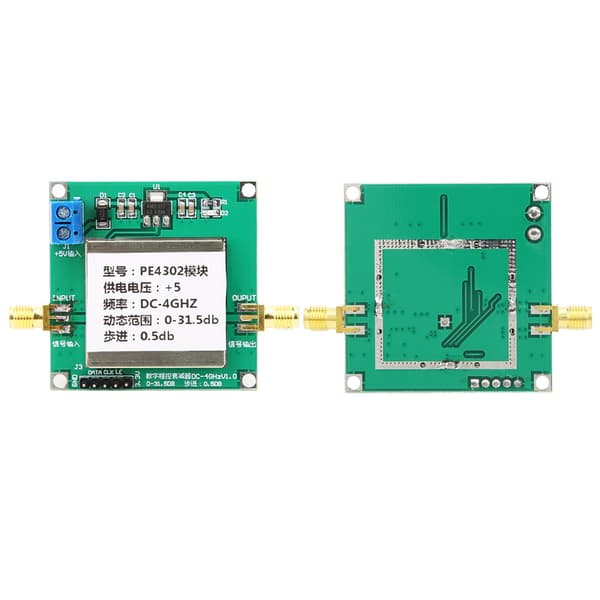

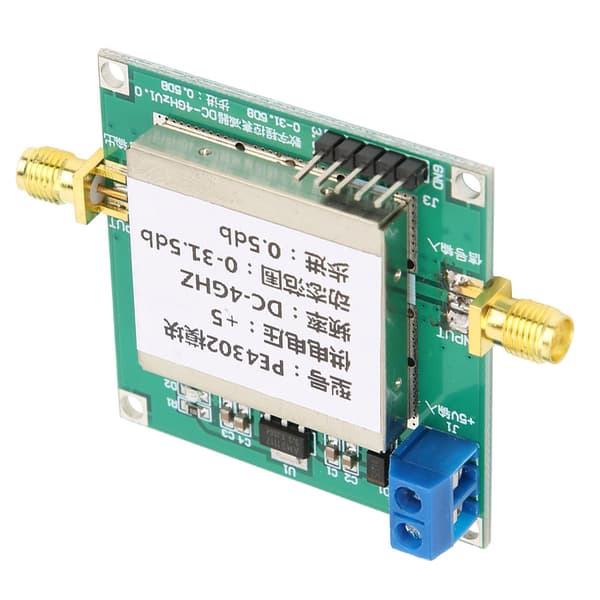

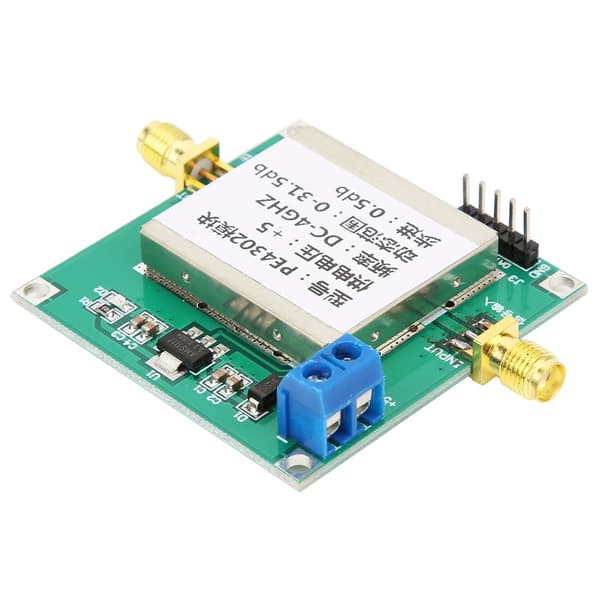

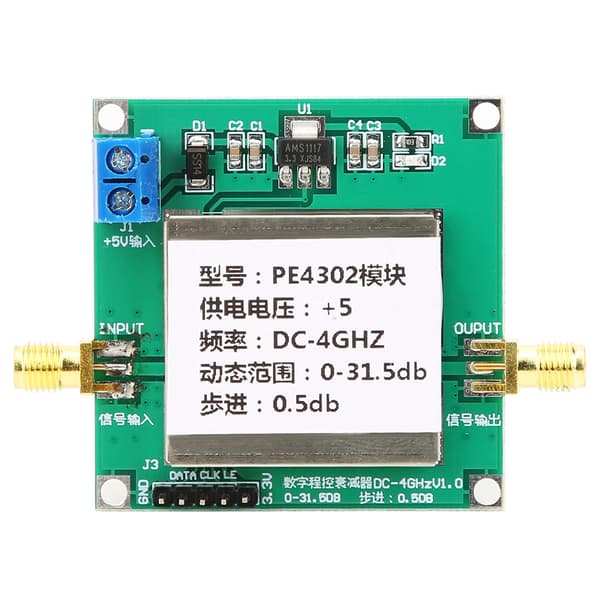

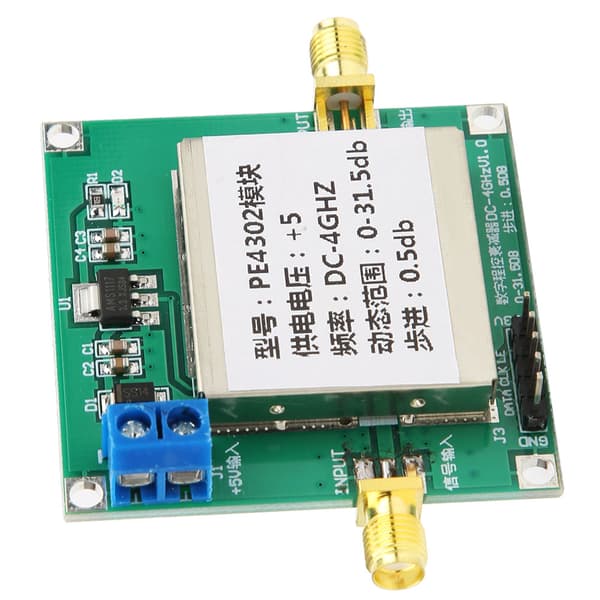

1 x PE4302 Digital RF-dempemodul
