Beskrivelse:

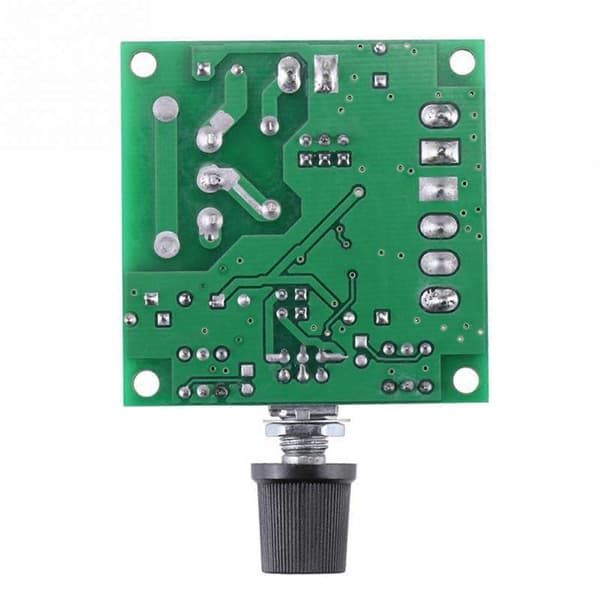

Denne modulen leveres som et signal for trinnmotordrift. For å styre trinnmotoren må du også ha drivenheten for å bruke den.
Kontrolleren har totalt tre typer frekvenssignaler, høy, medium og lav, som kan brukes til å velge bygel.
Måling av frekvens kan skje med PUL og felles katodeterminal (GND) to.
PUL + og PUL- pulserende positiv og negativ; EN + og EN- er for å aktivere de positive og negative terminalene; DIR + og DIR- er de positive og negative retningene. Disse seks linjene er koblet til for å drive tilsvarende puls, retning, så seks mulige.
Motorens forover- og bakoverbevegelse kan styres ved å trykke på knappen. Motorens hastighet kan styres ved å justere potensiometerets frekvens.
Spesifikasjon:
Materiale: Metall+Plast
Strømforsyning: 15-160VDC eller 5-12VDC. Hvis du bruker 5-12VDC strøm, koble den positive enden til DC 5-12V Input, den negative enden til Common Cathode End.
Frekvens: Høy: 5.8KHZ-127KHZ, Medium: 590HZ-15.8KHZ, Lav: 82HZ-2.3KHZ
Størrelsestabell:
73x51x37mm/2.87x2.01x1.46tommer
Pakken inneholder:
1x PWM Pulssignalgenerator
