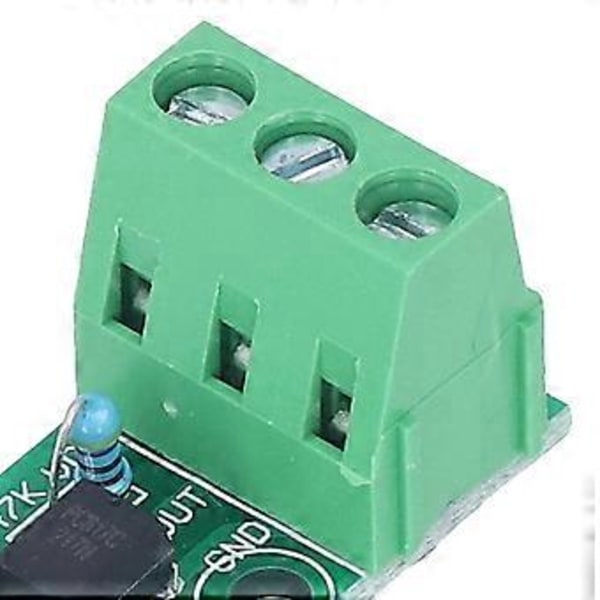

Funksjon:1. DETEKTERER TTL-NIVÅ PÅ UTGANG: TTL-nivået på utgangen kan detekteres av en mikrokontroller, strømforsyningen kan være 35V, kan også kobles til PLC 24V nivå2. PLC TERMINAL: Når du kobler til PLC-inngangsterminalen, kobles COM-terminalen på PLC-en til 24V-inngangsterminalen på strømforsyningen, koble signalutgangen OUT på kortet, og GND på optokoblerkortet kobles til den negative polen på strømforsyningen3. MED 2P OG 3P TERMINAL: Den grønne 2P 5.0 terminalen er koblet til spenning, og 3P terminalen er koblet til inngangen på mikrokontrolleren4. STABILE HØYE OG LAVE NIVÅER PÅ UTGANG: Kan brukes til å detektere eksistensen av AC-strøm, og stabilt sende ut høye og lave nivåer (NPN-utgang)5. LED-LYSINDIKATOR: Når det er spenningsinngang, lyser LED-en, optokobleren slås på og utgangen er lav. Når det ikke er spenningsinngang, er LED-en av, optokobleren er ikke tilkoblet. Utgangen trekkes høy av motstandenSpesifikasjon:Elementtype: Opto Isolator ModulMateriale: PCB.Pakkeliste:1 x Opto Isolator ModulMerk:Når modulen brukes, bør den plasseres i et tørt og ventilert miljø med god isolasjonsbeskyttelse.
