J1939-9Pin til OBD OBD2 OBDII

Den har integrert de grunnleggende diagnosefunksjonene til J1939 standard heavy-duty kommunikasjonsprotokoller.

J1939 er den anbefalte praksisen for kjøretøybuss som brukes til kommunikasjon og diagnostikk mellom kjøretøykomponenter.

9-pinners hun Deutsch-kontakter er nå tilgjengelige i en rekke applikasjoner drevet av: kjøretøy (på og utenfor vei), marin fremdrift, kraftproduksjon og industriell pumpepinne

Pin B er en kraftledning. Utgangen er 12V 24V eller andre, som avhenger av kraften til kjøretøyet ditt. Så sørg for at enhetene dine støtter kjøretøyets spenning.

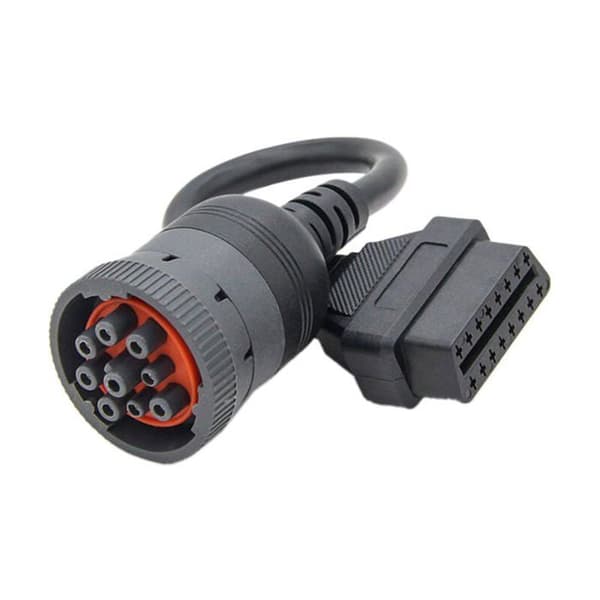

Tilkobling: OBD2 16-pinners hun til J1939-9Pin

AWG: 26awg

Pin Definisjon:

Pin A: Jord

Pin B: Strøm, 12V eller 24V som avhenger av produksjonen av dine lastebiler/kjøretøy.

Pin C: CAN1/J1939+

Pin D: CAN1/J1939-

Pin E: CAN1/J1939 Shield

Pin F: J1708/J1587 Høy

Pin G: J1708/J1587 Lav

Pin H: Nullz

Pin I: Null for Port J på Lastebiler/Kjøretøy Socket kjøretøy.

Applikasjon:

J1939 CAN BUS Diagnoseenhet (for lastebiler);

J1939 Karosseribygger CAN Bus Monitor (for lastebiler);

J1939 Grensesnitt Industriell Motorenhet;

ISOBUS Kontrollenheter;

Universal CAN Bus Kontroller;

CAN Gateway og Bus Simulator;

Rer:

1) På lastebil/kjøretøycarrier designer produsenter portene H og J for seg selv.

Så vi setter Pin H og Pin I til Null, vanligvis ikke nyttig. Her er pin I for port J på lastebiler/kjøretøy.

For eksempel, hvis kjøretøyspenningen din er 24V, bør GPS-trackeren eller andre enheter også støtte 24V spenning.

Materiale: Plast

Størrelse: 295*40*30mm

Farge: Svart

Pakkeinnhold:

1 * 16 Pin til J1939 9 Pin Kabel

Bare ovennevnte pakkeinnhold, andre produkter er ikke inkludert.

Merk: Lysfotografering og forskjellige skjermer kan føre til at fargen på elementet på bildet er litt forskjellig fra den virkelige tingen. Den tillatte målefeilen er +/- 1-3 cm.
