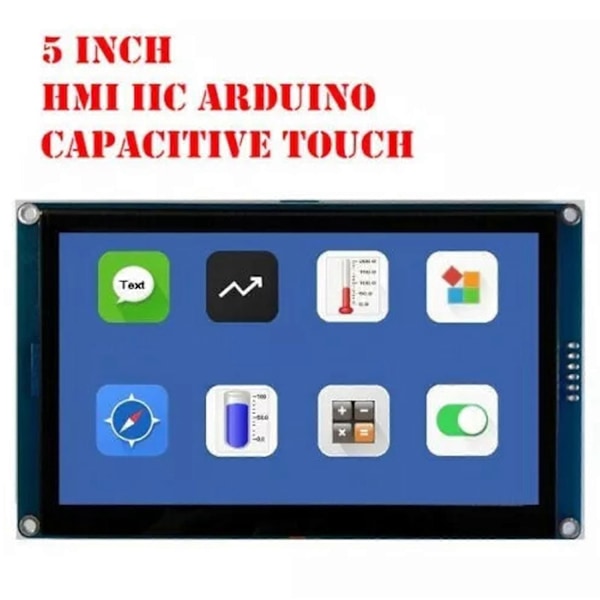

H50B-I er en I2C-grensesnitt 5-tommers TFT fargeskjermmodul. Modulen har 128M bit minne, kan lagre BMP-bilder og ressursfiler. Med det fleksible grensesnittmoduset og enkle og praktiske bruksanvisninger, kan hele det manuelle interaktive grafiske grensesnittet dannes ved hjelp av berøringsskjerm.

(1) innebygd minnekapasitet: 128Mbit

Skrift okkuperer 16Mbit, den gjenværende plassen 112Mbit brukes til å lagre ressursdata.

(2) integrert grafikkfunksjon

LCD-skjermer for å sende kommandoer og koordinatparametere, kan oppnås i punkt, linje,

kvadrat, sirkel, knapp, form, redigeringsboksdisplay. Inneholder tekst, knapper, redigeringsboks, avmerkingsboks, skyveknapp, termometer, vannstandsmåler, kurvebølgeform, linjal, batteri og andre kontroller.

Funksjoner:

Humant brukergrensesnitt

Programvare integrerer vanlige ikoner, knapper og redigeringsbokser, etc.

Skjermen støtter vanlige operasjoner som skalering, tekstredigering og klipp og lim

Redigeringsprogramvare tildeler ID-er for hver side, kontroller

Innebygd instruksjonstestverktøy og berøringsskjermtestverktøy for å forbedre utviklingseffektiviteten

Høyhastighets nedlasting av binære BIN-filer ved hjelp av USB til serielle verktøy

Innebygd minnekapasitet: 128Mbit, Skrift okkuperer 16Mbit, den gjenværende plassen 112Mbit brukes til å lagre ressursdata.

Integrert grafikkfunksjon

LCD-skjermer for å sende kommandoer og koordinatparametere, kan oppnås i punkt, linje,

kvadrat, sirkel, knapp, form, redigeringsboksdisplay. Inneholder tekst, knapper, redigeringsboks, avmerkingsboks, skyveknapp, termometer, vannstandsmåler, kurvebølgeform, linjal, batteri og andre kontroller.

Beskrivelse

1.Display dot matrix 480*RGB*272 Dots

3.LCD Størrelse 5 tommer

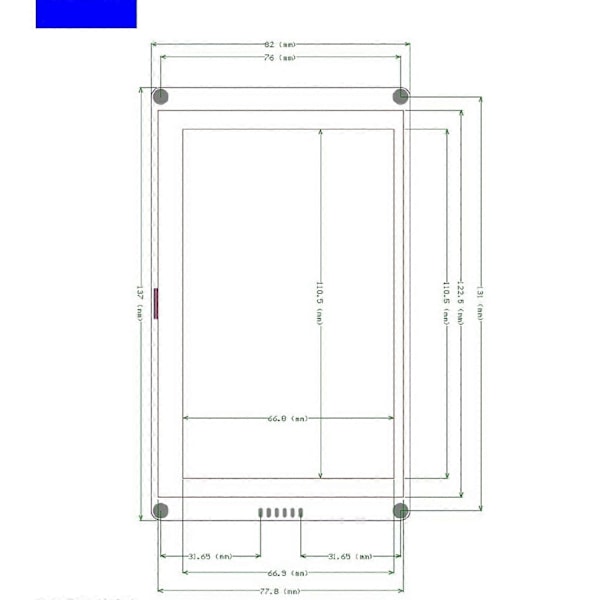

3.LCM Ytre dimensjon 82(L)*137(W) mm

4.Dynamisk visningsområde 66(L)*110(W) mm

5.Pikselstørrelse 0.18(L)*0.18(W) mm

6.Pikselkomponent a-Si TFT

7.LCD-modus 65 k TFT 16 bit farge

8.Visuell vinkel 12 oclock

9.Bakgrunnsbelysning Hvit led

10.Modul strømforsyning 5 V

Pakken inkluderer:

1 x Ny 5 HMI I2C LCD-skjermmodul Kapasitiv berøringsskjerm

1 x USB-nedlastingskabel

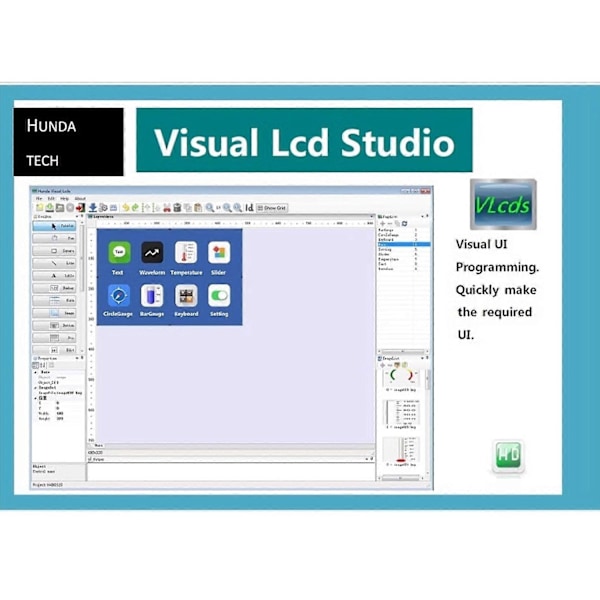

Gi datablad, arduino testkode, visuell LCD studio programvare
