1、CHIP OG HASTIGHET: Nettverksrelémodulen har en moden og stabil 32-biters MCU STM32F103C6T6-chip, W5500 all maskinvare D CP eller P protokollstakk Ethernet-chip, som støtter 10/100M bps hastighet 2、TEKNISKE PARAMETERE: Nettverksrelémodulen støtter standard RTU-protokoll. Fløyten fungerer som TCP-server og støtter IP-adresse DHCP-funksjon. Portnummeret er 5000. Du kan se modulens IP-adresse via serieporten. Baudraten for UART-kommunikasjon er 115200 3、UTGANGSSIGNAL: Reléomkoblingssignalet støtter manuell, låsing, blitsmodus. Forsinkelsesbasen for låsing eller blits er 0,1S, og den maksimale låsingen eller blitstiden kan stilles inn som 0xFFFFx0,15=6553,5Ss 4、LAGRE OG LESE: Enhetsadressen strekker seg fra 1 til 255, standardadressen er 255, som kan lagres etter strømbrudd. Reléstatus og enhetsadresse kan leses med programvare eller instruksjoner 5、BESKYTTELSESFUNKSJON: Ombord 1 kanal 5V 10A, 250V AC 10A, 3OV DC-relé, kan trekkes kontinuerlig 100 000 ganger, med diodeforurensningsstrømbeskyttelse, responstiden er kort 6、STØTTEDE FUNKSJONER: Ombord strømforsyning og reléomkoblingsindikatorlampe, MCU-tilbakestillingsknapp, reservert UART-serieport og SWD-programskriveport, støtter sekundær utvikling; Strømforsyningsspenningen er DC7‑28V og støtter 5,08 mm terminalstrømforsyning med inngang uten omvendt tilkoblingsbeskyttelse

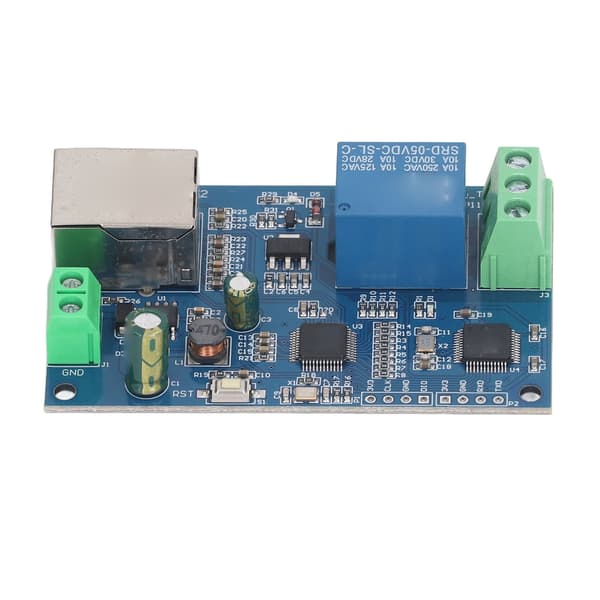

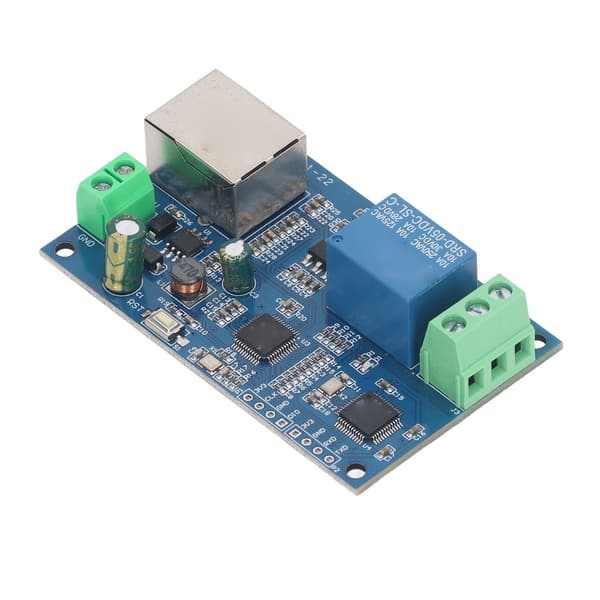

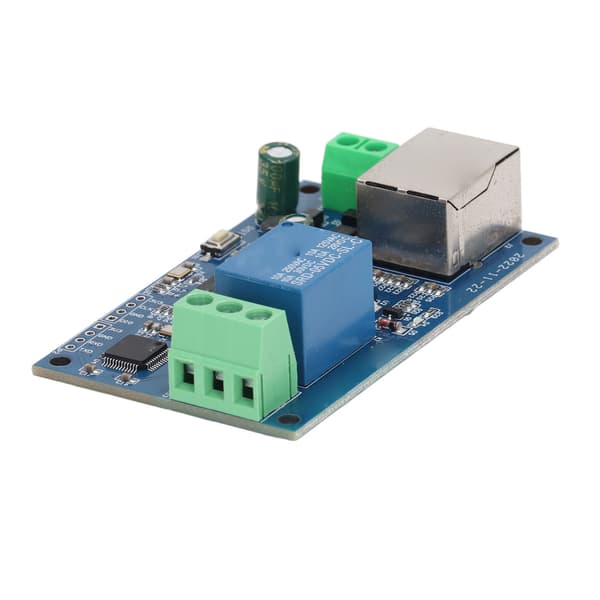

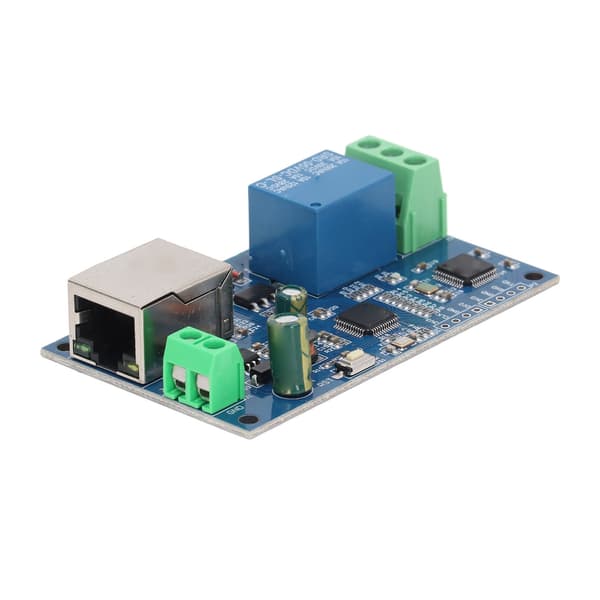

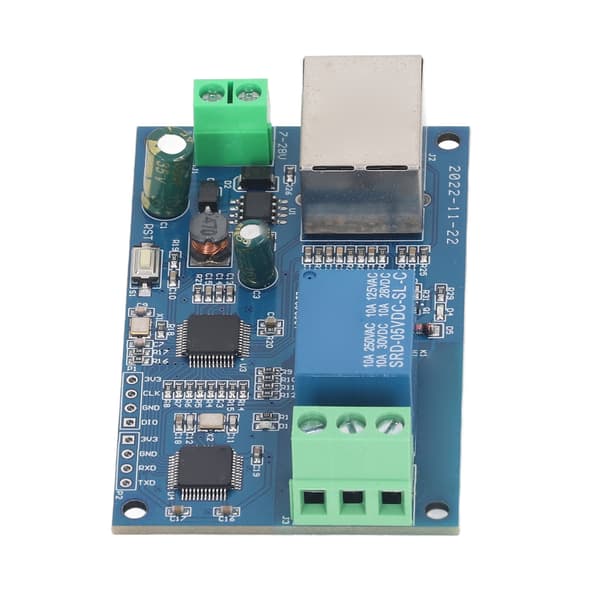

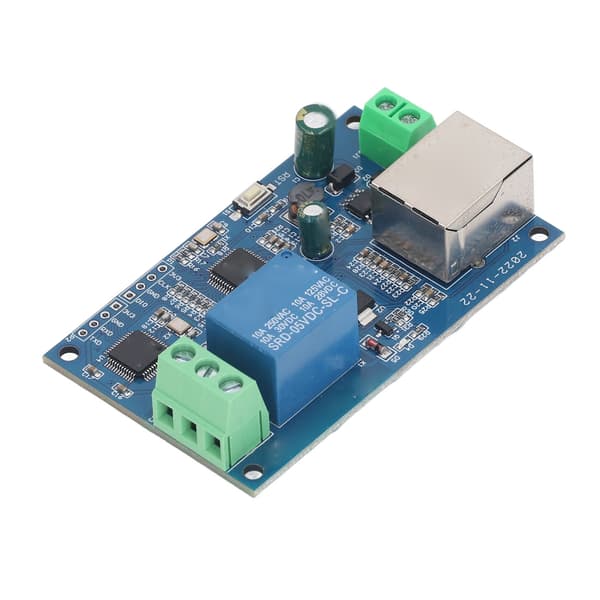

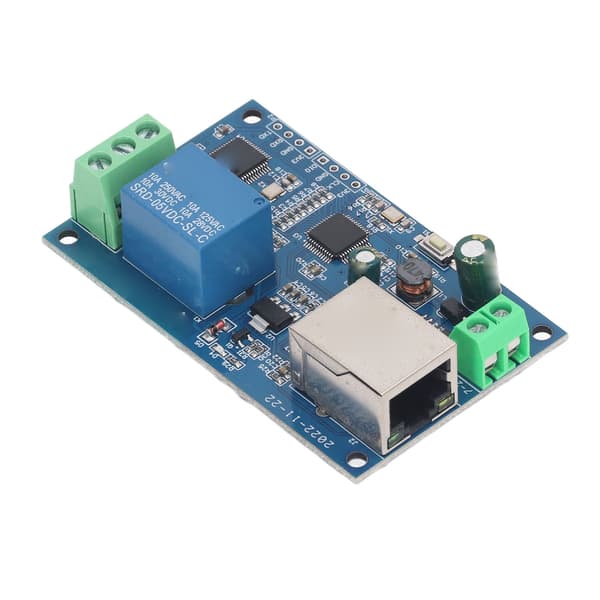

Varetype: Nettverksrelémodul
Materiale: PCB
1. Hovedkontroll MCU: STM32F103C6T6
2. Nettverkschip: W5500 all maskinvare TCP eller IP protokollstakk Ethernet-chip
3. Nettverksgrensesnitt: 10M 100Mbps HR911105A nettverkstransformator
4. 5,08 mm terminalstrømforsyningsport: DC7-28V strøminngang, GND er negativ
5. MCU-tilbakestillingsknapp: Kort trykk for å tilbakestille
6. MCU SWD feilsøkingsgrensesnitt: Sekundær utviklingsbrenning
7. MCU UART feilsøkingsgrensesnitt: GND, RXD, TXD: TTL-nivå UART-kommunikasjonsgrensesnitt, GND, RXD og TXD er koblet til GND, TXD henholdsvis RXD på den eksterne kontrollenden. Den 3,3V eller 5V eksterne TTL-serieporten støttes. Som standard brukes den til å vise enhetens IP-adresse og portnummer via serieporten med en baudrate på 115200.
8. 1 reléomkoblingssignalutgang:
NC: Normalt lukket ende, kort tilkobling med COM før relélukking, opphengt etter lukking
COM: Felles terminal
NO: Normal start, reléet er opphengt før lukking og kort tilkoblet med COM etter lukking

1 x Relémodul

1 x 8P pinnehode
