1. Dette er en effektmåler som betjenes med knapper.



2. Fordeler: Enkel struktur, praktisk bruk, stabil ytelse, høy pålitelighet, høy følsomhet og rask målehastighet.



3. Bruksområde: Effektmåling, instrumentkalibrering;



4. Måleeffektområde 1MHz~10GHz -50~0dBm (Ekstern RF-demper kan utvides til 100dbm); Måleeffekt oppløsning: 0.1 Dbm



5. Praktisk, rask og enkel å bruke







Enhet: dBm



[FUN]: Funksjonsknapp; [MODE]: Bytt grensesnitt; [SEL]: Automatisk addisjon og subtraksjonsknapp



Vis måledata



Skjermvisning tegn grensesnitt

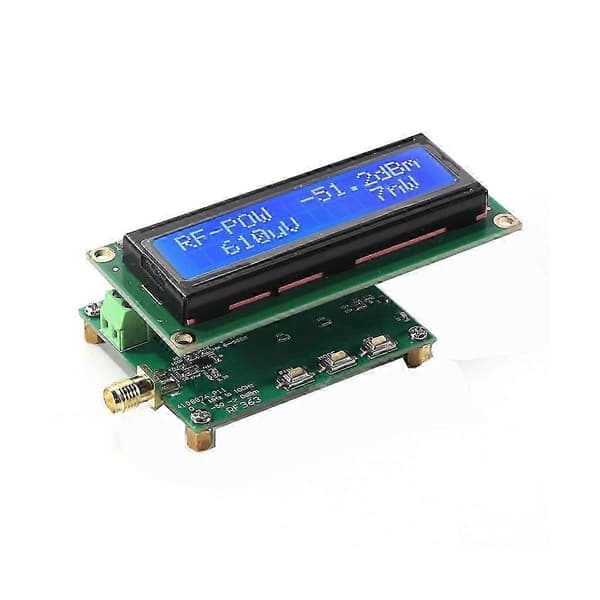

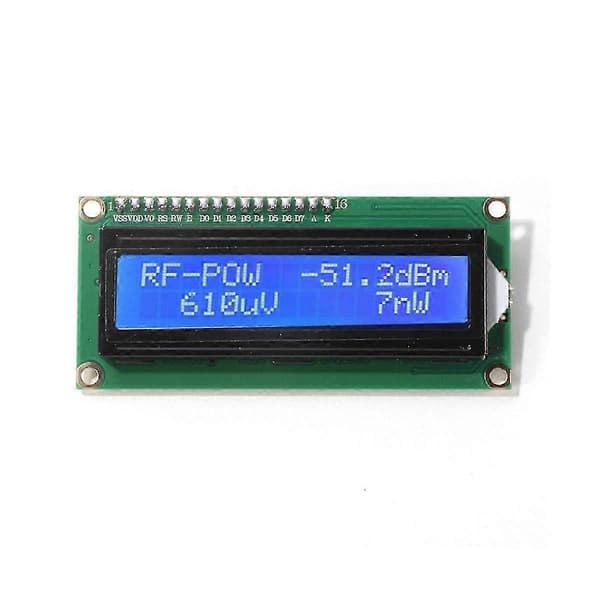

Første linje: \"RF-POW -51.2 dBm\"



Andre linje:\"610uV 7nW\"



Merk: -51.2dBm er dBm-signalverdien; 610uV refererer til inngangsspenningsverdien; 7nW refererer til inngangseffektverdien.



Juster RF-effektdempingsverdien



Skjermgrensesnitt tegnvisning:



Linje 1: \"RF Attenuator\"



Den andre linjen: \"SUB 000dB\"



Knappbetjening:



[Entertainment]: Funksjonsknapp, velg alternativet for å legge til eller trekke fra. Hvis SUB vises, betyr det subtraksjon; hvis add vises, betyr det legg til verdi. Trykk lenge på FUN-tasten for å lagre den forhåndsinnstilte dB-verdien.



SEL: Automatisk addisjons- eller automatisk subtraksjonsknapp



Ved å legge til forskjellige RF-dempere og at brukeren stiller inn de relevante dempingsverdiene, kan RF-effektmåleren lese de riktige effektparametrene.



Farge: grønn

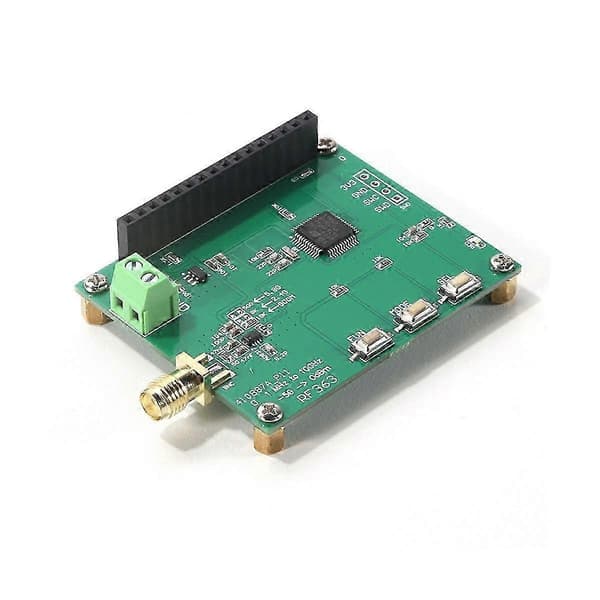

Materiale: PCB



Størrelse: ca 55 x 45 x 10mm







Pakkeinnhold:



1 x RF Effektmåler Modul







Kun ovennevnte pakkeinnhold, andre produkter er ikke inkludert.



Merk: Lysrefleksjon og forskjellige skjermer kan føre til at fargen på elementet på bildet er litt forskjellig fra den virkelige tingen. Den tillatte målefeilen er +/- 1-3 cm.
