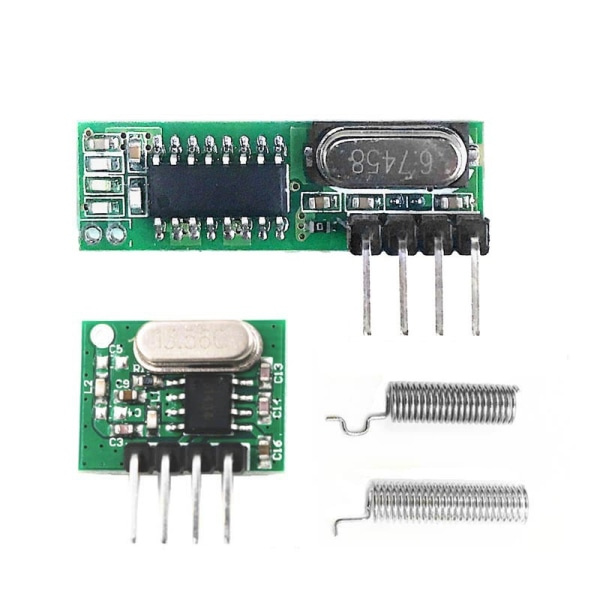

Mottakermodul en + sendermodul en

Sendeantenne 【 ett sett 】

1, produktbeskrivelse

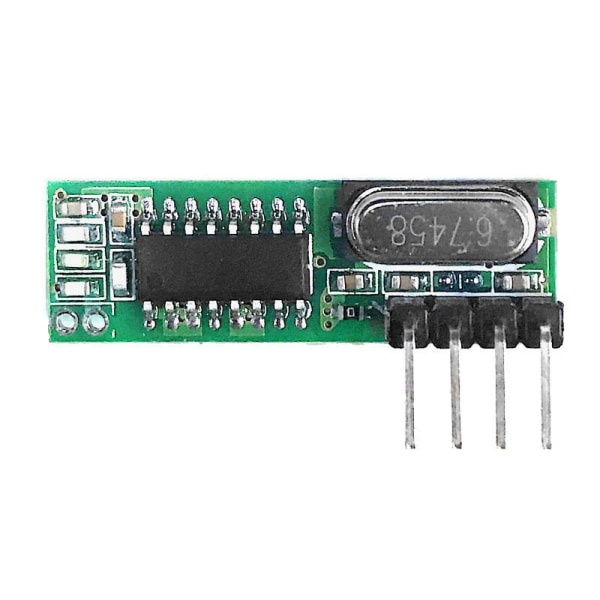

Mottakermodulen RX470 er en modulert UHF ASK-mottakermodul som laster ASK- og OOK-modulene. Denne mottakermodulen har høy følsomhet (-108dbm), lavt strømforbruk, og et bredt dynamisk område (over 60dB). Modulen bruker en integrert høyhastighetsforsterker, en full-front-integrert forsterker, en mikser, et filter, en frekvenssyntese og andre kretser som kan signalisere en høy grad av optimalisering.

2, produktegenskaper

Støtter ASK/OOK-moduleringsmodus, mottaksfølsomheten når -108dbm;

Funksjonsfrekvens: 315 MHz, 433,92 MHz, båndpassende omgivelser ±150KHz;

Innspenningsområde: 2.2v-5.0v;

God evne til å undertrykke selektiv stråling og forstyrrelser, lett å passere CE/Fcc-sertifisering;

God evne til å undertrykke stråling fra lokal oscillator, flere mottakermoduler kan fungere sammen

(dvs. en sender og flere mottakere) og forstyrrer ikke hverandre, bruk sammen påvirker ikke mottaksavstanden;

Temperaturområde: -40-85℃ kan fungere normalt selv i tøffe omgivelsestemperaturer;

3. Bruksområde

Trådløse strømkontakter, stikkontakter

Fjernstyrte gardiner, tilgangskontroll, elektriske kjøretøy

Sikkerhets- og overvåkingssystemer

Hotellromskontroll

Smarte hjemprodukter

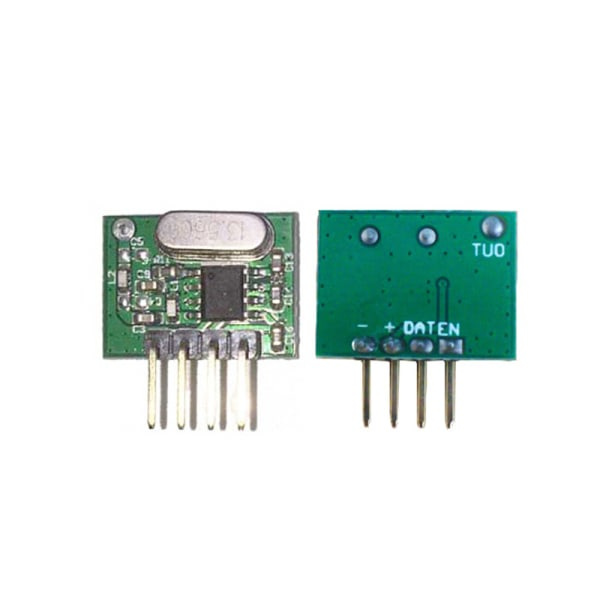

4, pakke og pinnearrangement

Innsettingsmodul - rx470-4

Antennes størrelse:

Vanlig applikasjonstype

For generelle applikasjoner kan antennen tilpasses direkte til vanlige spesifikasjoner på markedet, som følger:

315M antenne

Antennetrådkjernediameter (med hud) 1,0 mm, (uten hud) 0,5 mm;

Lengde 17,5 mm for loddede ender og 9,5 mm for antenneender;

Antenneviklingdiameter (med hud) 5mm;

Antall viklinger 15 svinger.

433M antenne

Lengde på loddet tråd 10mm

Total lengde på antennetråd 170mm;

Antall viklinger 15 svinger.

Spesiell og forbedret type

Hvis du trenger større kommunikasjonsavstand, kan ikke antennen av vanlig applikasjonstype tilfredsstille, den forbedrede antennen er tilgjengelig for å forbedre mottaksavstanden, detaljer som følger:

315M antenne

Antennetrådkjernediameter (med hud) 1,2 mm, (uten hud) 0,5 mm;

Lengde på loddet tråd 20mm;

Antenneviklingdiameter (uten hud) 6,8 mm;

Antall viklinger 13 svinger, viklingslengde 23,5 mm.

433M antenne

Antennetrådkjernediameter (med hud) 1,0 mm,

(uten hud) 0,35 mm;

Lengde på loddet tråd 12mm;

Antenneviklingdiameter (uten hud) 3,0 mm;

Antall viklinger 26 svinger, viklingslengde 36mm.
