Beskrivelse

Serie: Mini SAS

Ledningsstørrelse: 30AWG, fortinnet kobber, OD: 0. 9x2.3,MM

Låsing til motpart: Med lås

Plating: Au 30u min over Ni 100u min

Antennelighet: Kabel Horisontal flamme, PCB 94V-0, PBT 94V-0

Applikasjoner:

Data/Kommunikasjon

RAID (Redundant Array of Independent Disks)

Arbeidsstasjoner

Rackmontert server

Servere

Lagringsrack

Overføringshastighet 12gbps.

Spesifikasjon oppfyller SAS 4.0.

Teknisk ytelse

Parings- og separasjonskraft

Betingelse: EIA 364-13. Sett inn og trekk ut med en hastighet på 25 mm/minutt.

Paring: 55 N maksimalt for Mini SAS.

Separasjon: 49 N maksimalt for Mini SAS.

Paring: 45 N maksimalt for SATA-kontakt.

Separasjon: 10 N maksimalt for SATA-kontakt.

Elektrisk ytelse:

Kontaktstrømstyrke - 0,5 ampere maksimalt per pinne når den er paret.

Spenningsvurdering - 30vac for kontakt når den er paret eller ikke.

Kontaktmotstand - 30mohm Maks. Initial, 15mohm maksimalt etter stresstest.

Dielektrisk tålespenning - 500 vac i 1 minutt uten brudd.

Isolasjonsmotstand - 1000 mohm minimum.

Signalintegritet:

Paret kontaktimpedans: 100 ohm ± 15 %

Absolutt kabelimpedans: 100 ohm ± 10 %

Parkabelmatching: ± 5 ohm

Common Mode Impedans: 25 til 40 ohm

Innføringstap: -6 DB maksimalt opp til 4,5 GHz

Overhøring: -26 DB opp til 6 GHz

Farge: Som vist

Materiale: Plast+ Flettet tråd

Kabellengde: 1m/0.5m



Pakkeinnhold:

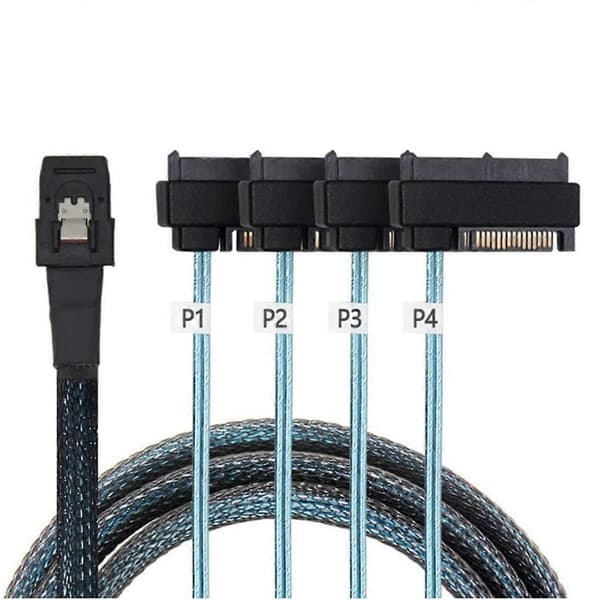

1 * Mini Sas Sff-8087 til 4 Sff-8482 Kabel

Kun ovennevnte pakkeinnhold, andre produkter er ikke inkludert.

Merk: Lysrefleksjon og forskjellige skjermer kan føre til at fargen på elementet på bildet er litt annerledes enn den virkelige. Den tillatte målefeilen er +/- 1-3 cm.
