Beskrivelse

Serie: Mini SAS

Trådstørrelse: 30AWG, fortinnet kobber, OD: 0. 9x2.3,MM

Låsing til motpart: Med sperre

Platering: Au 30u min over Ni 100u min

Brennbarhet: Kabel Horisontal flamme, PCB 94V-0, PBT 94V-0

Applikasjoner:

Data/Kommunikasjon

RAID (Redundant Array of Independent Disks)

Arbeidsstasjoner

Rackmontert server

Servere

Lagringsrack

overføringshastighet 12gbps.

Spesifikasjon oppfyller SAS 4.0.

Teknisk ytelse

Parings- og separasjonskraft

Betingelser: EIA 364-13. Sett inn og trekk ut med en hastighet på 25 mm/minutt.

Parring: 55 N maksimalt for Mini SAS.

Separering: 49 N maksimalt for Mini SAS.

Parring: 45 N maksimalt for SATA-kontakt.

Separering: 10 N maksimalt for SATA-kontakt.

Elektrisk ytelse:

Kontaktstrømstyrke - 0,5 ampere maksimalt per stift når den er paret.

Spenning - 30vac for kontakt når den er paret eller ikke.

Kontaktresistens - 30mohm Maks. Initial, 15mohm maksimalt etter stresstest.

Dielektrisk tålespenning - 500 vac i 1 minutt uten pause.

Isolasjonsresistens - 1000 mohm minimum.

Signalintegritet:

Paret kontaktimpedans: 100 ohm ± 15 %

Absolutt kabelgjennomtrengelighet: 100 ohm ± 10 %

Parkabelmatchning: ± 5 ohm

Common Mode Impedance: 25 til 40 ohm

Innsettingsstap: -6 DB maksimalt opp til 4,5 GHz

Hoverhøring: -26 DB opp til 6 GHz

Farge: Som vist

Materiale: Plast+ Flettet tråd

Kabellengde: 1m/0.5m



Paketets innhold:

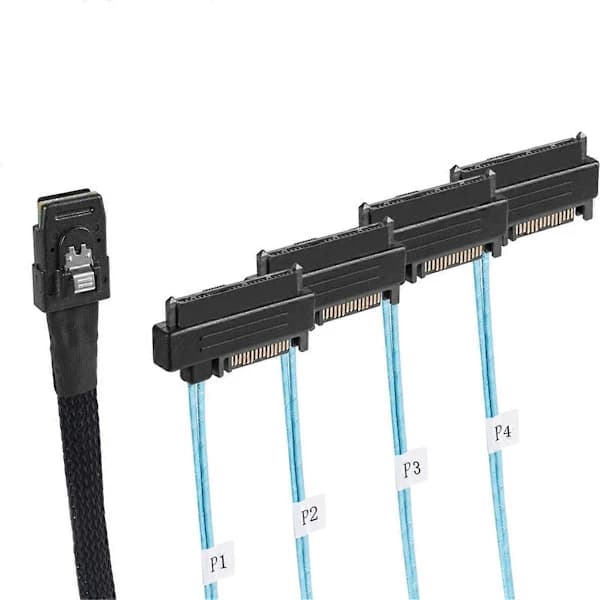

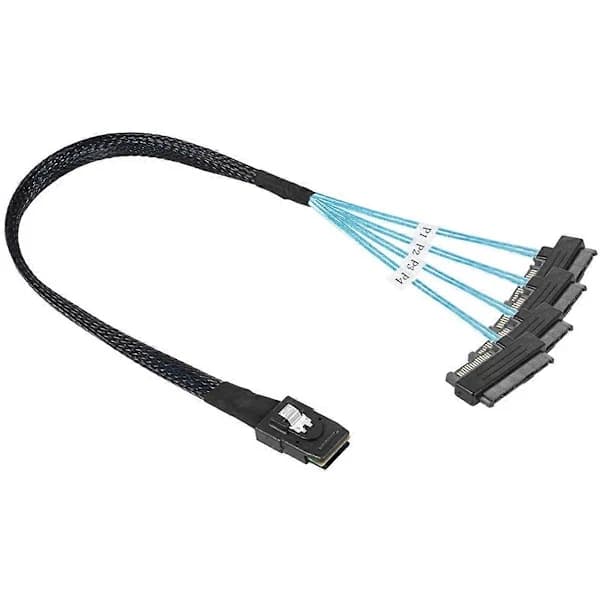

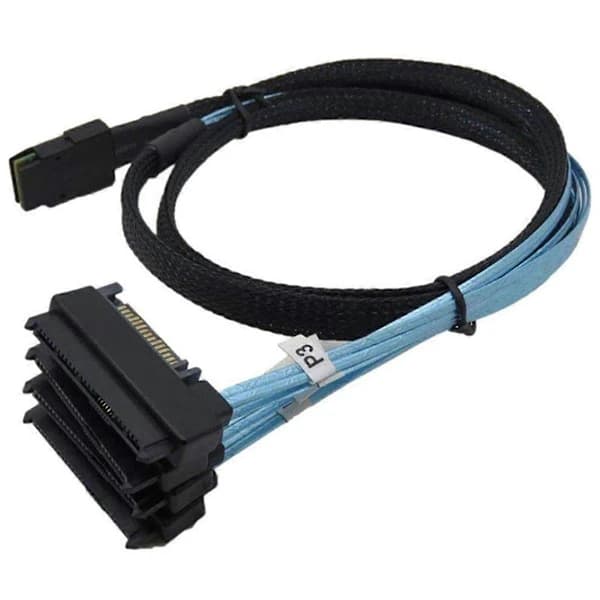

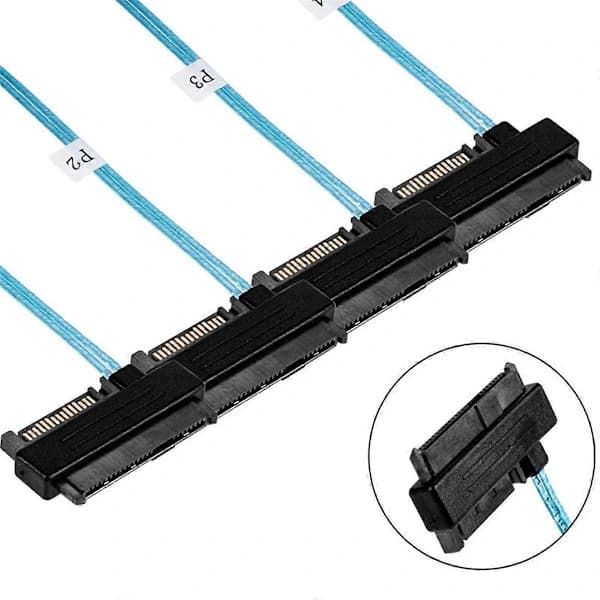

1 * Mini Sas Sff-8087 til 4 Sff-8482 Kabel

Bare innholdet i pakken ovenfor, andre produkter er ikke inkludert.

Obs: Lysrefleksjon og forskjellige skjermer kan føre til at fargen på elementet på bildet er litt forskjellig fra den virkelige. Den tillatte målefeilen er +/- 1-3 cm.
