Beskrivelse
Serie: Mini SAS
Trådstørrelse: 30AWG, fortinnet kobber, OD: 0. 9x2.3,MM
Låsing til motpart: Med sperre
Platering: Au 30u min over Ni 100u min
Brennbarhet: Kabel Horisontal flamme, PCB 94V-0, PBT 94V-0
Applikasjoner:
Data/Kommunikasjon
RAID (Redundant Array of Independent Disks)
Arbeidsstasjoner
Rackmontert server
Servere
Lagringsrack
Overføringshastighet 12gbps.
Spesifikasjon oppfyller SAS 4.0.
Teknisk ytelse
Parings- og separasjonskraft
Betingelse: EIA 364-13. Sett inn og trekk ut med en hastighet på 25 mm/minutt.
Parring: 55 N maksimalt for Mini SAS.
Separering: 49 N maksimalt for Mini SAS.
Parring: 45 N maksimalt for SATA-kontakt.
Separering: 10 N maksimalt for SATA-kontakt.
Elektrisk ytelse:
Kontaktstrømstyrke - 0,5 ampere maksimalt per stift når den er paret.
Spenning - 30vac for kontakt når den er paret eller ikke.
Kontaktresistens - 30mohm Maks. Innledende, 15mohm maksimalt etter stresstest.
Dielektrisk tålespenning - 500 vac i 1 minutt uten pause.
Isolasjonsresistens - 1000 mohm minimum.
Signalintegritet:
Paret kontaktimpedans: 100 ohm ± 15 %
Absolutt kabelgjennomtrengelighet: 100 ohm ± 10 %
Parkabelmatchning: ± 5 ohm
Common Mode Impedance: 25 til 40 ohm
Innsettingsstap: -6 DB maksimalt opp til 4,5 GHz
Overhøring: -26 DB opp til 6 GHz
Farge: Som vist
Materiale: Plast+ Flettet tråd
Kabellengde: 1m/0.5m

Pakkeinnhold:

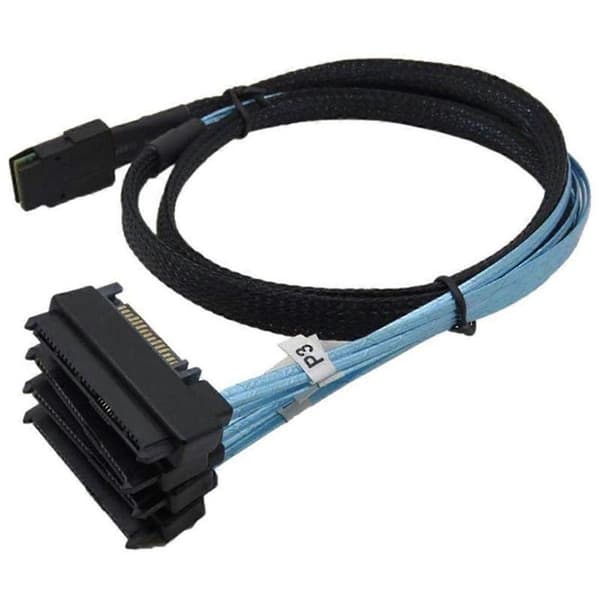

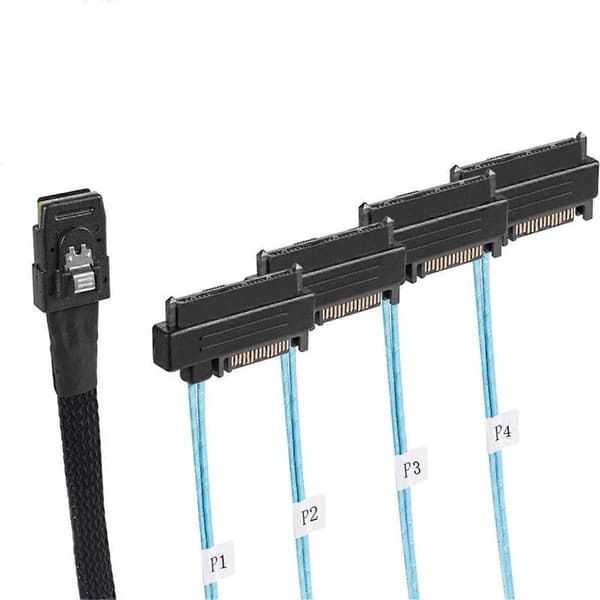

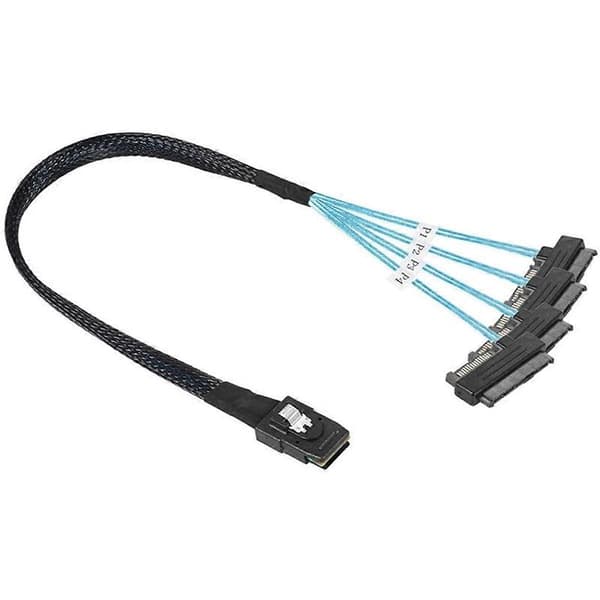

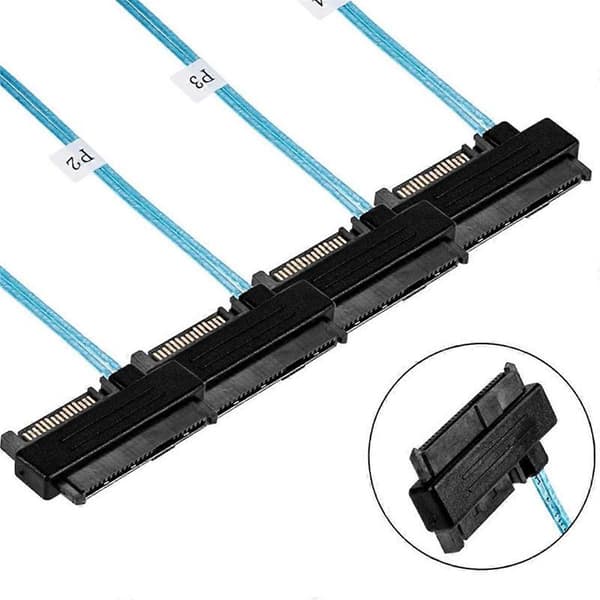

1 * Mini SAS SFF-8087 til 4 SFF-8482 Kabel
Kun ovennevnte pakkeinnhold, andre produkter er ikke inkludert.
Merk: Lysrefleksjon og forskjellige skjermer kan føre til at fargen på elementet på bildet avviker litt fra den virkelige. Tillatt målefeil er +/- 1-3 cm.
