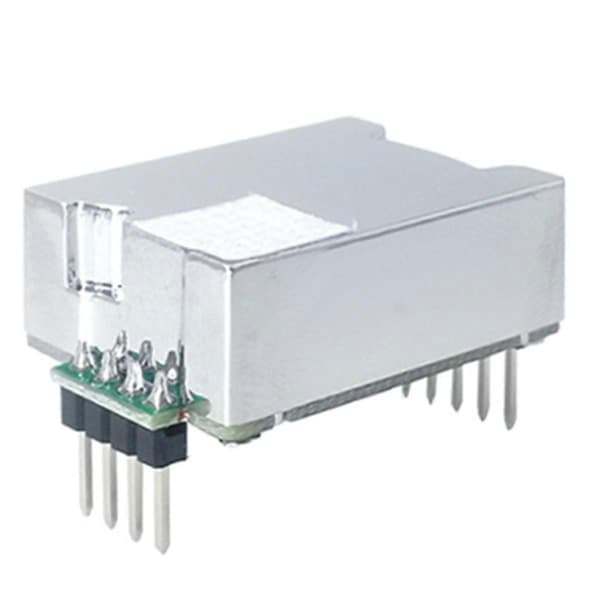

MH-Z19C karbondioksid gassensor (heretter referert til som sensoren) er en intelligent liten sensor for generell bruk som bruker prinsippet om ikke-dispersiv infrarød (NDIR) for å detektere tilstedeværelsen av C02 i luften.

Innebygd temperaturkompensasjon: har samtidig seriell utgang, PWM-utgang, enkel å bruke. Sensoren er en høyytelsessensor laget ved å kombinere moden infrarød absorpsjonsgasdeteksjonsteknologi med sofistikert optisk kretsdesign og sofistikert kretsdesign.

Deteksjonsgass: karbondioksid

Strømforsyningsspenning: DC (5.0±0.1) V



Gjennomsnittsstrøm: Mindre enn 40mA (@5V strømforsyning)

Strøm: 125 til (@5V strømforsyning)

Grensesnittnivå: 3.3v (kompatibel med 5v)

Måleområde: 400-5000PPM valgfritt

Utgangssignal: seriell UART (TL nivå 3.3V)

Oppvarmingstid: 1min

Responstid: T90 Mindre enn 120s

Arbeidstemperatur: -10-50℃

Arbeidsfuktighet: 0-95RH (ingen kondens)

Pin beskrivelse:

Vin: Strøm + (inn)

GND: strømforsyning - (GND)

PWM: PWM

Hd: HD (nullkalibrering, lavt nivå er effektivt i mer enn 7 sekunder)

Rx: UART (RXD) TTL nivå datainngang

Tx: UART (TXD) TTL nivå datautgang

Utgangsmetode:

PWM utgang

Anta at måleområdet er 400-2000ppm

CO2: Konsentrasjonsutgangsområde: 400-2000ppm

Periode: 1004ms±5

Høyt nivå utgang ved begynnelsen av syklusen: 2ms (teoretisk verdi)

Sentral periode: 1000ms±5

Lavt nivå utgang ved slutten av perioden: 2ms (teoretisk verdi)

Beregningsformel for å oppnå gjeldende CO2-konsentrasjonsverdi ved PWM: Cppm=2000X (TH-2ms)/(TH+TL-4ms)

Cppm: CO2-konsentrasjonsverdi beregnet av enheten ppm

TH: tiden da utgangen er høyt nivå i en utgangssyklus

TL: tiden da utgangen er lav i en utgangssyklus

På grunn av forskjellige produktpartier kan utseendet variere, noe som ikke påvirker bruken.

Farge: Som vist

Materiale: PC+Aluminiumslegering<
